Blackmagicdesign Studio User Manual

234 摄影机视频输出

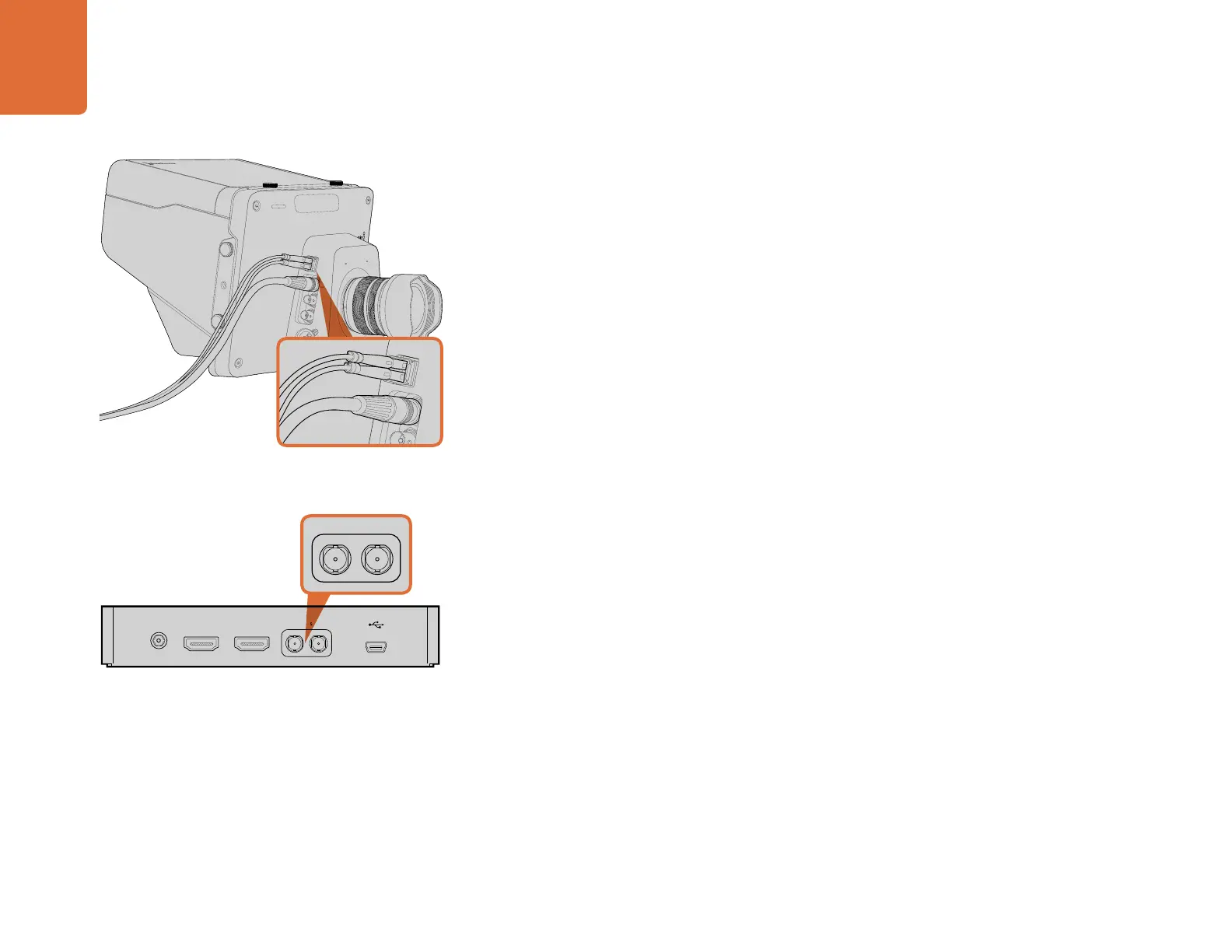

将摄影机上的
SDI
输出连接到
Hyperdeck
上的
SDI
输 入 ，再 将
Hyperdeck
上的
SDI
输出连接到摄影机上的
SDI
输 入 后 ，就 可 以
查看录制内容。
+12V POWER HDMI IN HDMI OUT SDI IN SDI OUT
连接视频切换台
Blackmagic Studio Camera
输出的是
10bit 4:2:2
视频，因此您可以连接广播级切换台和其他
SDI
视频设备。
安装用户可升级
SFP
模块后，您可以通过光纤连接，也就是说
ATEM Camera Converter
无需部署在摄影机
这一端。
将
Studio Camera
的
SDI
输入接口或光纤输入接口（如果选配并安装了
SFP
模块）连接切换台后，您就可以查
看切换台的节目输出画面了。
同时，
Studio Camera
还 具 备 同 步 输 入 ，可 使 用
BB
或三电平同步信号将多部摄影机信号集中同步。将多部摄
影机、
VTR
以及其他设备与外部同步信号进行同步锁相可以避免因设备不同步导致画面切换时出现画面跳
屏的现象。
连接录机
如果您只是录制
Studio Camera
输出上的内容，您可以将摄影机的
SDI
输出和
Blackmagic Hyperdeck Shuttle
等
SSD
录机的
SDI
输 入 连 接 即 可 。而
Hyperdeck
上的
SDI
输出又可以再连接到
Studio Camera
上的
SDI
输入，
这样您就可以在摄影机的
LCD
屏幕上查看录制内容。
您可以通过
SDI
接口或光纤输入接口（如果选配并安装了
SFP
模
块 ）将
Studio Camera
和切换台连接。
OPTICAL OUT
OPTICAL IN
SDI OUT
SDI IN
REF
12V
OPTICAL OUT
OPTICAL IN
SDI OUT
SDI IN
REF
12V
+12V POWER HDMI IN HDMI OUT SDI IN SDI OUT
摄影机视频输出

Blackmagicdesign Studio Specifications

General

Video Resolution	4K
Frame Rates	23.98, 24, 25, 29.97, 30 fps
Display Resolution	1920 x 1080
Video Outputs	HDMI, SDI
Audio Inputs	XLR, 3.5mm
Audio Outputs	3.5mm
Remote Control	Yes
Power Input	12V DC
Recording Media	CFast
