56 カスタマイズ
カスタマイズ

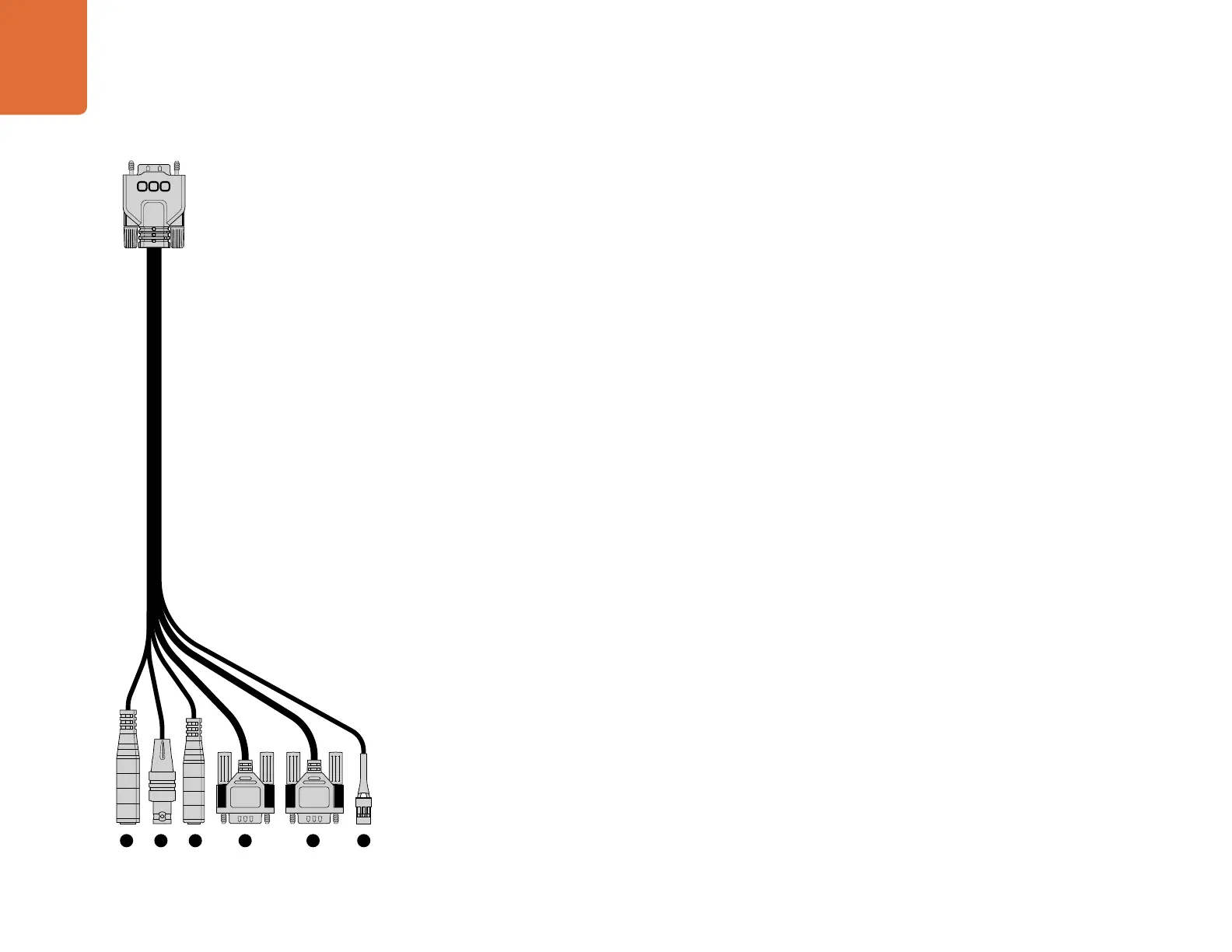

Micro Studio Cam MSC Breakout Cable
1 2 3 4 5 6
Blackmagic
Micro
Studio
Camera
4K
の拡 張ケーブル
Blackmagic
Micro
Studio
Camera
4K
の 拡 張 ケーブル
拡張ポートの機能にアクセスする方法は
2
通りあります。
1
つは
Micro
Studio
Camera
4
に 同 梱さ れ る 拡 張 ケーブ
ル を 使 用 す る 方 法 で 、も う
1
つはカスタムコネクターをはんだ付けする方法です。
同梱の拡張ケーブルには、以下のコントロールオプションが含まれています。
1.
電源入力
12V
電源入力。
DC
ジャックを通して、
Micro
Studio
Camera
4K
に 電 源 を 供 給 し ま す 。取 り 付 け た バ ッ テ リ ー は
ト リ ク ル 充 電 さ れ ま す 。こ の 接 続 で 電 源 を 供 給 す る と 、カ メ ラ の 電 源 は 自 動 的 に オ ン に な り ま す 。
2.
リファレンス 入 力
複 数のカメラをブ ラックバーストまたは
3
値リファレンス信号にゲンロックできます。カメラを外 部リファレンス信
号にゲンロックすることで、タイミングエラーを回避し、複数のカメラ間でシームレスな切り替えが可能です。
3.
LANC
2.5mm
ジ ャ ッ ク 。有 線
LANC
コントローラーを接続して、互換レンズを使用する際に、収録の開始
/
停 止 、ア イ リ
ス調 整、三脚アームからのマニュアルフォーカスなどが 可能です。
4.
パン
/
ティルト
/
ズーム
RS-422
コネクター。
Micro
Studio
Camera
4K
が
SDI
入 力から受 信したパン
/
ティルト
/
ズームコマンドを、電動
ヘッドに伝 達 しま す。
5.
B4
通信
DB-9
コネクター。
MFT
-
B4
アダプターで
Micro
Studio
Camera
4K
に取り付けた
B4
放 送 用レンズ を 給 電
/
コント
ロールします。デジタルシリアル通信を行う
B4
レ ン ズ の コ ン ト ロ ー ル に 対 応 し て い ま す 。電 源 は
Micro
Studio
Camera
4K
を外 部 電 源に接 続 すると供 給されます。 アイリス、フォーカス、ズームなどの設 定は 、アクティブ 方
式の
MFT
レンズと同 様 、
ATEM
ス イ ッ チ ャ ー の カ メ ラ コ ン ト ロ ー ル 機 能 、ま た は
Micro
Studio
Camera
4K
の拡張
ケーブルで接 続するリモートコントロール インターフェースで調 整できます。
6.
S.Bus
デジタルサーボ
互換性のある
S.Bus
レシーバーを
Futaba
J
ケーブルで接続します。
18
系統の
S.Bus
リモ ートチ ャンネル に カメラの
機能を割り当て、リモートコントロールできます。制 御できる 機 能には 、フォーカス、サーボズーム、アイリスなど
が ありま す。
S.Bus
リモートチャンネルへの機能のマッピングに関する詳細は、同マニュアルの「リモート設定」
セクション を 参 照してください 。
