132132 Kamera-Funktions merk male

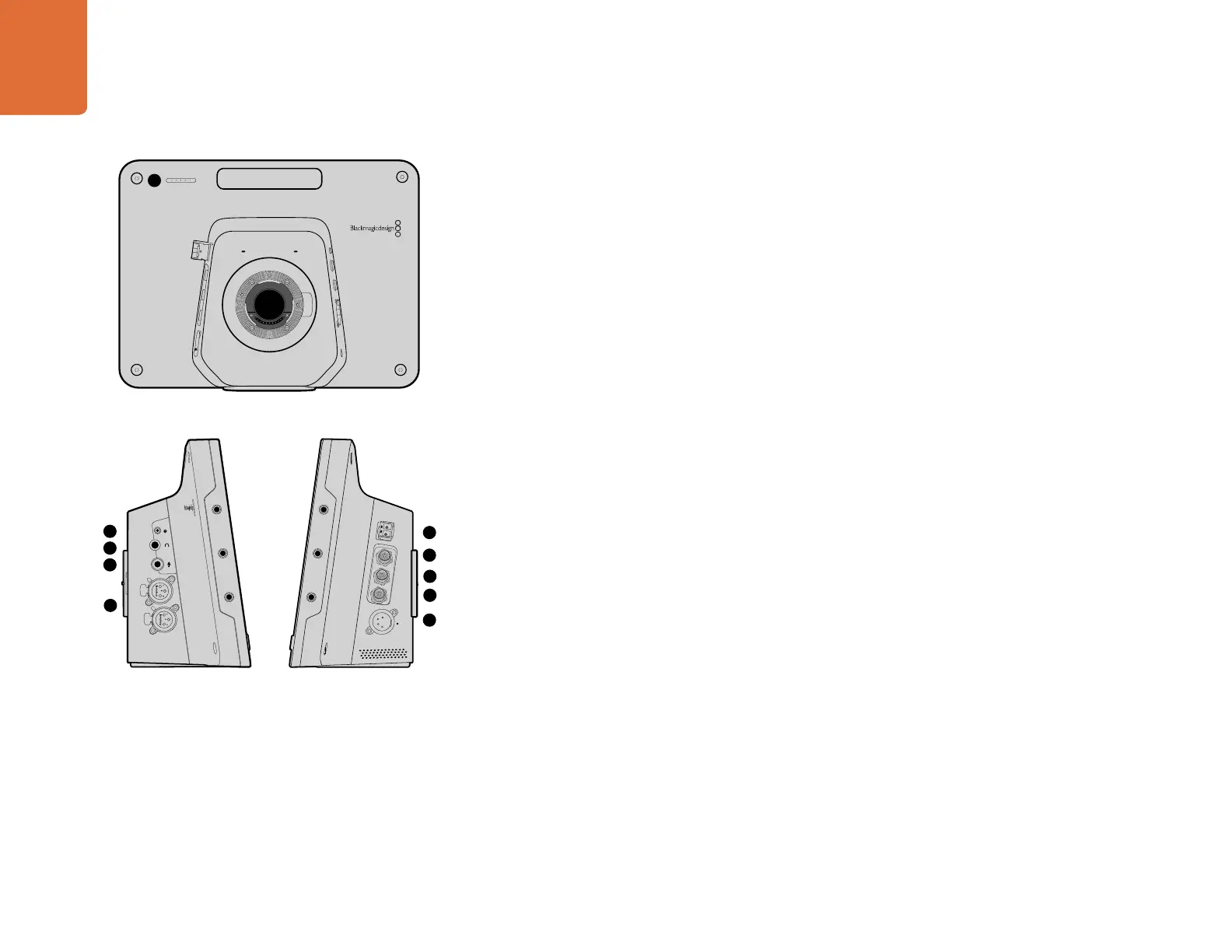

Funktionsmerkmale der Blackmagic Studio Camera
Kamerafront
1. Vorderes Tally-Licht
Zeigt den Darstellern bei Live-Auftritten an, welche Kamera sich gegenwärtig auf Sendung befindet. Näheres
ist dem Abschnitt „Einstellungen für das Monitoring" in diesem Handbuch zu entnehmen.
Linke Kameraseite
2. LANC-Fernbedienung
Die 2,5-mm-Klinkenbuchse für die LANC-Fernbedienung unterstützt Blenden-, Zoom- und Fokussiersteuerung.
3. Luftfahrt-Headsets
6,3-mm-TRS-Klinkenbuchse für das Monitoring von PGM (Programm) und Audio von der Steuerzentrale
mit Luftfahrt-Headsets.
4. Mikrofon-Kopfhörer-Eingang
5,23-mm-TRS-Klinkenbuchse für die Kommunikation mit der Steuerzentrale über Luftfahrt-Headsets.
5. Audioeingänge
2 x 1/4 Zoll symmetrische XLR-Buchsen für die Audioeingabe.
6. Glasfaser-Eingang/Ausgang (Optical In / Optical Out)
Der Glasfaser-Eingang und -Ausgang erlaubt Kabellängen von bis zu 45 Kilometern.
Näheres siehe Abschnitt „Blackmagic Studio Camera – Linke Kameraseite" in diesem andbuch.
Rechte Kameraseite
7. SDI Out
SDI-Ausgang zum Anschluss an einen Mischer oder andere Geräte.
8. SDI In
Über den SDI-Eingang kann der Kamerabediener das ausgegebene Programm (PGM) betrachten.
9. Referenzeingang
Erlaubt die Synchronisierung mehrerer Kameras mit Genlock über ein Blackburst- oder Tri-Level-Referenzsignal.
10. Stromversorgung
12–24V-Buchse für die Stromversorgung und zum Aufladen des Akkus.
Näheres siehe Abschnitt „Blackmagic Studio Camera – Rechte Kameraseite" in diesem Handbuch.
Kamera-Funktionsmerkmale
SDI OUT
OPTICA
L OUT
OPTICAL IN
SDI IN
REF
12V
IRIS PTT PGM LUT SET DISPLAY MENU
1
PUSH
2
PUSH
FOCUS
SDI OUT
OPTICA
L OUT
OPTICAL IN
SDI IN
REF
12V
IRIS PTT PGM LUT SET DISPLAY MENU
1
2
4
5
6
7
8
10
9
3
1
PUSH
2
PUSH
FOCUS
SDI OUT
OPTICA
L OUT
OPTICAL IN
SDI IN
REF
12V
IRIS PTT PGM LUT SET DISPLAY MENU
