179 Conexiones

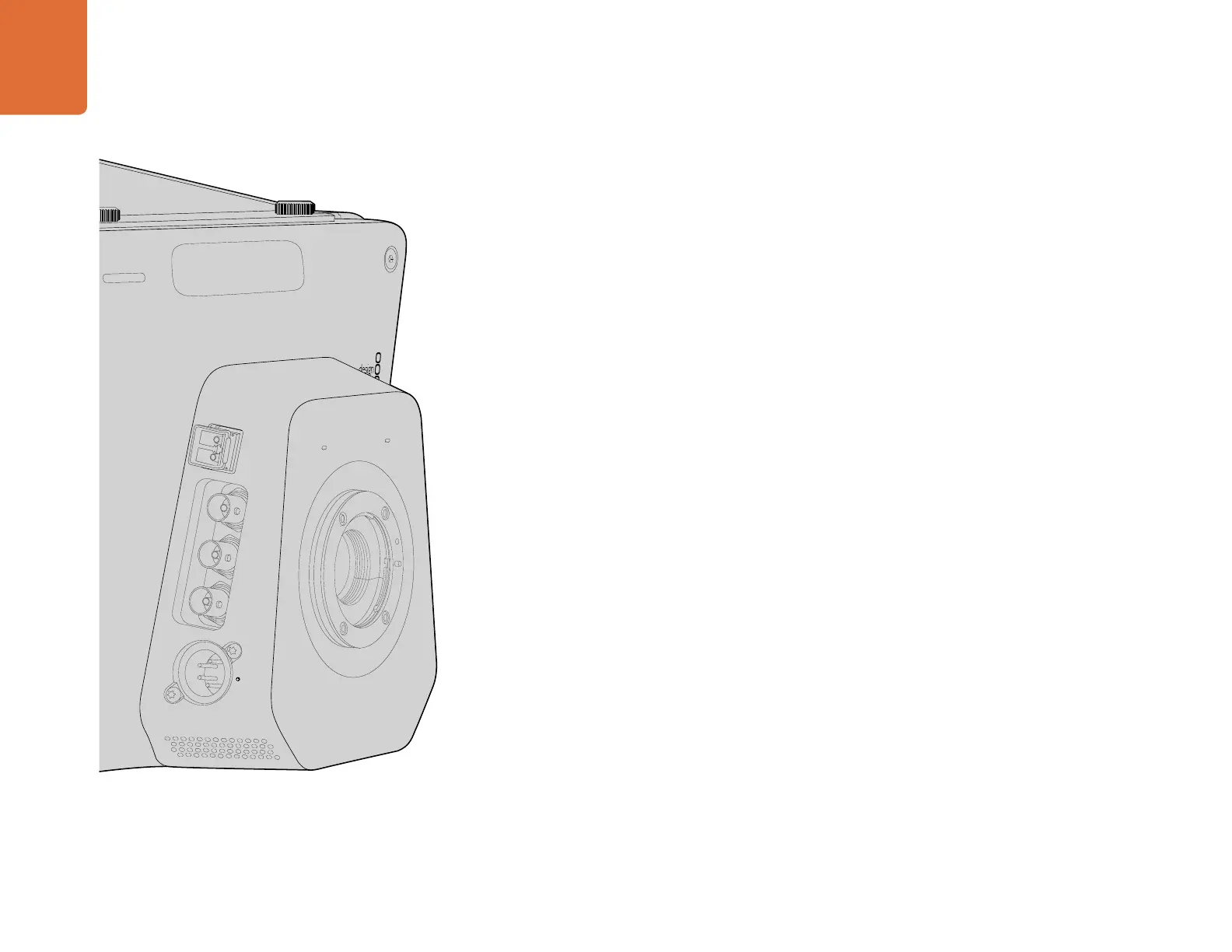

Blackmagic Studio Camera: panel derecho
Entrada/Salida para fibra óptica
Para este tipo de conexiones, es necesario instalar un módulo óptico SFP opcional. De este modo, es posible
emplear conectores LC convencionales para señales SDI 3G en el modelo Studio Camera HD y SDI 6G en el
modelo Studio Camera 4K. Existe una gran variedad de cables de fibra óptica disponibles en el mercado, ya que
son los mismos utilizados en redes informáticas. Las conexiones de fibra óptica permiten extender la longitud
de los cables hasta una distancia de 45 km, lo cual es más que suficiente incluso para las transmisiones desde
exteriores más exigentes. Cuando se utilizan las entradas para fibra óptica y SDI simultáneamente, la señal del
dispositivo conectado en primer lugar tiene prioridad. Para adquirir un módulo óptico SFP compatible con
los modelos Studio Camera, sírvase contactar al distribuidor de productos Blackmagic más cercano. Visite
la página www.blackmagicdesign.com/es/resellers para obtener más información.
Salida SDI
Utilice la salida SDI para transmitir señales en formato 4:2:2 a 10 bits a dispositivos de vídeo SDI profesionales
tales como conmutadores, tarjetas de captura y mezcladores. La Studio Camera HD es compatible con señales
3G-SDI, mientras que la Studio Camera 4K permite transmitir señales 12G-SDI.
Entrada SDI
Esta entrada permite al camarógrafo ver las imágenes de la salida de programa (PGM). Simplemente presione
PGM para ver las imágenes de la cámara en directo o la salida de programa del mezclador en la sala de
control. Al utilizar las entradas para fibra óptica y SDI simultáneamente, la señal del dispositivo conectado
en primer lugar tendrá prioridad. Si se utiliza la Studio Camera para grabar imágenes en un dispositivo tal
como el Hyperdeck Shuttle de Blackmagic, la salida de este último puede conectarse a la entrada SDI para
reproducir el material grabado.
Entrada de referencia
Esta entrada permite sincronizar varias cámaras según una señal de referencia (Black Burst o Tri-level).
La sincronización de las cámaras con una señal de referencia externa ayuda a prevenir errores de coordinación
que podrían dar como resultado saltos en la imagen al cambiar de una cámara a otra.
Alimentación
La entrada de 12 – 24 V permite conectar la fuente de alimentación y cargar la batería interna. La Studio
Camera HD y la Studio Camera 4K tienen una autonomía de 4 y 3 horas respectivamente con la batería
completamente cargada.
OPTICAL OUT
OPTICAL IN
SDI OUT
SDI IN
REF
12V
