183
Personalización
Según las necesidades de cada usuario, es posible que solo se requiera acceder a
una o dos de las funciones que ofrece el puerto de expansión, por ejemplo, controlar
un objetivo B4 profesional instalado en la cámara y simultáneamente recibir corriente
eléctrica de una fuente de 12 V. En estos casos, es fácil armar un cable que permita
realizar exclusivamente estas acciones y prescindir de derivaciones engorrosas e
innecesarias.
Utilice el diagrama que se muestra a continuación para configurar el cable
proporcionado o como guía para asignar conexiones al diseñar una versión
propia. La sección P1 incluye una lista completa de todos los pines, mientras
que los distintos grupos destinados a funciones particulares se enumeran
de P2 a P7.

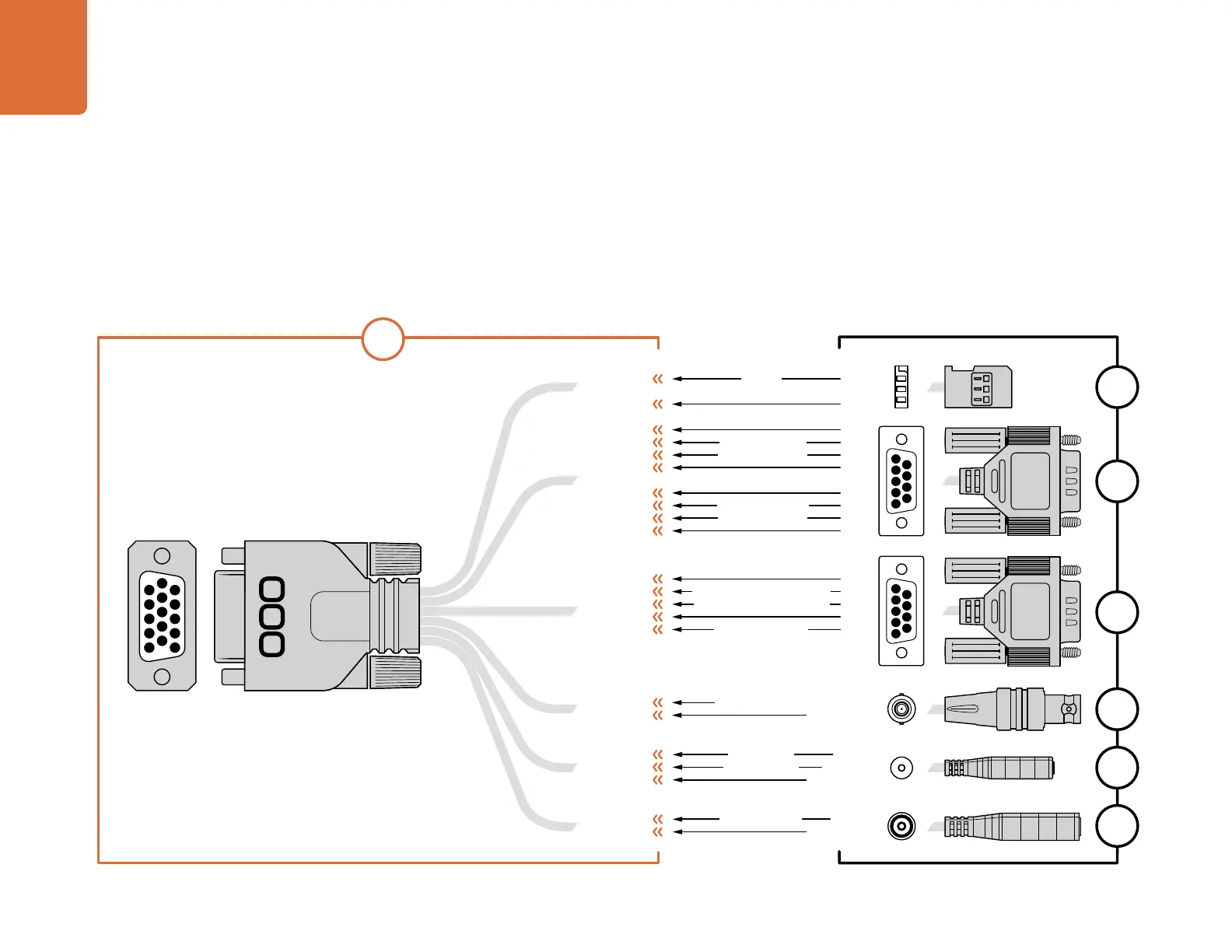

Diagrama de conexiones en el cable de expansión del modelo Blackmagic Micro Studio Camera 4K
PIN ASSIGNMENT
1
2
3
1
2
3
4
5
6
7
8
9
1
2
3
4
5
OTHER
CENTER
SLEEVE
PIN
SLEEVE
2
GROUND
GROUND
12
8
GROUND
GROUND
13
3
GROUND
GROUND
14
15
GROUND
6
5
GROUND
6
GROUND
9
10
GROUND
TIP
RING
SLEEVE
1
2
3
4
5
6
7
8
9
1
2
3
4
5
6
7
8
9
P2
P3
P4
P5
P6
P7
P1
1
2
3
4
5
11
12
13
14
15
6
7
8
9
10
1 Ground
2 S. Bus
3 PTZ RS422 Tx-
4 Ground
5 Reference Input
* Power input to the camera is also used to power the lens. Beware of applying excessive voltages if you’re using
your own power supply to avoid damage to the lens.
6 Power +12V in
7 Ground
8 PTZ RS422 Tx+
9 LANC Data
10 LANC Power
11 Ground
12 PTZ RS422 Rx-
13 PTZ RS422 Rx+
14 B4 Lens Control Transmit
15 B4 Lens Control Receive
S. Bus
PTZ RS422 Rx-
PTZ RS422 Tx+
PTZ RS422 Rx+
PTZ RS422 Tx-
B4 Lens Control Transmit
B4 Lens Control Receive
Power +12V in*
Reference Input
LANC Data
LANC Power
Power +12V in
