Blackmagicdesign Studio User Manual

223 接口
Blackmagic Micro Studio Camera 4K -

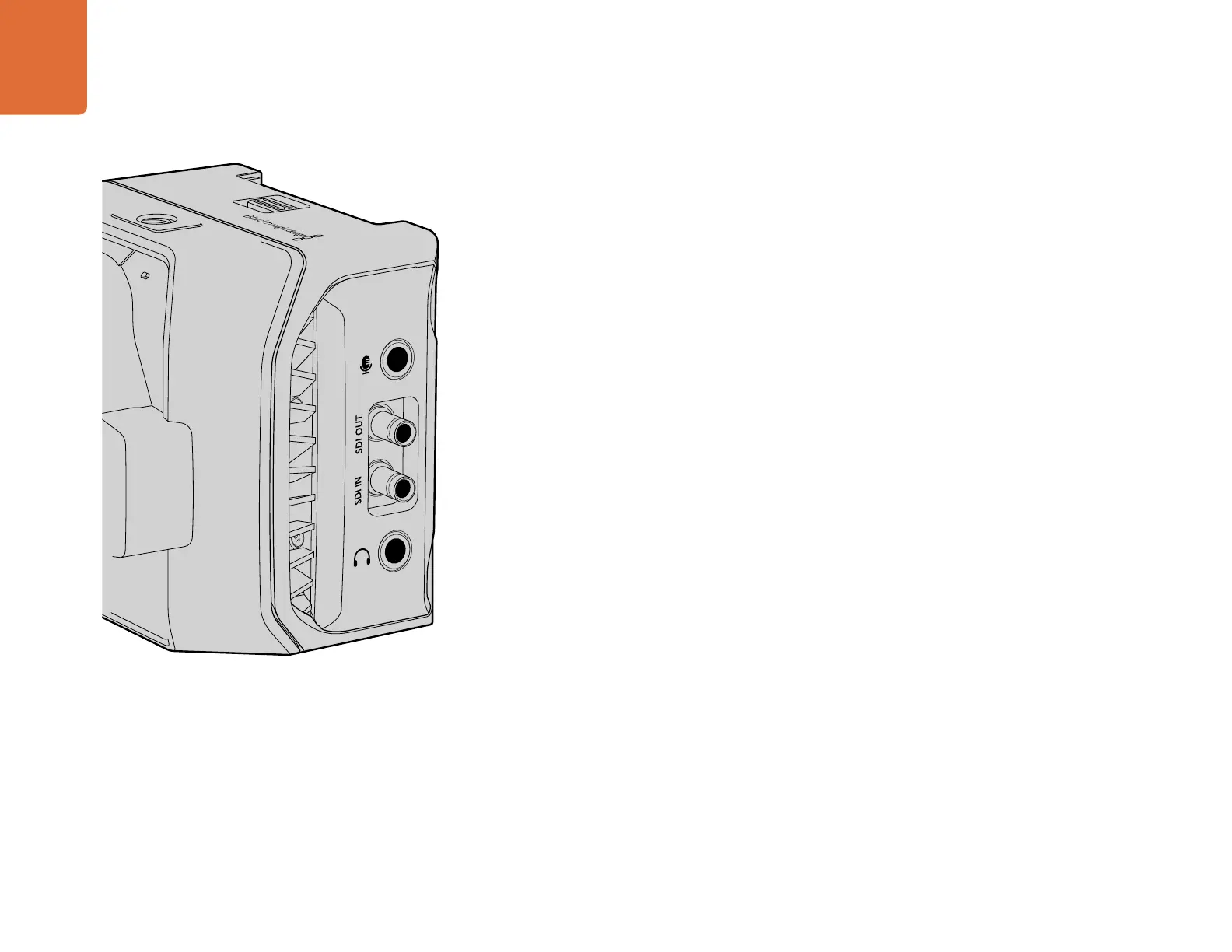

右侧接口
模拟音频输入
3.5mm
立体声音频接口可连接麦克风或线路输入。您可以在摄影机的“音频设置”菜单中切换这些选项。请
务必妥善选择音频设置，以免音频过轻或过响。
SDI OUT
SDI
输出接口可将
10bit 4:2:2
视频输出到矩阵、监视器、
SDI
采集设备和广播级切换台等专业
SDI
视频设备
上。
Blackmagic Micro Studio Camera 4K
支持
6G-SDI
。您 需 要 使 用
DIN 1.0/2.3
转
SDI
转接线来连接配有全
尺寸
SDI
接口的设备。
SDI IN
SDI
输入接口可通过
ATEM
切换台控制
Micro Studio Camera 4K
。请参考“摄影机控制”部分获取可用控制
的相关内容。
耳机
/
对讲音频
3.5mm
耳机
/
对 讲 输 入 接 口 ，可 使 用
iPhone
或安卓耳机实现总控室的对讲功能。连按两次耳机上的播放
/
暂
停按钮可启用对讲功能，单按一次后可禁用对讲功能。音频可嵌入到
SDI
输出信号上的
15
号和
16
号通道。

Blackmagicdesign Studio Specifications

General

Video Resolution	4K
Frame Rates	23.98, 24, 25, 29.97, 30 fps
Display Resolution	1920 x 1080
Video Outputs	HDMI, SDI
Audio Inputs	XLR, 3.5mm
Audio Outputs	3.5mm
Remote Control	Yes
Power Input	12V DC
Recording Media	CFast
