Разъемы

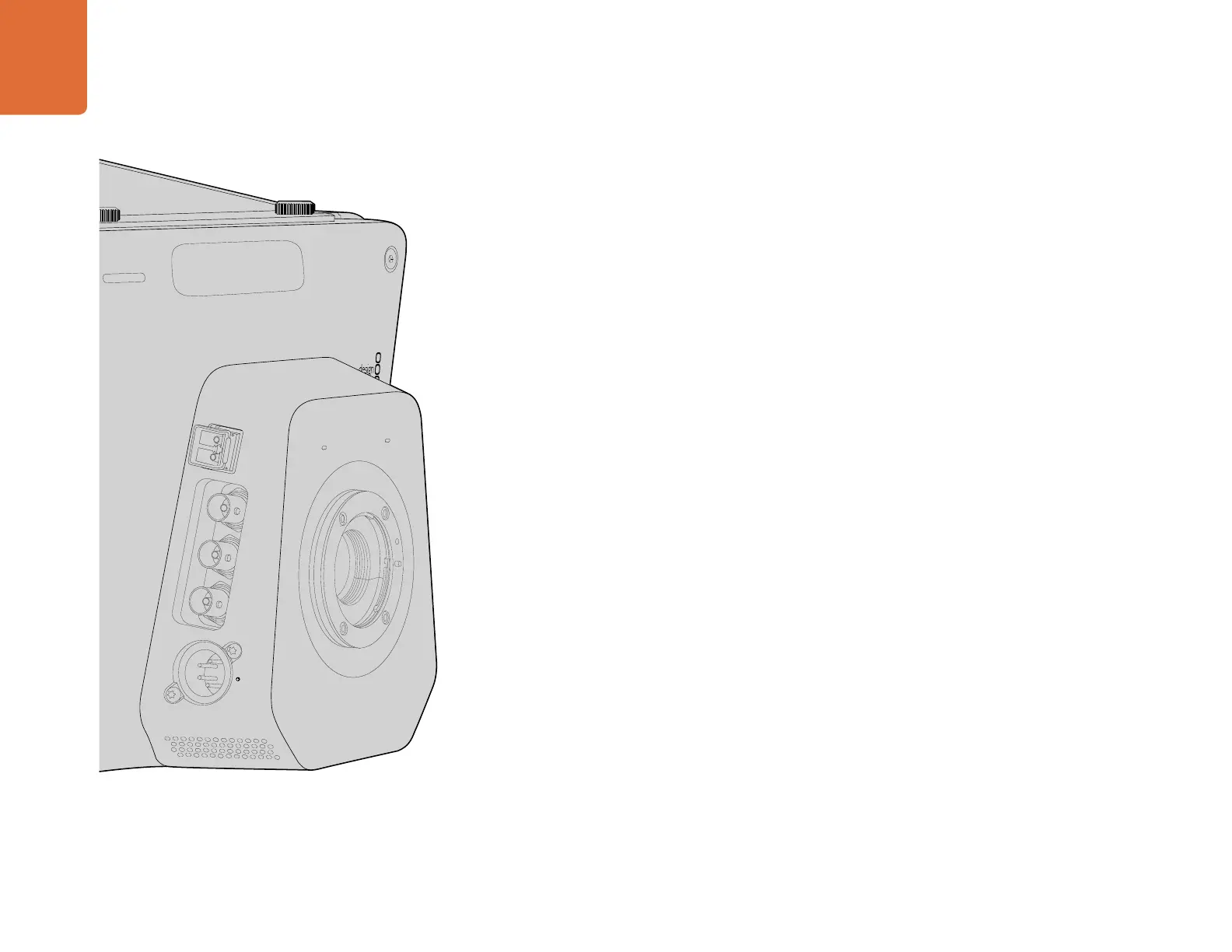

Blackmagic Studio Camera
— правая сторона
Оптический вход
/
выход
Для ввода и вывода оптических сигналов необходимо установить дополнительный оптоволоконный
SFP-
модуль
.
Это позволит использовать стандартные разъемы типа
LC
с поддержкой
3G-SDI
на
Studio
Camera HD
и
6G-SDI
на
Studio Camera 4K.
Оптоволоконный кабель широко применяется при создании
компьютерных сетей
.
Его длины
,
которая может достигать
45
км
,
достаточно для трансляции в мобильных
условиях
.
Если одновременно задействованы
SDI-
и оптический входы
,
будет выводиться сигнал того
устройства
,
которое подключено первым
.
Оптоволоконный
SFP-
модуль для
Blackmagic Studio Camera
можно приобрести у местных дилеров
Blackmagic Design.
Информацию о дилерах см
.
на нашем веб
-
сайте
www.blackmagicdesign.com/ru/resellers.
Выход
SDI
Выход
SDI
используется для вывода
10-
битного
4:2:2
видео на оборудование с
SDI-
интерфейсом
,
такое
как коммутаторы
,
мониторы
,
устройства захвата и вещательные микшеры
. Blackmagic Studio Camera
HD
поддерживает работу с сигналом
3G-SDI,
а
Studio Camera 4K
— с
12G-SDI.
Вход
SDI
Вход
SDI
позволяет оператору просматривать программное изображение
(PGM).
Нажмите кнопку
PGM
для переключения между живым сигналом камеры и программным изображением из аппаратной
управления видеомикшером
.
Если одновременно задействованы
SDI-
и оптический входы
,
будет
выводиться сигнал того устройства
,
которое подключено первым
.
Если
Studio Camera
используется
для записи на такое устройство
,
как
Blackmagic Hyperdeck Shuttle,
выходной сигнал
Hyperdeck
можно
направить на вход
SDI,
что позволяет воспроизводить только что записанное изображение
.
Синхровход
Этот вход обеспечивает синхронизацию нескольких камер при помощи сигнала
blackburst
или
tri-level.
Внешний сигнал позволяет исключить погрешности
,
которые могут искажать изображение при
переключении между камерами
.
Питание
Разъем
12–24
В предназначен для подключения источника питания и зарядки встроенной батареи
.
При
полном заряде батареи
Studio Camera HD
будет работать в течение четырех часов
, Studio Camera 4K
— три часа
.
OPTICAL OUT
OPTICAL IN
SDI OUT
SDI IN
REF
12V
