318
Выходной сигнал камеры
Для просмотра записанного материала достаточно соединить
SDI-
выход камеры с
SDI-
входом на
Hyperdeck
и направить
выходной сигнал обратно на камеру
+12V POWER HDMI IN HDMI OUT SDI IN SDI OUT
Подключение к видеомикшерам
Blackmagic Studio Camera
выводит
10-
битное
4:2:2
видео
,
что позволяет подключаться к вещательным
видеомикшерам и другому оборудованию с
SDI-
интерфейсом
.
С дополнительно
-
устанавливаемым
SFP-
модулем имеется возможность соединения через оптоволоконный кабель
,
что избавляет от необходимости
использовать
ATEM Camera Converter.
Чтобы просматривать программное изображение с видеомикшера
,
достаточно подключить его к
SDI-
или оптическому входу на камере при условии наличия дополнительно
-
устанавливаемого
SFP-
модуля
.
В
Studio Camera
также предусмотрен вход для синхронизации нескольких камер при помощи
blackburst
или
tri-level.
Внешний сигнал для синхронизации камер
,
видеомагнитофонов и других устройств позволяет
исключить погрешности
,
которые могут искажать изображение при переключении между разными
источниками
.

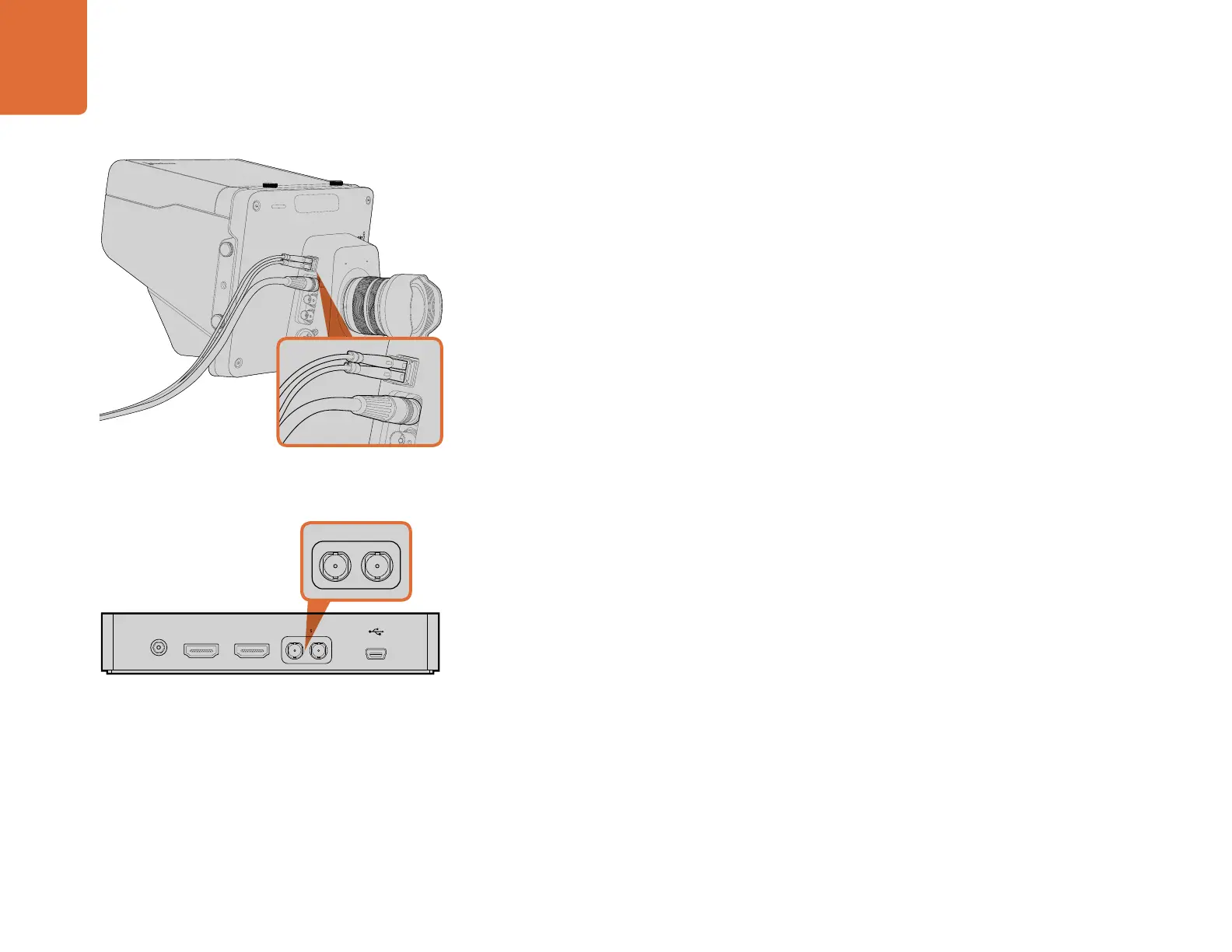

Подключение к рекордерам
Если необходимо записать выходной сигнал
Studio Camera,
достаточно подключить ее выход к
SDI-
входу
SSD-
рекордера
,
такого как
Blackmagic Hyperdeck Shuttle.
Направив выходной сигнал рекордера обратно
на
SDI-
вход
Studio Camera,
можно просмотреть сделанную запись на ЖК
-
дисплее камеры
.
Подключите камеру к видеомикшеру через
SDI-
или
оптический вход при условии наличия дополнительно
устанавливаемого
SFP-
модуля
OPTICAL OUT
OPTICAL IN
SDI OUT
SDI IN
REF
12V
OPTICAL OUT
OPTICAL IN
SDI OUT
SDI IN
REF
12V
+12V POWER HDMI IN HDMI OUT SDI IN SDI OUT
Выходной сигнал камеры
