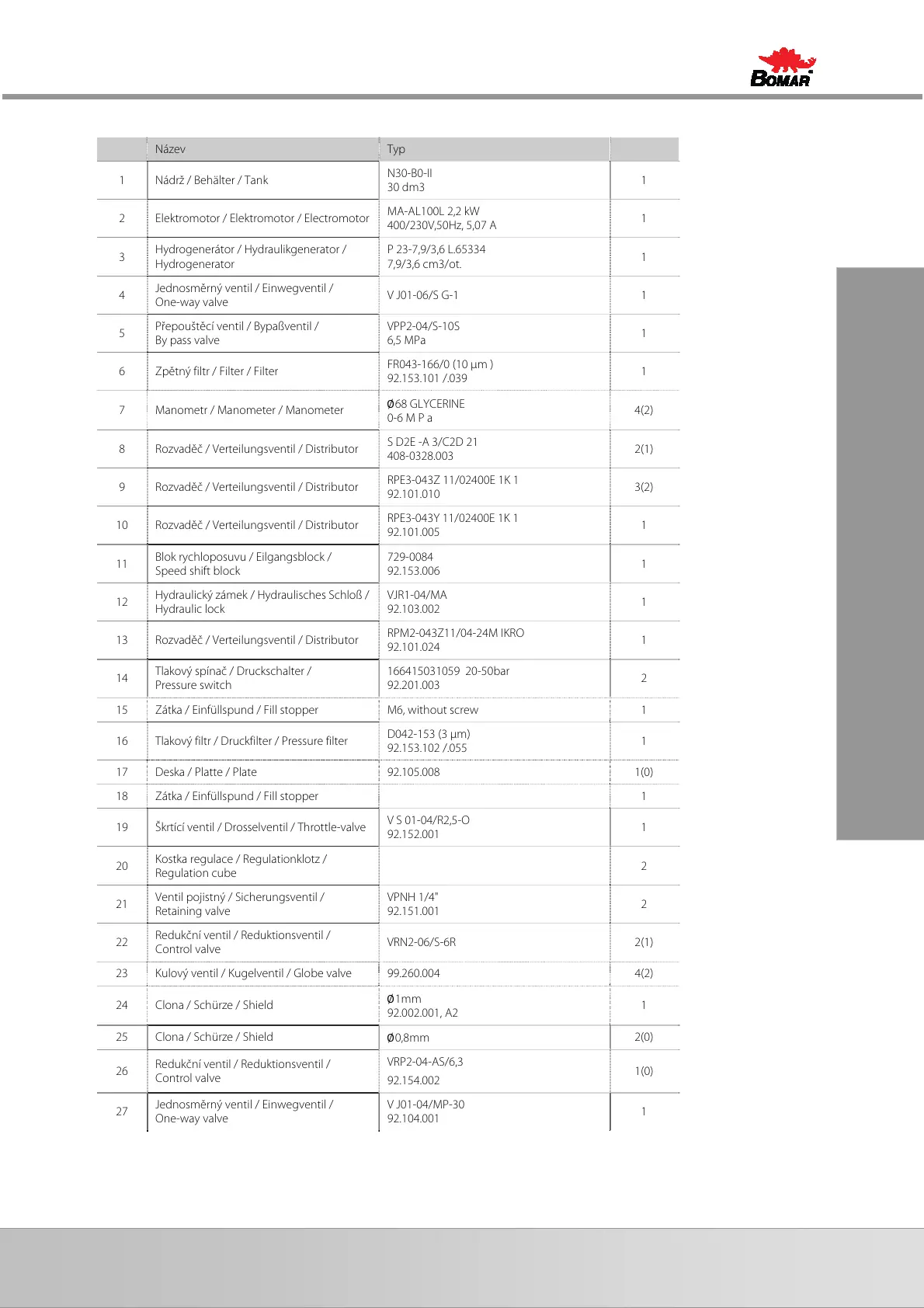

Poz. Název Typ Počet
1 Nádrž / Behälter / Tank
N30-B0-II
30 dm3
1
2 Elektromotor / Elektromotor / Electromotor
MA-AL100L 2,2 kW
400/230V,50Hz, 5,07 A
1
3
Hydrogenerátor / Hydraulikgenerator /
Hydrogenerator
P 23-7,9/3,6 L.65334
7,9/3,6 cm3/ot.
1
4
Jednosměrný ventil / Einwegventil /
One-way valve
V J01-06/S G-1 1
5
Přepouštěcí ventil / Bypaßventil /
By pass valve
VPP2-04/S-10S
6,5 MPa
1
6 Zpětný filtr / Filter / Filter
FR043-166/0 (10 μm )
92.153.101 /.039
1
7 Manometr / Manometer / Manometer
68 GLYCERINE
0-6 M P a
4(2)
8 Rozvaděč / Verteilungsventil / Distributor
S D2E -A 3/C2D 21
408-0328.003
2(1)
9 Rozvaděč / Verteilungsventil / Distributor
RPE3-043Z 11/02400E 1K 1
92.101.010
3(2)
10 Rozvaděč / Verteilungsventil / Distributor
RPE3-043Y 11/02400E 1K 1
92.101.005
1
11
Blok rychloposuvu / Eilgangsblock /
Speed shift block
729-0084
92.153.006
1
12
Hydraulický zámek / Hydraulisches Schloß /
Hydraulic lock
VJR1-04/MA
92.103.002
1
13 Rozvaděč / Verteilungsventil / Distributor
RPM2-043Z11/04-24M IKRO
92.101.024
1
14
Tlakový spínač / Druckschalter /
Pressure switch
166415031059 20-50bar
92.201.003
2
15 Zátka / Einfüllspund / Fill stopper M6, without screw 1
16 Tlakový filtr / Druckfilter / Pressure filter
D042-153 (3 μm)
92.153.102 /.055
1
17 Deska / Platte / Plate 92.105.008 1(0)
18 Zátka / Einfüllspund / Fill stopper 1
19 Škrtící ventil / Drosselventil / Throttle-valve
V S 01-04/R2,5-O
92.152.001
1
20
Kostka regulace / Regulationklotz /
Regulation cube
2
21
Ventil pojistný / Sicherungsventil /
Retaining valve
VPNH 1/4"
92.151.001
2
22
Redukční ventil / Reduktionsventil /
Control valve
VRN2-06/S-6R 2(1)
23 Kulový ventil / Kugelventil / Globe valve 99.260.004 4(2)
24 Clona / Schürze / Shield
1mm
92.002.001, A2
1
25 Clona / Schürze / Shield
0,8mm
2(0)
26
Redukční ventil / Reduktionsventil /
Control valve
VRP2-04-AS/6,3
92.154.002
1(0)
27
Jednosměrný ventil / Einwegventil /
One-way valve
V J01-04/MP-30
92.104.001
1
