3.4.6 Serviceklappen
Für mühelosen Zugang zu den Bauteilen im
ACS 651/751 bei der Ausführung von routinemäßigen
Wartungsarbeiten sind Serviceklappen vorgesehen. Es
gibt drei Serviceklappen – je eine an den seitlichen Ab-
deckungen und eine an der vorderen Abdeckung.
i Weitere Informationen zur Wartung finden Sie in
Kapitel 7.
Die Serviceklappe (Fig. 1, Pos. 9) an der vorderen Ab-
deckung ermöglicht Zugang zur Öl- und UV-Farbflasche.
Zum Öffnen der Serviceklappe an der vorderen Abde-
ckung ziehen Sie die Tür vorsichtig auf.
459897_48Nkv

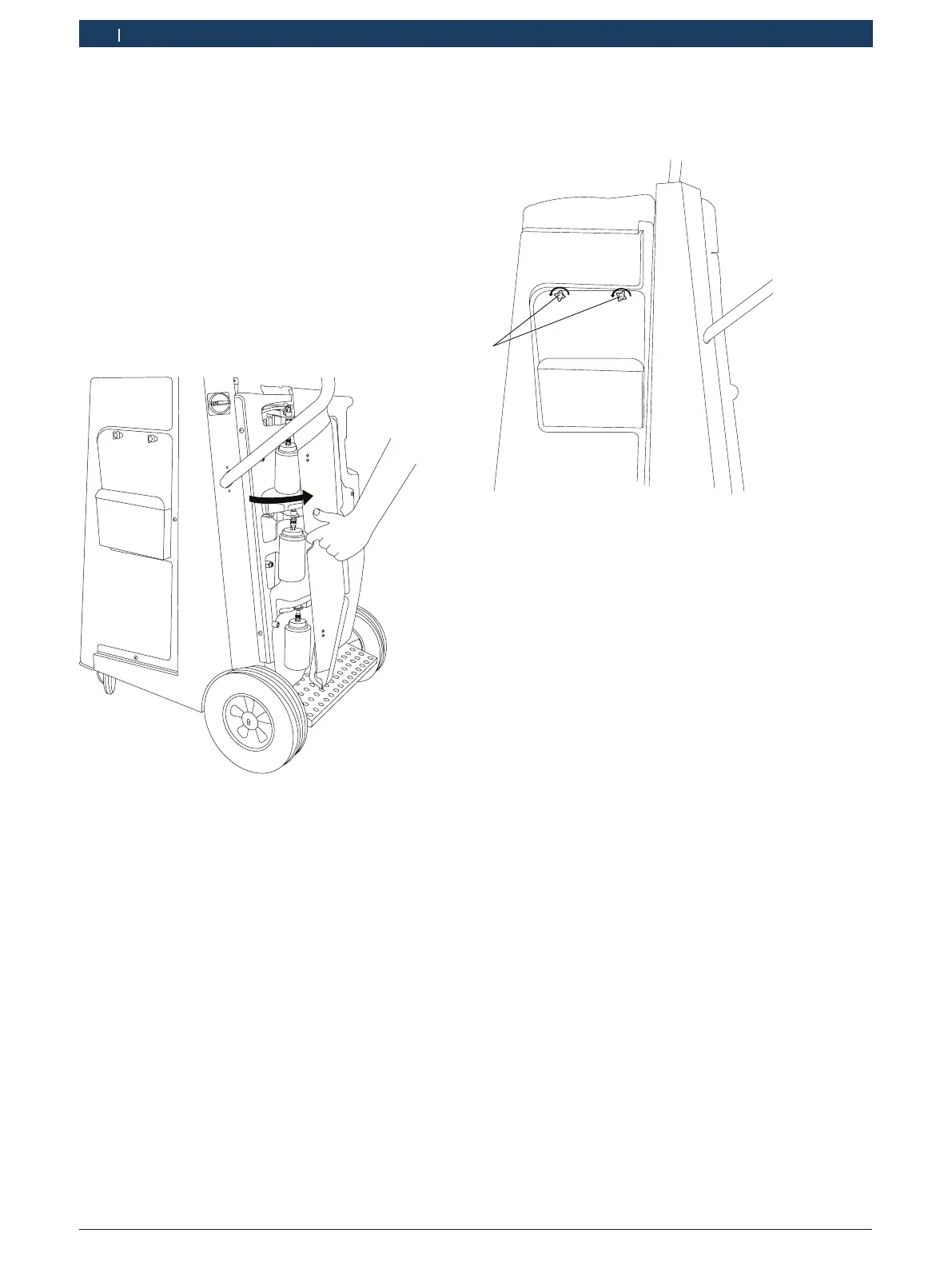

Fig. 8: Öffnen der Serviceklappe an der vorderen Abdeckung
Die Serviceklappen an der rechten und linken Abde-
ckung ermöglichen jeweils Zugang zur Vakuumpumpe
und zum Filtertrockner.
459897_13_Nkv
1
Fig. 9: Entfernen der Serviceklappe an der linken Abdeckung
Zum Entfernen der Serviceklappe an der rechten oder
linken Abdeckung öffnen Sie die beiden Kugelkopf-
schrauben (Fig. 9, Pos. 1), und heben Sie die Service-
klappe ab.
In den Fächern an den Serviceklappen können Sie Do-
kumente unterbringen. Werkzeug kann auf der oberen
Abdeckung abgelegt werden (Fig. 1, Pos. 3).
3.4.7 Waagen für UV-Mittel, Ölflaschen und Kälte-
mittel
Es gibt verschiedene Waagen zum Regeln der Menge
an Kältemittel, Öl oder UV-Kontrastmittel, das in die
Fahrzeug-Klimaanlage eingespritzt wird.
