Bosch ACS 751 - Olje-;UV-Färgämnesflaskor; Snabbkopplingar

1 689 988 238 2012-11-07| Robert Bosch GmbH
330 | ACS 651/751 | Produktbeskrivningsv

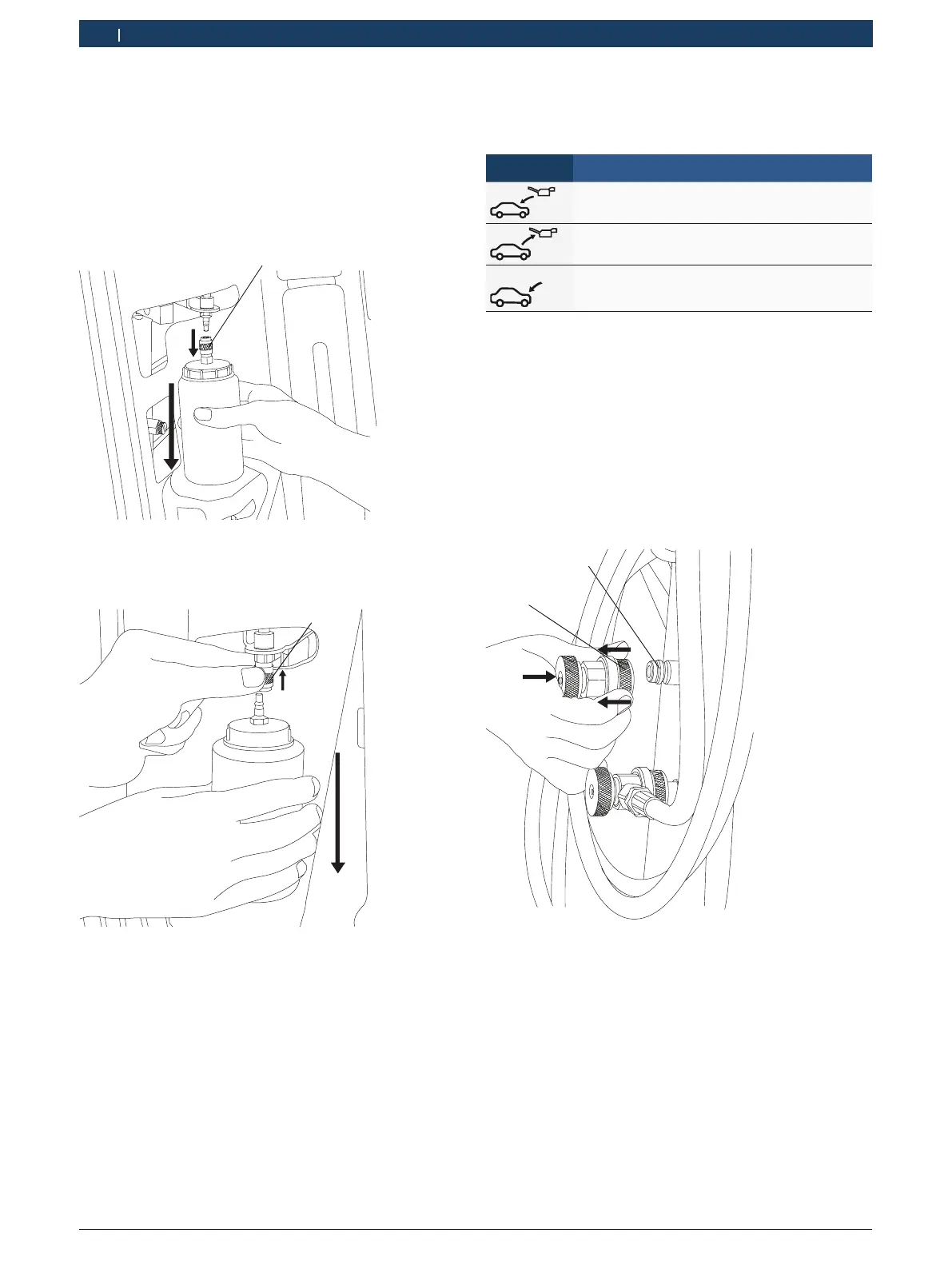

3.4.8 Olje-/UV-färgämnesflaskor
För att lossa flaskorna för UV kontrastmedium resp.
färskolja, dra kopplingen (fig. 10, pos. 1) något nedåt
och dra ned flaskan.
i Använd inte onödig kraft vid demontering eller
montering av olje-/UV-färgflaskorna. Onödig kraft kan
skada lastsensorerna.
459897_9Nkv
1
Fig. 10: Lossa färskolje-/UV-färgflaskan
För att lossa flaskan för använd olja, dra kopplingen
(fig. 11, pos. 1) något uppåt och dra ned flaskan.
459897_39Nk
v
1
Fig. 11: Lossa flaskan med använd olja
Följ symbolerna på serviceluckan för att identifiera
flaskorna. I följande tabell visas symbolerna och deras
betydelse.
Symbol Beskrivning
Flaska för färskolja
Flaska för använd olja
UV
Flaska för UV kontrastmedium
3.4.9 Snabbkopplingar
Snabbkopplingarna (fig. 1, pos. 5 och 7) ansluts till
serviceanslutningarna på fordonets A/C-system när
service ska utföras. När de inte används, kan kopp-
lingarna anslutas till dockningsanslutningarna. För att
lossa snabbkopplingarna från dockningsanslutningarna
(fig. 12, pos. 1), grip tag i kopplingens räfflade del
(fig. 12, pos. 2). Tryck in kopplingen något och dra den
räfflade delen bakåt för att lossa den från dockningsan-
slutningen.
459897_14Nkv
1
2
Fig. 12: Lossa snabbkopplingen
För att fästa kopplingen på dockningsanslutningen,
placera kopplingen på dockningsanslutningen och dra
kopplingens räfflade del bakåt. Tryck in den måttligt.
