3.4.8 Yağ / UV maddesi şişeleri
UV kontrast maddesi veya yeni yağ şişesini yerinden
çıkarmak için konektörü (Şek. 10, Num. 1) hafifçe aşağı
çekin ve sonra şişeyi aşağı çekin.
i Yağ / UV maddesi şişelerini yerinden çıkarırken veya
takarken aşırı güç uygulamayın. Aşırı güç yük sensör-
lerine hasar verebilir.

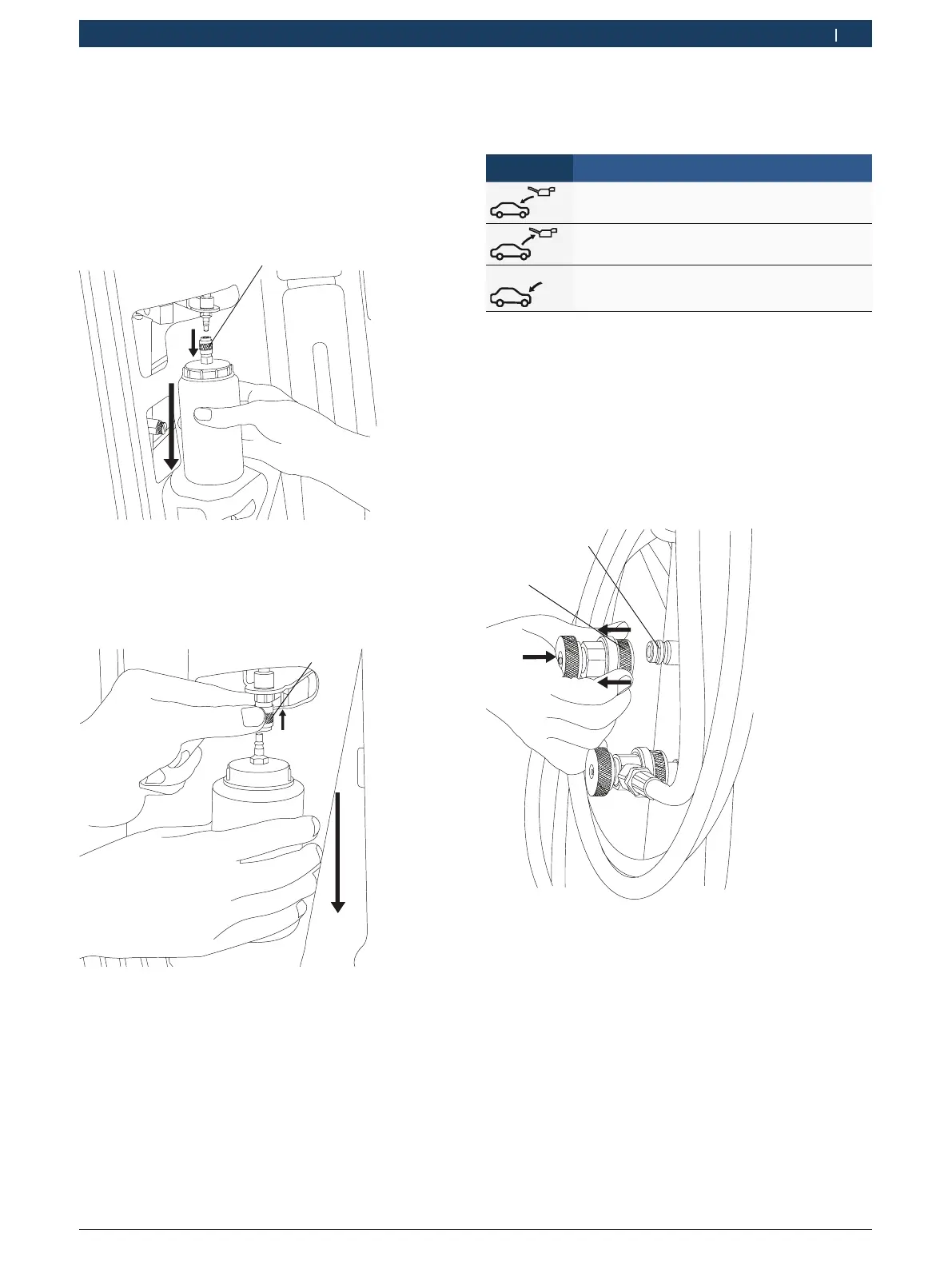

Fig. 10: Yeni yağ/UV maddesi şişesinin yerinden çıkarılması
Kullanılmış yağ şişesini yerinden çıkarmak için konektö-
rü
(Şek. 11, Num. 1) hafifçe yukarı çekin ve sonra şişeyi
aşağı çekin.
v
Fig. 11: Kullanılmış yağ şişesinin yerinden çıkarılması
Şişeleri tanımak için servis kapağındaki sembollere
bakın. Aşağıdaki tablo sembolleri ve açıklamalarını sıra-
lamaktadır.
Sembol Açıklama
Yeni yağ şişesi
Kullanılmış yağ şişesi
UV kontrast madde şişesi
3.4.9 Çabuk açılan bağlayıcılar
Çabuk açılan bağlayıcılar (Şek. 1, Num. 5 ve 7) servisin
gerçekleştirilmesi için aracın A/C sistemindeki servis
bağlantılarına bağlanır. Kullanımda olmadıklarında, bağ-
layıcılar takma yerlerine bağlanabilirler. Çabuk açılan
bağlayıcıları takma yerlerinden (Şek. 12, Num. 1) ayırmak
için, bağlayıcının tırtıklı kısmını tutun (Şek. 12, Num. 2).
Bağlayıcıyı hafifçe sıkın ve tırtıklı kısmı hafifçe geri çeke-
rek takma yerinden ayırın.
459897_14Nkv
1
2
Fig. 12: Hızlı bağlayıcının açılması
Bağlayıcıyı takma yerine takmak için, bağlayıcıyı takma
yerine yerleştirin ve bağlayıcının tırtıklı kısmını geri çe-
kin. Hafifçe bastırın.
