708|ACS651/751|产品说明zh
服务舱提供的口袋可以用来放置文件。工具可以被放置在顶
板（图1，编号3）
3.4.7 紫外荧光剂、油罐和制冷剂尺
有不同的尺度控制制冷剂、油或紫外线荧光剂介质被注入到
车辆空调控制系统的量。
3.4.8 油/紫外线染色剂罐
如想取下紫外线荧光剂或新油罐，轻轻下拉连接器（图10,
编号1）并拉下罐子。
i 在分离或连接油/紫外荧光剂罐时不要用力过猛。用力过
度将可能损坏负载传感器。

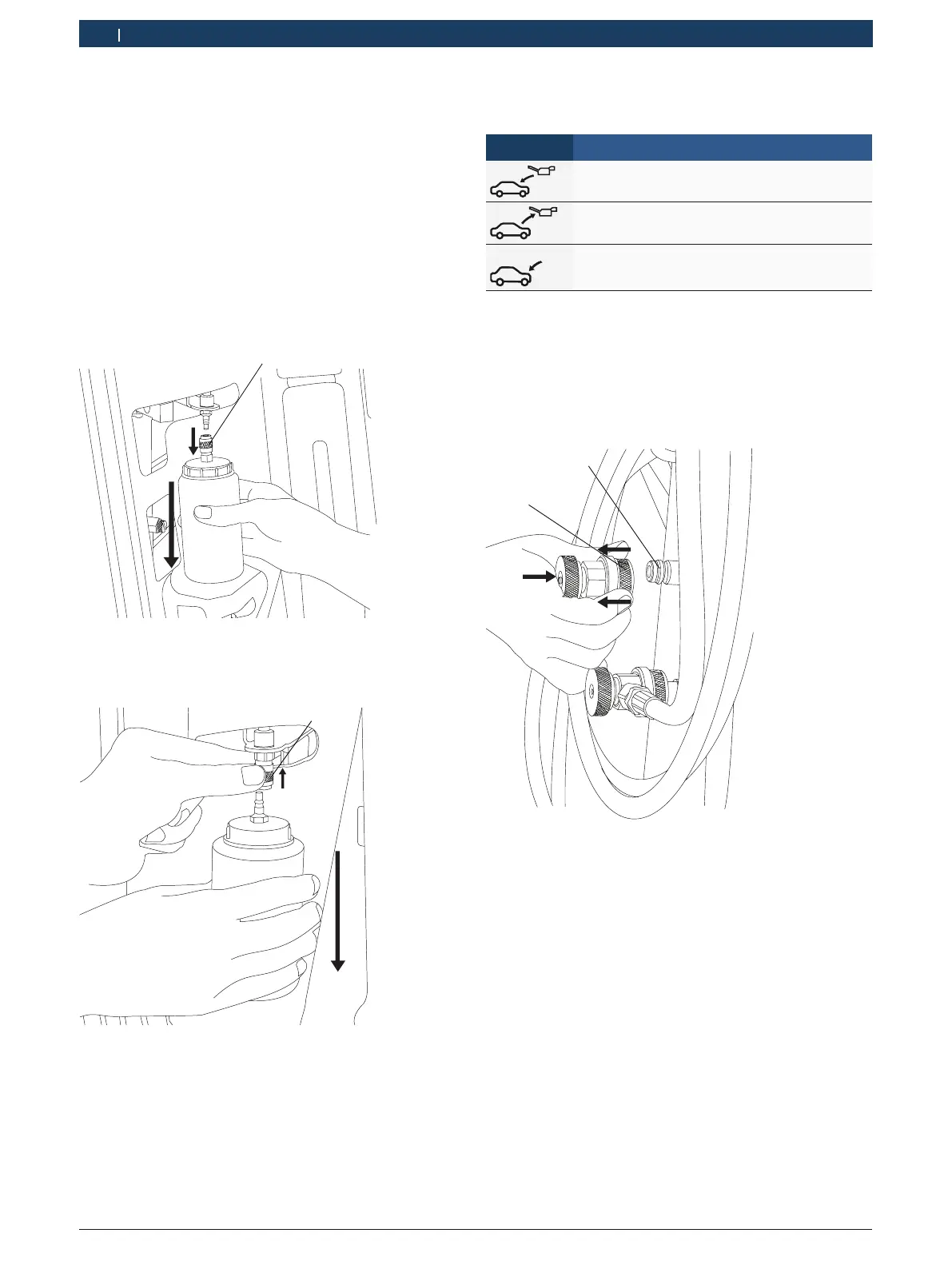

插图10: 卸下新油/紫外荧光剂罐
如想取下废油罐，轻轻上拉连接器
（图11,编号1）并拉下罐子。
v
插图11: 卸下废油罐
留意服务舱口上的标识以确认罐。以下表格列出了标识及其
说明。
标识 说明
新油罐
废油罐
紫外线荧光剂罐
3.4.9 快速释放联轴器
快速释放联轴器（图5，编号5&7）在车辆空调控制系统中与服务联
接器连接从而进行服务。当不使用时，联轴器可以与对接耦合器
相连。如想从对接耦合器（图12，编号1）卸下快速释放联轴
器，握住联轴器（图12,编号2）的凸出部分。轻微降低耦
合器并轻轻往回拉凸出部分使其脱离对接耦合器。
459897_14Nkv
1
2
插图12: 松开快速耦合器
如想连接耦合器和对接耦合器，将耦合器置于对接耦合器
上，并向后拉耦合器的凸出部分。轻按。
