7.6 De lijnfilters vervangen
De lijnfilters moet vervangen worden ieder keer als de
filterdroger wordt vervangen.
De lijnfilters bestaan uit een filterinzetstuk
(fig. 29, pos. 2) gemonteerd binnen in het filterhuis.
1
2
3
4
459897_44Nk
v

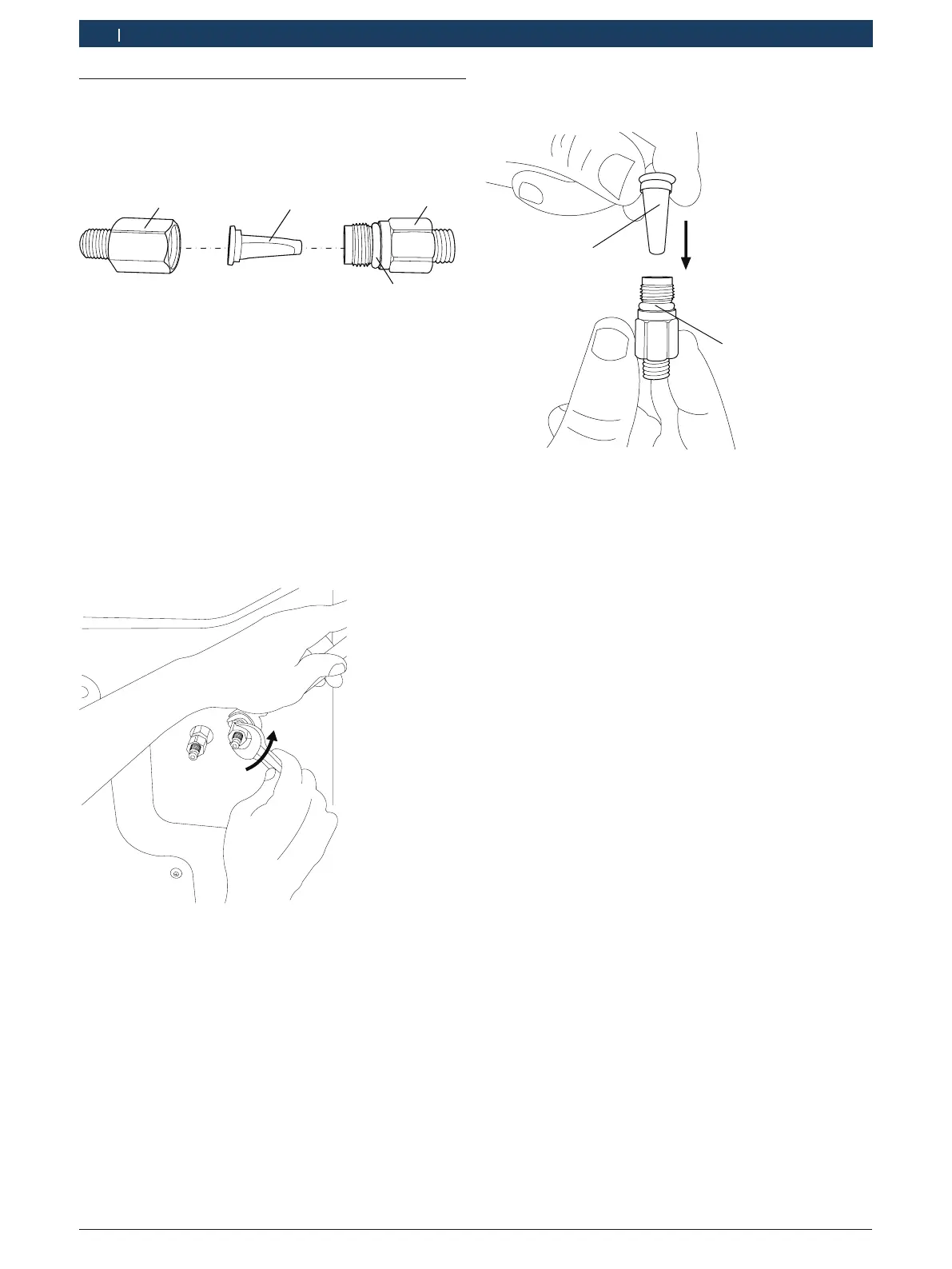

Fig. 29: Overzicht lijnfilter
1. Adapter voor spruitstuk
2. Filterinzetstuk
3. Adapter voor slangen
4. O-ring
Tijdens het vervangen behoeft alleen het filterinzetstuk
te worden vervangen.
1. Slangen leegzuigen (zie hoofdstuk 6.11).
2. Schakel de hoofdschakelaar uit.
3. Koppel de stroomkabel af van de netvoeding.
4. Heel de slangen van de lijnfilters af.
5. Pak de adapter voor het spruitstuk (Fig. 29, Pos. 3)
met een spanner. Schroef de adapter (Fig. 29, Pos.
3) voor de slangen los zoals weergegeven in fig. 30.
459897_45Nkv
Fig. 30: De adapter voor de slangen verwijderen.
6. Haal het filterinzetstuk (fig. 31, pos. 2) uit de adap-
ter.
1
2
459897_43Nkv
Fig. 31: Het filterinzetstuk verwijderen
7. Plaats het nieuwe filterinzetstuk (fig. 31, pos. 1) in
de adapter zoals afgebeeld in figuur.
i Zorg dat de O-ring op zijn plaats zit en niet is be-
schadigd. Vervang de O-ring bij beschadiging.
8. Schroef de lijnfilters weer in de adapter.
i Zorg ervoor dat u de adaptereenheid voor het sp-
ruitstuk (Fig. 29, Pos. 1) niet beschadigd bij het vast-
maken van de adapter voor slangen (Fig. 29, Pos. 3).
9. Maak de HP- en LP-slangen vast aan de lijnfilters.
"U heeft de lijnfilters succesvol vervangen.
