7.6 Sostituzione dei filtri in linea
I filtri in linea vanno sostituiti ogni volta che si sostitui-
sce l'essiccatore filtro.
I filtri in linea consistono di un inserto filtro
(Fig. 29, Pos. 2) montato all'interno sul corpo filtro.
1
2
3
4
459897_44Nk
v

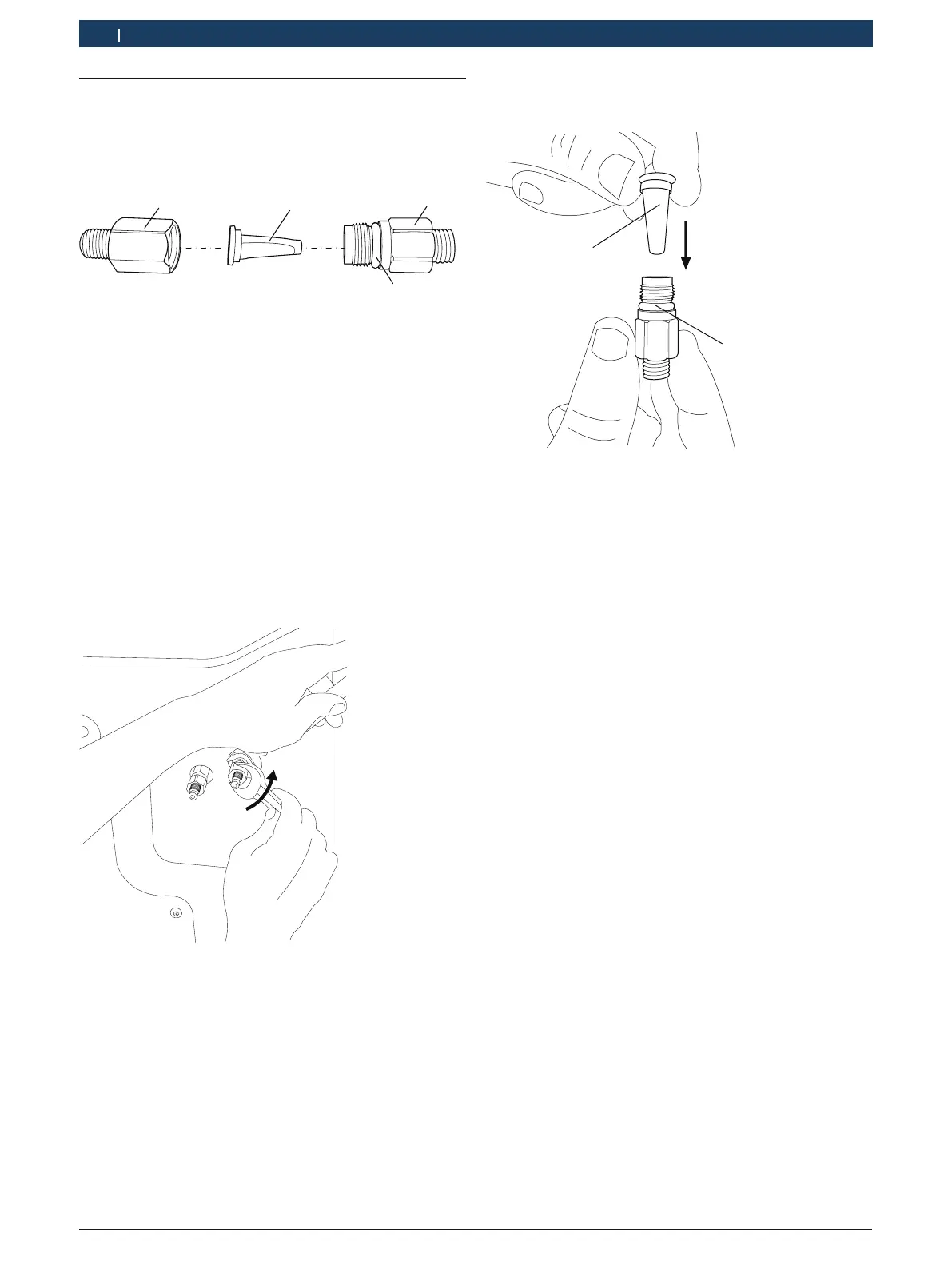

Fig. 29: Panoramica dei filtri in linea
1. Adattatore per il raccordo
2. Inserto filtro
3. Adattatore per i tubi flessibili
4. O-ring
Durante la sostituzione, è necessario sostituire solo
l'inserto filtro.
1. Eseguire lo svuotamento tubo di scarico (vedere
capitolo 6.11).
2. Disinserire l'interruttore principale.
3. Scollegare il cavo di alimentazione dalla rete di ali-
mentazione.
4. Scollegare i tubi flessibili dai filtri in linea.
5. Afferrare l'adattatore per il raccordo (Fig. 29, Pos. 3)
con una chiave. Svitare l'adattatore (Fig. 29, Pos. 3)
per i tubi flessibili come mostrato nella fig. 30.
459897_45Nkv
Fig. 30: Distacco dell'adattatore per i tubi flessibili.
6. Togliere l'inserto filtro (Fig. 29, Pos. 2) dall'interno
dell'adattatore.
1
2
459897_43Nkv
Fig. 31: Distacco dell'inserto filtro
7. Posizionare il nuovo inserto filtro (Fig. 31, Pos. 1)
all'interno dell'adattatore come mostrato nella
figura.
i Assicurarsi che l'o-ring sia in posizione e non sia
danneggiato. Se è danneggiato, sostituirlo.
8. Riavvitare i filtri in linea sull'adattatore.
i Assicurarsi di non danneggiare il gruppo adatta-
tore per il raccordo (Fig. 29, Pos. 1) al serraggio
dell'adattatore per i tubi flessibili (Fig. 29, Pos. 3).
9. Serrare i tubi per alta pressione e i tubi flessibili per
bassa pressione ai filtri in linea.
"I filtri in linea sono stati sostituiti con esito positivo.
