Descrizione del prodotto | ACS 651/751 | 263
1 689 988 238 2012-11-06| Robert Bosch GmbH
it
Descrizione Numero d’ordine
Kit di adattamento per rabboccare il
cilindro
F 002 DG2 496
Set di filtri in linea F 002 DG3 4UJ
Peso per il controllo di calibrazione F 002 DG3 4RD
Adattatore per i recipienti per professionisti F 002 DG1 500
Paraspigoli - Maniglia sinistra F 002 DG3 4VA
Paraspigoli - Maniglia destra F 002 DG3 4VB
Gruppo contenitore - Olio POE F 002 DG2 4H7
Connettore di collegamento HP-LP F 002 DG3 4XK
3.3 Descrizione dell'unità
0
2
4
6
8
10
0
5
10
15
20
25
30
35
12
HP
LP
14
!
2
ABC
3
DEF
6
MNO
ABC
123
8
TUV
7
PQRS
5
JKL
4
GHI
1
c
i
+
*
9
WXYZ
0
]
1 2 3
4
7
6
5
459897_18Nkv
8
9
10

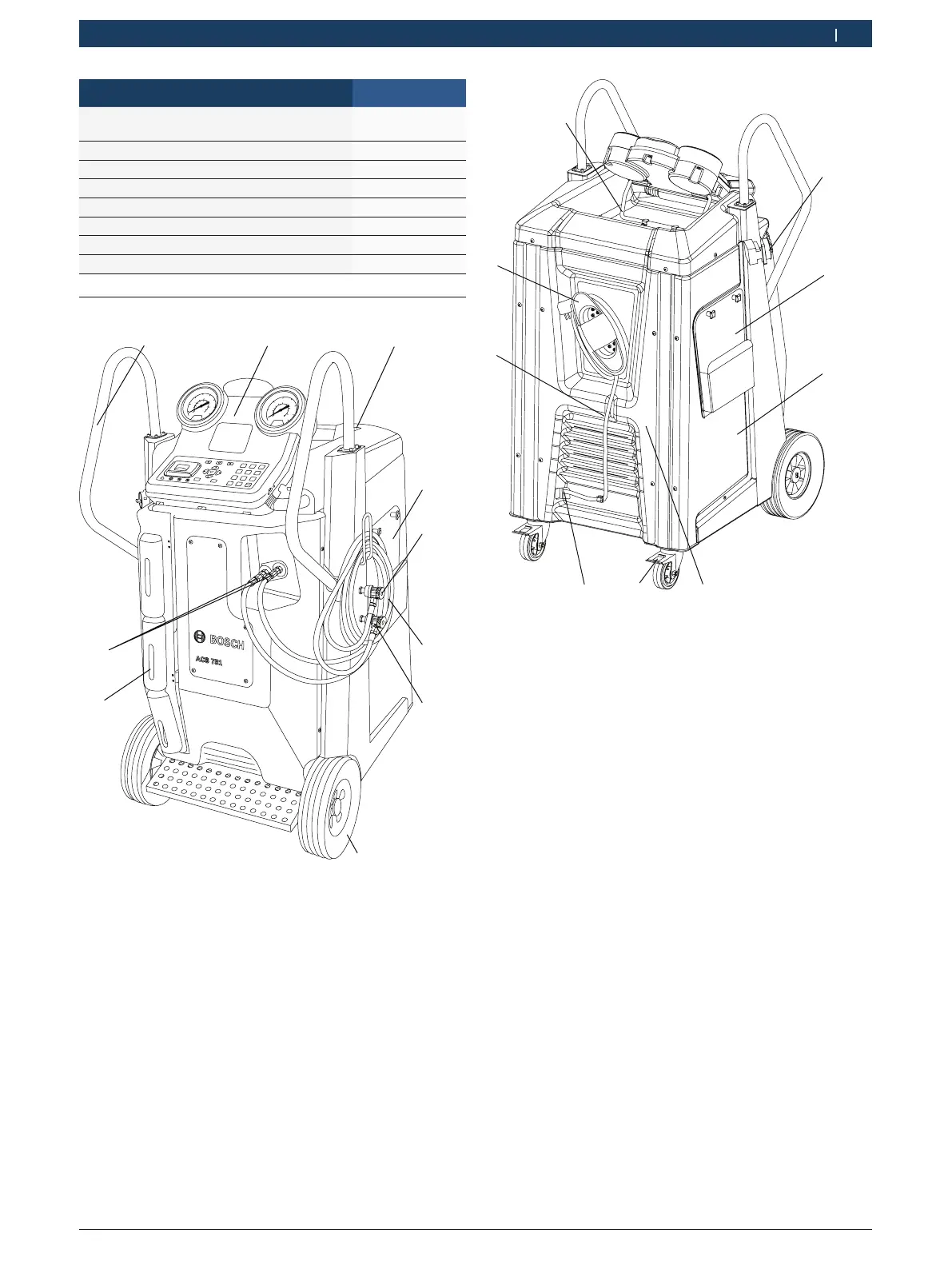

Fig. 1: Vista dal lato anteriore
1 Maniglia
2 Interfaccia uomo-macchina (IUM)
3 Pannello superiore
4 Sportello di manutenzione
5 Attacco rapido ad alta pressione
6 Tubi flessibili per manutenzione
7 Attacco rapido a bassa pressione
8 Ruota anteriore
9 Sportello di manutenzione anteriore
10 Filtri in linea
459898_19Nkv
1
2
3
4
567
9
8
Fig. 2: Vista dal lato posteriore
1. Supporto IUM
2 Interruttore principale
3 Sportello di manutenzione
4 Pannello sinistro
5 Pannello posteriore
6 Ruota posteriore con freno
7 Alimentazione di tensione
8 Cavo di alimentazione
