Observe os símbolos na escotilha de serviço para iden-
tificar os recipientes. A tabela seguinte lista os símbo-
los e respectiva descrição.
Símbolo Descrição
Recipiente de óleo novo
Recipiente de óleo usado
Recipiente de agente contrastante UV
3.4.9 Acopladores rápidos
Os acopladores rápidos (fig. 1, pos. 5 e 7) são ligados
nas conexões de serviço do ar condicionado do veículo
para executar o serviço. Quando não estão sendo usa-
dos, os acopladores podem ser conectados nos acopla-
dores de encaixe. Para desconectar os acopladores rápi-
dos dos acopladores de encaixe (fig. 12, pos. 1), pegue a
porção estriada do acoplador (fig. 12, pos. 2). Pressione
ligeiramente o acoplador e puxe a porção estriada suave-
mente para a soltar do acoplador de encaixe.
459897_14Nkv
1
2

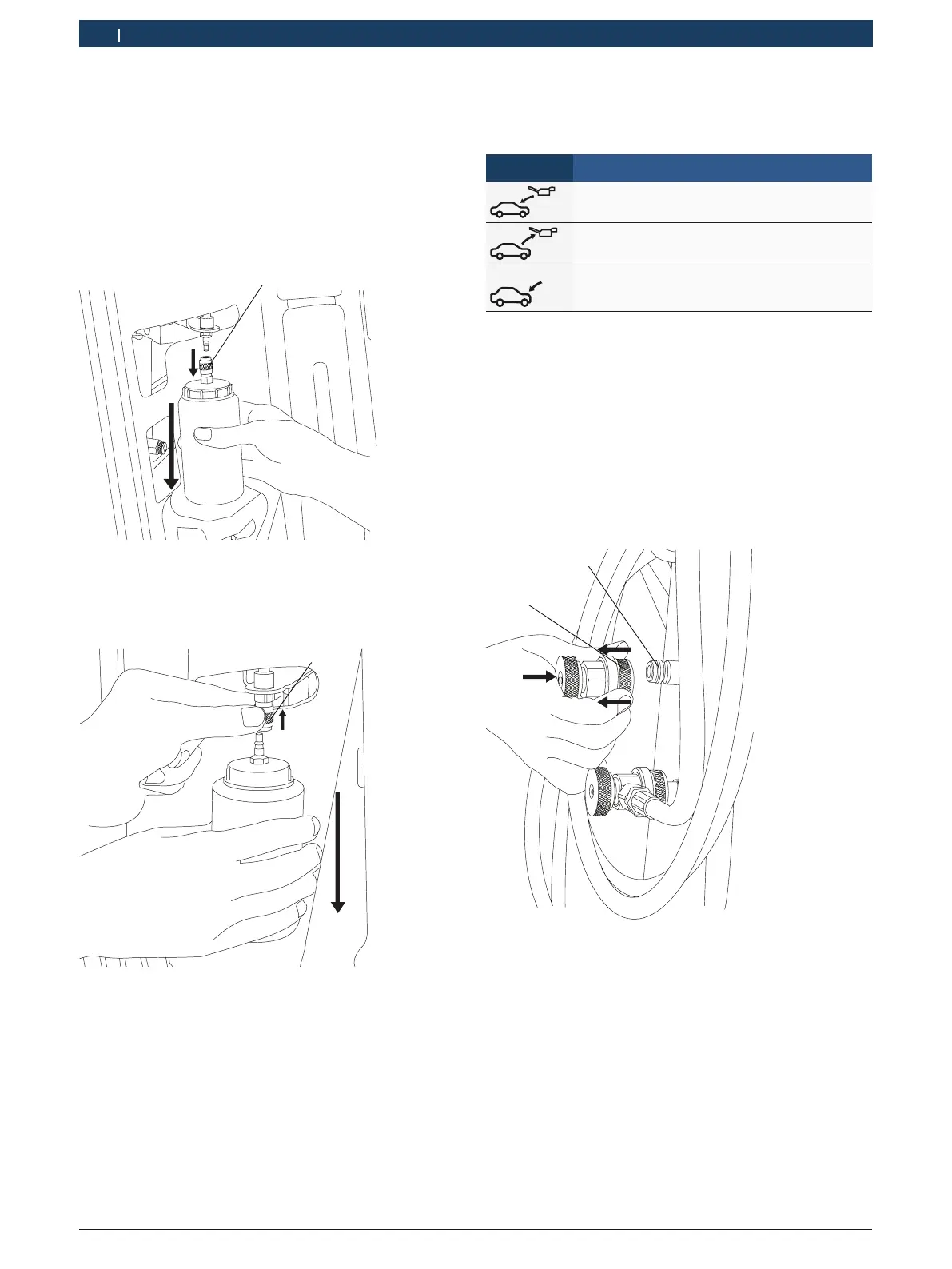

Fig. 12: Liberando o acoplador rápido
Para fixar o acoplador no acoplador de encaixe, colo-
que o acoplador no acoplador de encaixe e puxe a por-
ção estriada do acoplador. Prima suavemente.
3.4.8 Recipientes de óleo/contraste UV
Para desconectar o recipiente de agente contrastante
UV ou de óleo novo, puxe o conector (fig. 10, pos. 1)
ligeiramente para baixo e depois desloque o recipiente
no mesmo sentido.
i Não exerça força excessiva ao desconectar ou co-
nectar os recipientes de óleo/contraste UV. A força
excessiva pode danificar os sensores de carga.
Fig. 10: Desconectar o recipiente de óleo novo/contraste UV
Para desconectar o recipiente de óleo usado, puxe o
conector (fig. 11, pos. 1) ligeiramente para cima e puxe
o recipiente para baixo.
v
Fig. 11: Desconectar o recipiente de óleo usado
