458 | ACS 651/751 | Colocação em funcionamentopt
4.2 Antes de ligar pela primeira vez
1. Remova a embalagem da pega.
2. Fixe uma pega de cada vez.
3. Inserir o protector de cantos através do fim da pega
sem o flange. Puxar o protector de cantos para perto
do flange.
459897_55Nkv

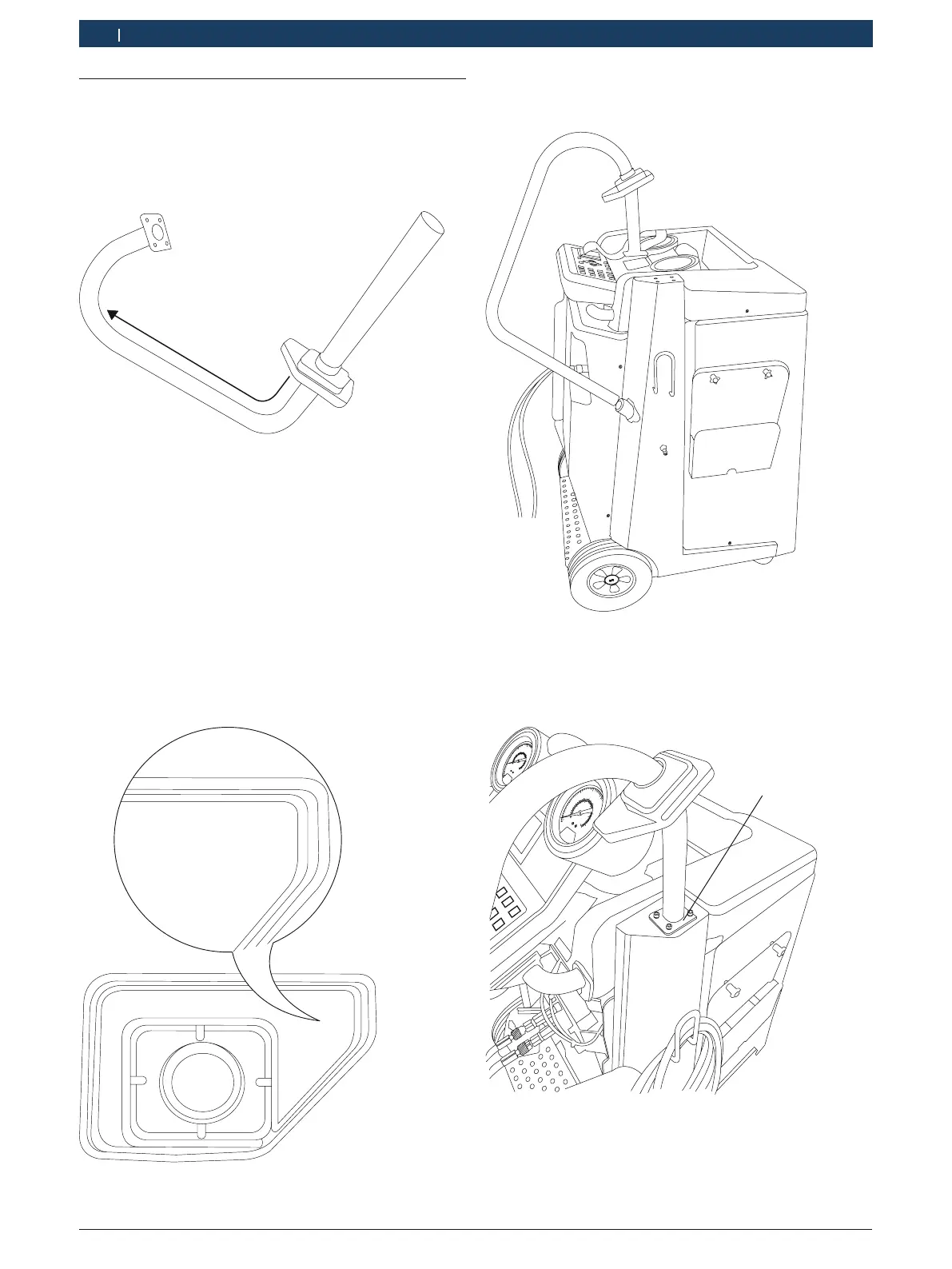

Fig. 15: Proteção de borda de montagem
i Não trocar os protectores de cantos para as pegas
esquerda e direita. Caso contrário, os perfis dos
protectores de cantos não coincidirão com o chassi
se estiverem trocados.
i Inverter o protector de cantos e observar a gravação.
A gravação para o protector de cantos da pega direi-
ta está marcada com um "R" e a da pega esquerda
com um "L". A ilustração seguinte mostra a gravação
para o protector de cantos da pega direita.
R
R
459897_56Nkv
Fig. 16: Protector de cantos da pega direita
4. Inserir a extremidade da pega sem o flange dentro
do ilhó.
459897_62Nkv
Fig. 17: Inserir as pegas no passador
5. Coloque a outra extremidade da pega de forma a
que o flange (fig. 18. pos. 1) com orifícios para os
parafusos coincida com os orifícios do chassi.
459897_61Nkv
1
Fig. 18: Colocar a pega no chassi
1. Flange
6. Insira os parafusos nos orifícios e aperte os parafu-
sos para fixar a pega na posição.
