3.4.6 Escotilhas de serviço
Estão disponíveis escotilhas de serviço para facilitar o
acesso a componentes no interior do ACS 651/751 du-
rante a manutenção de rotina. Existem três escotilhas
de serviço - uma em cada um dos painéis laterais e uma
no painel frontal.
i Consulte o capítulo 7 para obter mais informações
sobre a manutenção.
A escotilha de serviço (fig. 1, pos. 9) no painel frontal
permite acessar o recipiente de óleo e de contraste UV.
Para abrir a escotilha de serviço no painel frontal, agar-
re e puxe a porta devagar.

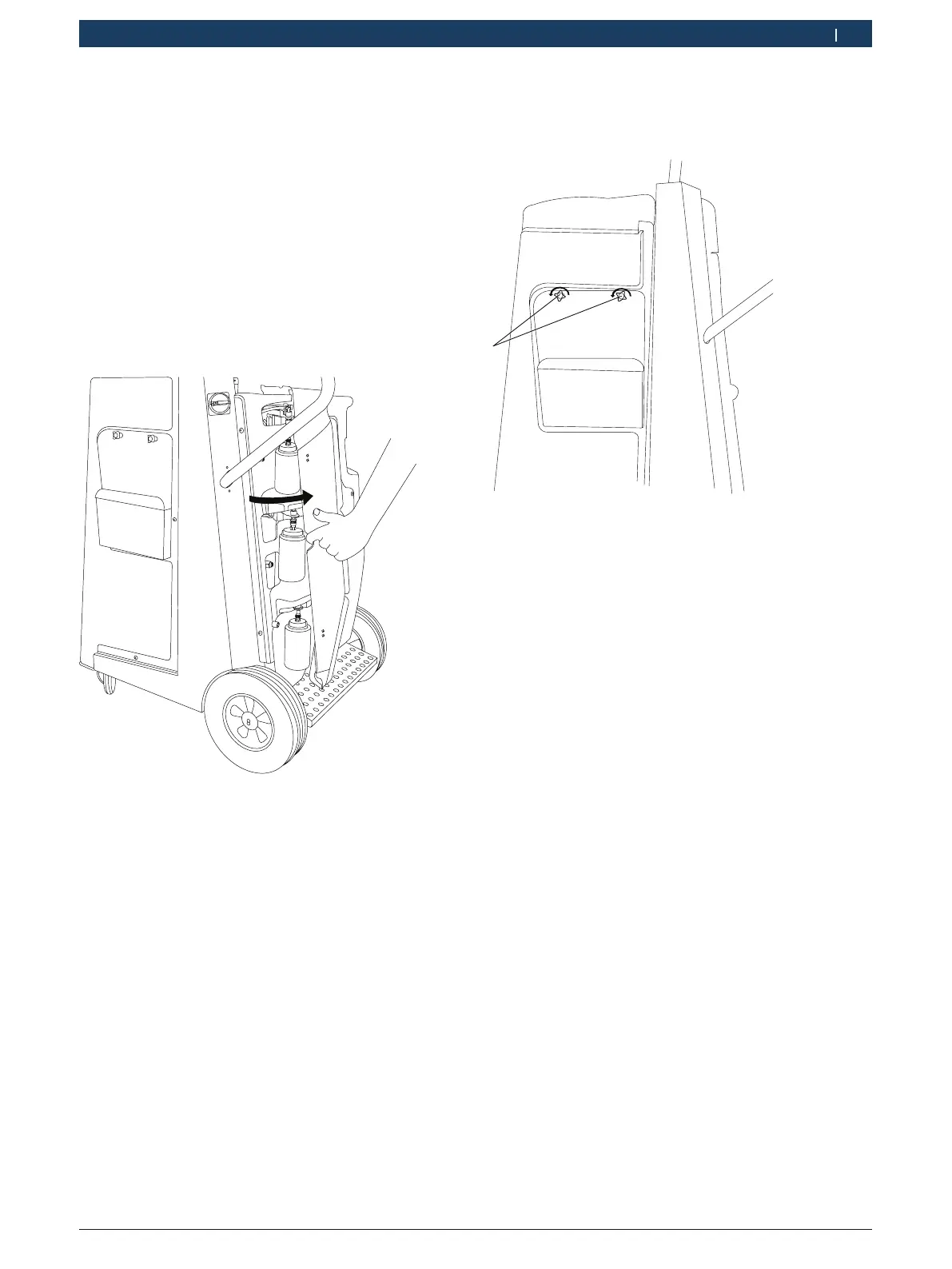

459897_48Nkv
Fig. 8: Abrir a escotilha de serviço no painel frontal
As escotilhas de serviço nos painéis esquerdo e direito
permitem respectivamente acessar a bomba de vácuo e
o filtro secador.
459897_13_Nkv
1
Fig. 9: Remover a escotilha de serviço no painel esquerdo
Para remover a escotilha de serviço nos painéis esquer-
do ou direito, desaperte os dois parafusos de aperto
manual (fig. 9, pos. 1) e eleve a escotilha de serviço.
As bolsas fornecidas com as escotilhas de serviço po-
dem ser usadas para guardar documentos. Pode colo-
car ferramentas no painel superior (fig. 1, pos. 3)
3.4.7 Balanças para recipientes de contraste UV, de
óleo e refrigerante
Existem várias balanças para controlar a quantidade de
refrigerante, óleo ou agente contrastante UV que é inje-
tada no ar condicionado do veículo.
