710|ACS651/751|调试zh
4.2 在第一次运行前
1. 移除手柄的包装。
2. 每次固定一个手柄。
3. 将边缘保护器穿过没有法兰的手柄一端，将边缘保护器推
近法兰.

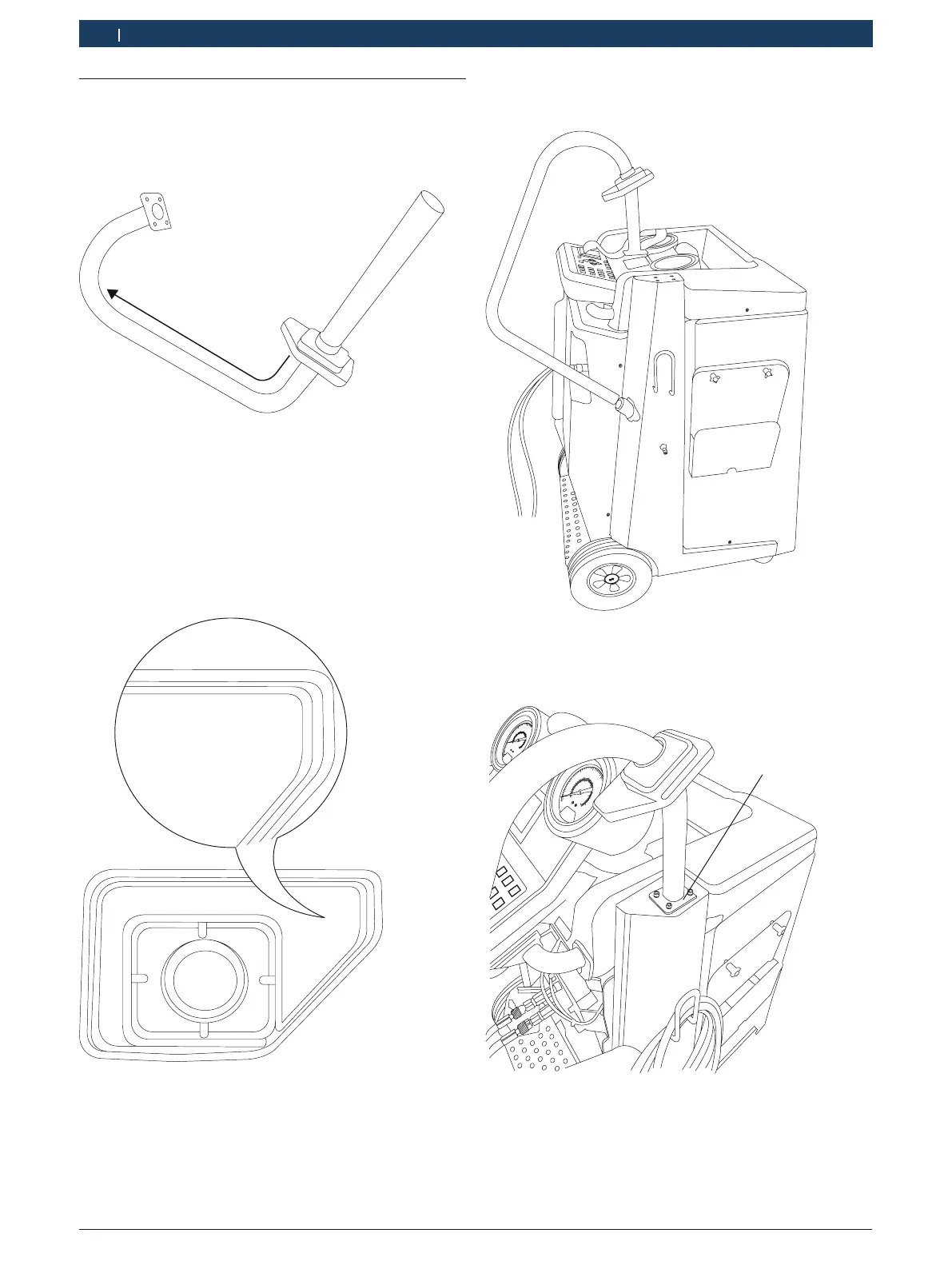

插图15: 安装边缘保护
i 不得交换用于左右手柄的边缘保护器。否则，如果交换的
话，边缘保护器的外形不与机架匹配
i 翻转边缘保护器并观察表面蚀刻。用于右手柄边缘保护器
的表面蚀刻标记"R"，左手柄边缘保护器的表面蚀刻标记
"L"。下图显示右手柄边缘保护器上的表面蚀刻。
R
R
插图16: 用于右手柄的边缘保护器
4. 将不带法兰的手柄末端插入到索环中。
5. 将没有法兰的手柄一端插入金属扣眼.
459897_62Nkv
插图17: 将手柄插入索环
6. 将手柄另一端（法兰端，图18，位置1）以螺纹孔与机架
上的螺纹孔匹配安放。
459897_61Nkv
1
插图18: 将手柄放置在底盘上
1.法兰
7. 将边缘保护器推至盖住法兰周围的区域。
