调试|ACS651/751|711
1 689 988 238 2012-11-07| Robert Bosch GmbH
zh
8. 将螺丝插入螺丝孔并拧紧螺丝将手柄固定。
9. 从包装盒中取出软管、HP及LP接头。
10. 插入并拧紧接头。
459872_4lNkv
2
1

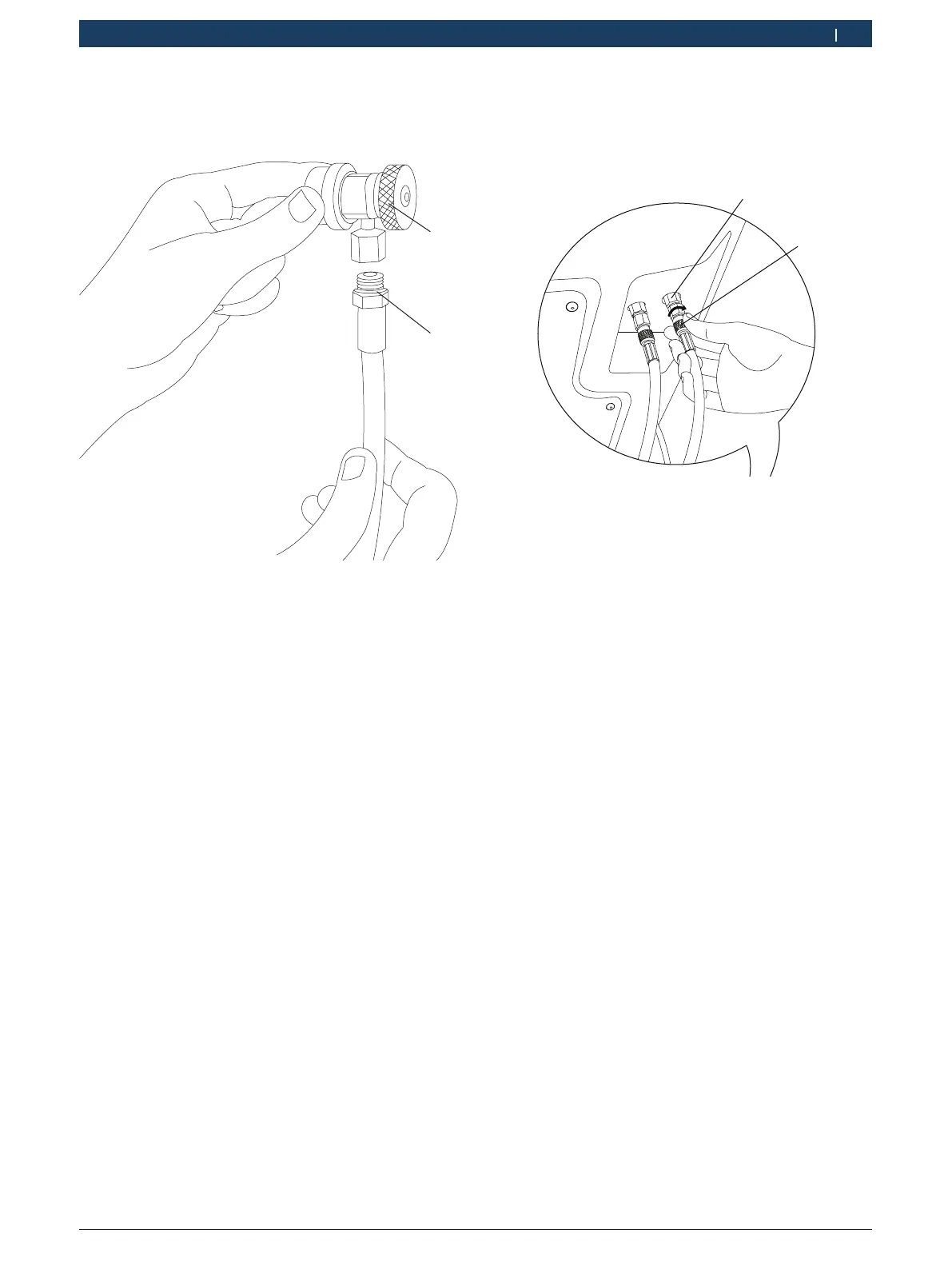

插图19: 将接头固定在软管上
1.接头
2.O形圈
! 不能用任何工具来拧紧接头。
! 确保用来连接接头与软管的O形圈在拧紧接头前正确安
放。O形圈的不正确安放会对ACS651/751造成损害。
11. 将服务管线（图20,编号2）的末端接头与内联过滤器
（图20,编号1）相连。
i 不要互换HP和LP软管接头。连接管线前，注意前板上的
红色/蓝色的贴纸。
i 确保管线连接正确。不当的管线连接将可能导致制冷剂的
泄漏而造成冻伤。确保快速连接器未损坏。
459897_50Nkv
2
1
插图20: 连接服务管线
1.服务管线
2.内联过滤器
12. 拧紧管线连接。
i 用手拧紧终端连接。不要使用任何工具。
13. 检查纸卷目前是否在打印机内。如果不在，将纸卷插入
打印机，（参见第7.7节）
