7.6 Wymiana filtrów szeregowych
Filtry szeregowe muszą być wymieniane zawsze, gdy
wymieniany jest filtr osuszacz.
Filtry szeregowe mają wkłady filtrujące
(Rys. 29, poz. 2) umieszczone w korpusie filtru.
1
2
3
4
459897_44Nk
v

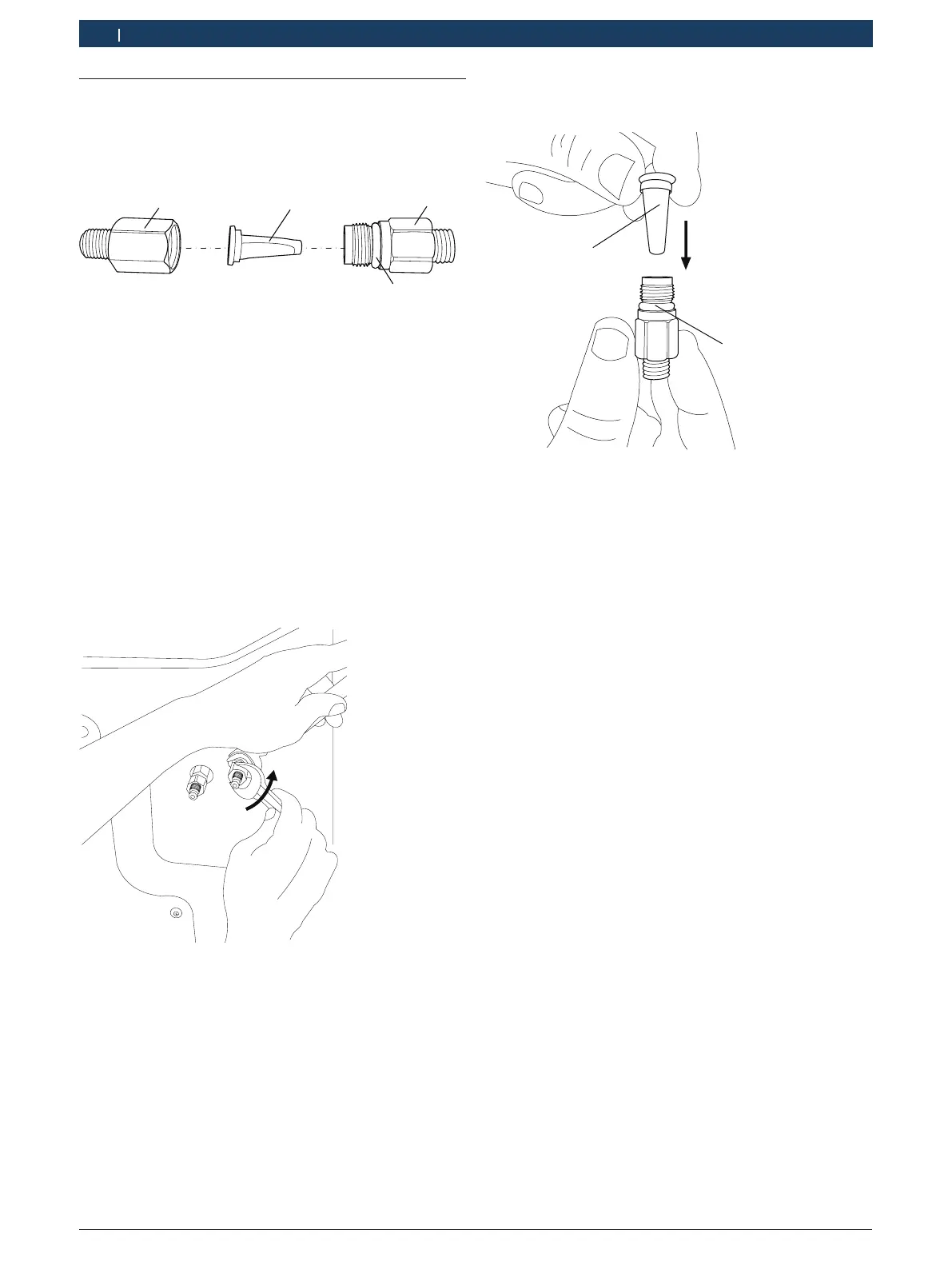

Rys. 29: Widok filtru szeregowego
1. Adapter dla kolektora
2. Wkład filtru
3. Adapter dla wężyków
4. Pierścień uszczelniający typu O-ring
Podczas wymiany konieczna jest tylko wymiana wkła-
du filtru.
1. Przeprowadź opróżnianie wężyka (zobacz rozdział
6.9).
2. Wyłącz główny wyłącznik zasilania prądem elektrycz-
nym.
3. Odłącz kabel zasilania od sieci energetycznej.
4. Odłącz wężyki od filtrów szeregowych.
5. Chwyć adapter rozgałęźnika (Rys. 29, Rozdz. 3)
kluczem narzędziowym. Odkręć adapter (Rys. 29,
Rozdz. 3) węży w sposób pokazany na rys. 30.
459897_45Nkv
Rys. 30: Usuwanie adaptera wężyków.
6. Wyjmij wkład filtru (Rys. 29 poz. 2) z wnętrza ada-
ptera.
1
2
459897_43Nkv
Rys. 31: Wyjmowanie wkładu filtru
7. Umieść nowy wkład filtru (Rys. 31 poz. 1) w środku
adaptera, jak pokazano na rysunku.
i Upewnij się, czy pierścień uszczelniający typu O-ring
znajduje się na swoim miejscu i czy nie jest uszko-
dzony. Jeżeli jest uszkodzony, wymień go.
8. Wkręć filtry szeregowe z powrotem do adaptera.
i Uważaj, by nie uszkodzić zespołu adaptera
rozgałęźnika (Rys. 29, Rozdz. 1) przy dokręcaniu
adaptera węży (Rys. 29, Rozdz. 3).
9. Zamocuj wężyki HP i LP do filtrów szeregowych.
"Filtry szeregowe zostały wymienione.
