Konserwacja | ACS 651/751 | 563
1 689 988 238 2012-11-07| Robert Bosch GmbH
pl
i Do mocowania i demontażu filtru osuszacza należy
użyć odpowiedniego klucza maszynowego.
7. Zainstaluj nowy filtr osuszacz. Upewnij się, czy na
części z powierzchnią styku filtru znajdują się pier-
ścienie uszczelniające typu O-ring.
459897_46Nkv
C
O
M
B
O
F
I
L
T
E
R
R
-
1
3
4
a
O
N
L
Y
R
E
F
E
R
T
O
S
E
R
I A
L
L
A
B
E
L
O
N
J
3
1
1
0
R
E
A
R
O
F
M
A
C
H
I
N
E
F
O
R
R
E
-
O
R
D
E
R
I
N
F
O
R
M
A
T
I
O
N
C
O
N
T
E
N
T
S
M
A
Y
B
E
P
R
E
S
S
U
R
I
Z
E
D
W
I
T
H
R
E
F
R
I
G
E
R
A
N
T
H
A
N
D
L
E
W
I T
H
C
A
R
E
F
I
L
T
E
R
D
R
I
E
R
P
I
N
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
1

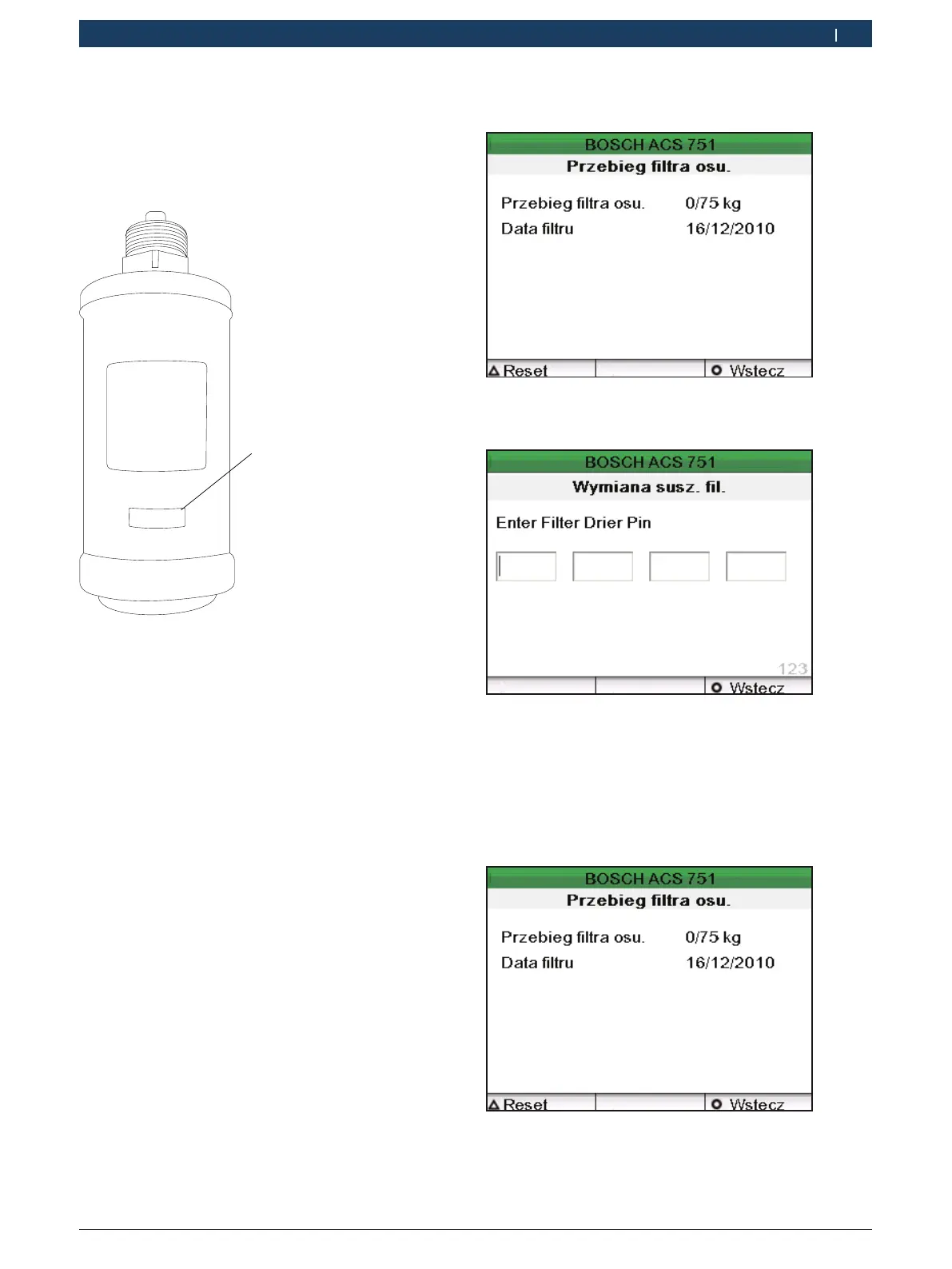

Rys. 28: Filtr osuszacz
1 Usytuowanie numeru PIN na filtrze osuszaczu.
8. Dokręć nakrętkę mocującą.
! Upewnij się, czy dokręcasz nakrętkę mocującą jedy-
nie po prawidłowym połączeniu gwintów między fil-
trem osuszaczem i kolektorem. Jeżeli gwint zeskoczy
podczas dokręcania, może przyczynić się do uszko-
dzenia filtru osuszacza i kolektora.
! Upewnij się, czy podczas wymiany filtru osuszacza
nie psujesz połączeń wiązek przewodów elektrycz-
nych i wężyków.
9. Zamknij pokrywę otworu serwisowego.
10. Podłącz kabel zasilania do gniazdka zasilania urzą-
dzenia ACS 651/751.Podłącz kabel zasilania do sieci
energetycznej.
11. Włącz zasilanie urządzenia ACS 651/751.
12. W menu głównym wybierz "Konserwacja ACS".
13. W menu Konserwacji, wybierz "Zerowanie filtru".
 Wyświetlony zostanie następujący ekran.
 W przypadku urządzenia ACS 651, przejdź do kro-
ku 15. W przypadku urządzenia ACS 751, wyświe-
tlony zostanie następujący ekran.
! Nie wolno instalować z powrotem zużytego filtru osu-
szacza.
14. Wprowadź 16 cyfrowy kod PIN nowego filtru osu-
szacza.
15. Wciśnij klawisz .
 Wyświetlony zostanie następujący ekran.
"Wymiana filtru osuszacza i zerowanie licznika okresu
przeglądu zostało przeprowadzone pomyślnie.
