406 | ACS 651/751 | Opdrachtnl
4.10.2 Programmavolgorde
1. Verbind de adapter met de aansluiting op de externe
koelmiddelcilinder.
2. Verbind de rode (HP) snelkoppeling op de
ACS 651/751 met de verbindingsadapter op de ex-
terne koelmiddelcilinder.
3. Haal de koppelingen aan.
Waarschuwing – gevaar voor bevriezing!
Als er koelmiddel ontwijkt, is er gevaar
voor bevriezingen aan handen en het
lichaam.
¶ Draag een veiligheidsbril.
¶ Draag beschermende handschoenen.
4. Open afsluitkleppen op de externe koelmiddelcilinder.
De huidige interne druk van de externe
koelmiddelcilinder wordt getoond op de HP
manometer.

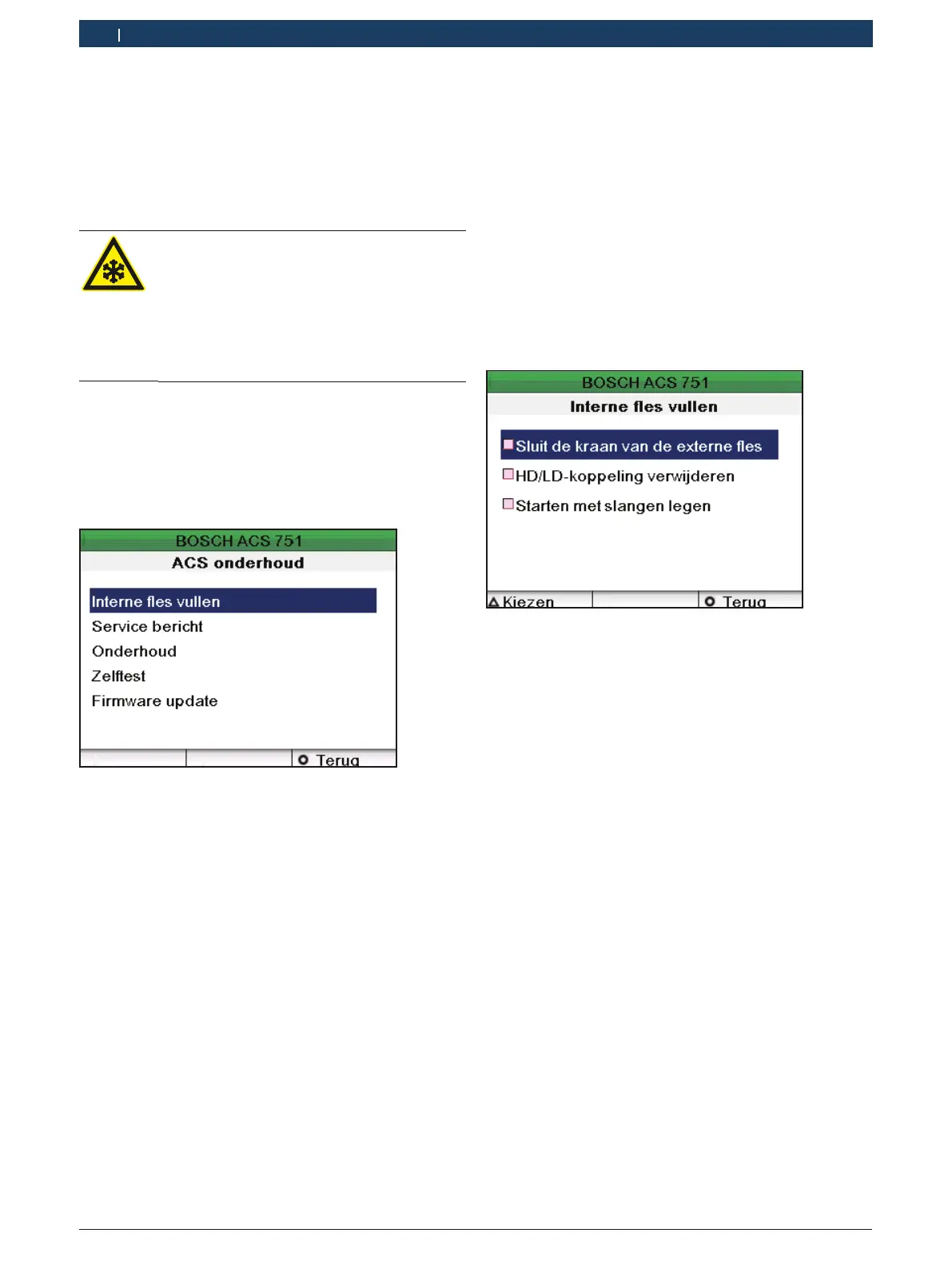

5. In het hoofdmenu selecteert u "ACS onderhoud" en
drukt u op E.
6. Druk op E om "Interne fles vullen" te selecteren.
i Om een betrouwbare werking te garanderen wordt
aanbevolen de optimale koelmiddelhoeveelheid te
gebruiken. De optimale koelmiddelhoeveelheid voor de
ACS 651/751 is
8 kg - 9 kg. Als er minder wordt gebruikt, kunt u het
koelmiddel niet bijladen tijdens de service. Wanneer
de hoeveelheid te veel is, kunt u het koelmiddel tijdens
het onderhoud eventueel niet bijstellen.
i Normaal gesproken overschrijdt het bijgevulde koelmiddel
de ingestelde hoeveelheid met 200 tot 400 gram. Dit komt
omdat het koelmiddel uit het interne koelmiddel
circuit ook wordt leeggemaakt. Als koelmiddel voor
de eerste keer wordt bijgevuld, voegt u 1,3 kg toe
aan de ingestelde hoeveelheid. De resterende hoe-
veelheid is de achterblijvende koelmiddel hoeveelheid
in de interne cilinder.
7. Druk op E.
8. Voer de bij te vullen hoeveelheid R134a in en druk
op E.
Het vullen van de interne koelmiddelcilinder start.
Nadat het interne koelmiddel is bijgevuld wordt de
hoeveelheid bijgevuld koelmiddel getoond.
i Om het vullen van de interne koelmiddelcilinder te
stoppen drukt u op de c toets.
i De tijd nodig voor het vullen van 10 kilogram
koelmiddel is ongeveer 45 minuten.
9. Nadat de interne koelmiddeltank is gevuld, ver-
schijnt het volgende scherm.
10. Draai de snelkoppelingen linksom en maak de kop-
pelingen die de twee cilinders verbinden los. Druk
op .
11. Maak de koppelingen die de twee cilinders verbinden
los. Druk op .
12. Druk op om de slang af te tappen.
13. Om terug te keren naar het hoofdmenu, drukt u c
twee maal in.
"De interne koelmiddeltank is gevuld.
i Om te controleren of de hoeveelheid koelmiddel in
de interne koelmiddeltank na het vullen compleet is
drukt u op de i toets.
