3.4 Opis działania urządzenia
Urządzenie diagnostyczne ACS 651/751 jest w pełni auto-
matycznym, przenośnym urządzeniem o zwartej budowie
służącym do obsługi układu klimatyzacji. Urządzenie dia-
gnostyczne ACS 651/751 może być obsługiwane ręcznie
lub automatycznie.
3.4.1 Uchwyty
Uchwyty (Rys. 1, poz. 1) służą do łatwego przemiesz-
czania urządzenia diagnostycznego ACS 651/751.
3.4.2 Interfejs człowiek-maszyna (HMI)
i
C
!
HP
LP
1
2
3
5
4
6
7
1
2
3
4
5
6
7
8
9
*
+
0
ABC
123
]
459897_6Nkv

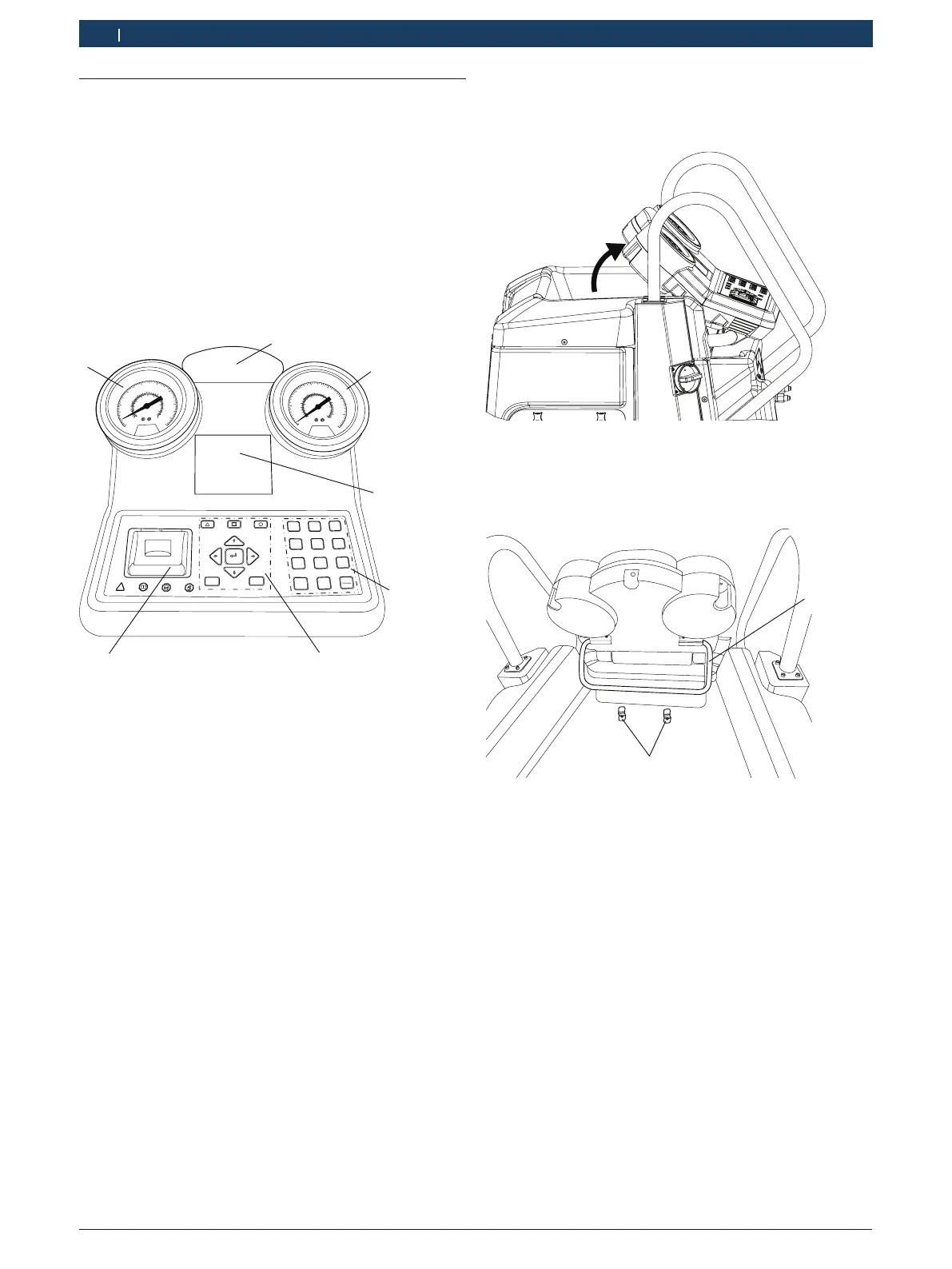

Rys. 3: ACS 651/751 Moduł HMI
1 Manometr wysokiego ciśnienia
2 Kontrolka stanu i ostrzegawcza
3 Manometr niskiego ciśnienia
4 Wyświetlacz LCD
5 Klawisze do wprowadzania danych
6 Klawisze wyboru i funkcji
7 Drukarka
Moduł HMI może być podnoszony i blokowany na pozy-
cji z wykorzystaniem wspornika HMI (Rys. 5, poz. 1) z
tyłu modułu HMI.
459897_17Nkv
Rys. 4: Podnoszenie modułu HMI
Pociągnąć wspornik HMI (Rys. 5, poz. 1) pod mo-
duł HMI. Wsunąć wspornik HMI pod płytki blokujące
(Rys. 5 poz. 2) znajdujące się na płycie górnej.
2
1
Rys. 5: Mocowanie modułu HMI na pozycji
1 Wspornik HMI
2 Płytki blokujące
Manometry ciśnieniowe (Rys. 3, poz. 1 i 3 ) w modu-
le HMI służą do monitorowania ciśnienia podczas róż-
nych etapów obsługi układu klimatyzacji samocho-
du. Status różnych faz obsługi wyświetlany jest w trak-
cie jej trwania na wielokolorowym wyświetlaczu LCD
(Rys 3, poz. 4). Wymagane podczas obsługi wartości
wejściowe wprowadzane są za pomocą klawiszy wpro-
wadzania danych (Rys. 3, poz. 5), znajdujących się na
klawiaturze.
Klawisze wyboru oraz funkcji (Rys. 3, poz. 6) znajdujące
się na klawiaturze służą do nawigacji pomiędzy opcjami
menu w interfejsie użytkownika.
