200 | ACS 651/751 | Descripción del productoes
Descripción Número de pedido
Peso para comprobar la calibración F 002 DG3 4RD
Adaptador de botellas para expertos F 002 DG1 500
Protector de cantos - Asa izquierda F 002 DG3 4VA
Protector de cantos - Asa derecha F 002 DG3 4VB
Agregado CAN – Aceite POE F 002 DG2 4H7
Enchufe de conexión HP-LP F 002 DG3 4XK
3.3 Descripción de la unidad
0
2
4
6
8
10
0
5
10
15
20
25
30
35
12
HP
LP
14
!
2
ABC
3
DEF
6
MNO
ABC
123
8
TUV
7
PQRS
5
JKL
4
GHI
1
c
i
+
*
9
WXYZ
0
]
1 2 3
4
7
6
5
459897_18Nkv
8
9
10

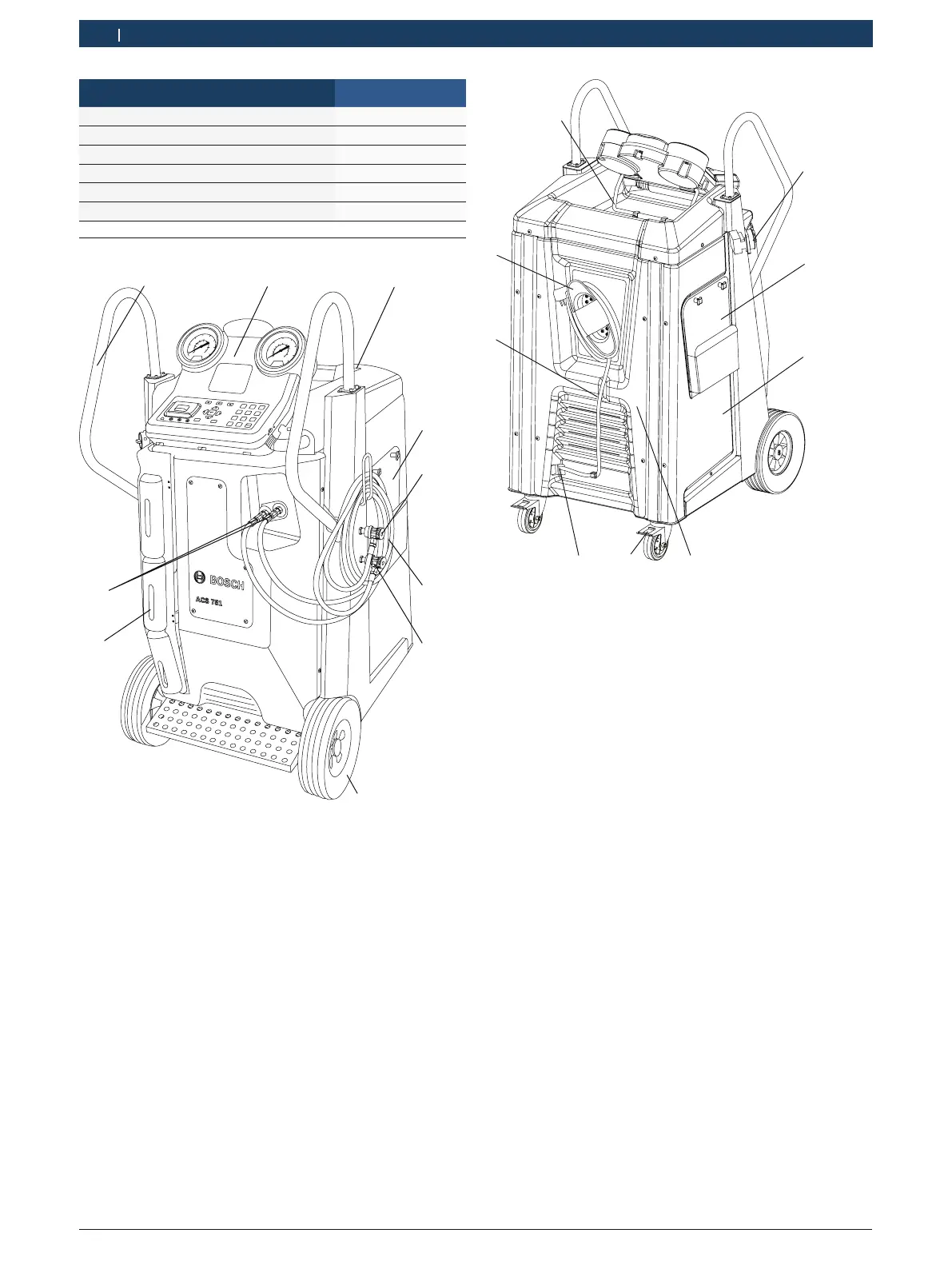

Fig. 1: Vista delantera
1 Asa
2 Interfaz hombre-máquina (HMI)
3 Panel superior
4 Compuerta de servicio
5 Acoplador rápido HP
6 Mangueras de servicio
7 Acoplador rápido LP
8 Rueda delantera
9 Compuerta delantera de servicio
10 Filtros en línea
459898_19Nkv
1
2
3
4
567
9
8
Fig. 2: Vista trasera
1. Soporte de la HMI
2 Interruptor principal
3 Compuerta de servicio
4 Panel izquierdo
5 Panel trasero
6 Rueda trasera con freno
7 Toma eléctrica
8 Cable de alimentación
9 Sujetacable
