Bosch ACS 751 - 管线排放; 空调性能测试

程序说明|ACS651/751|737
1 689 988 238 2012-11-07| Robert Bosch GmbH
zh

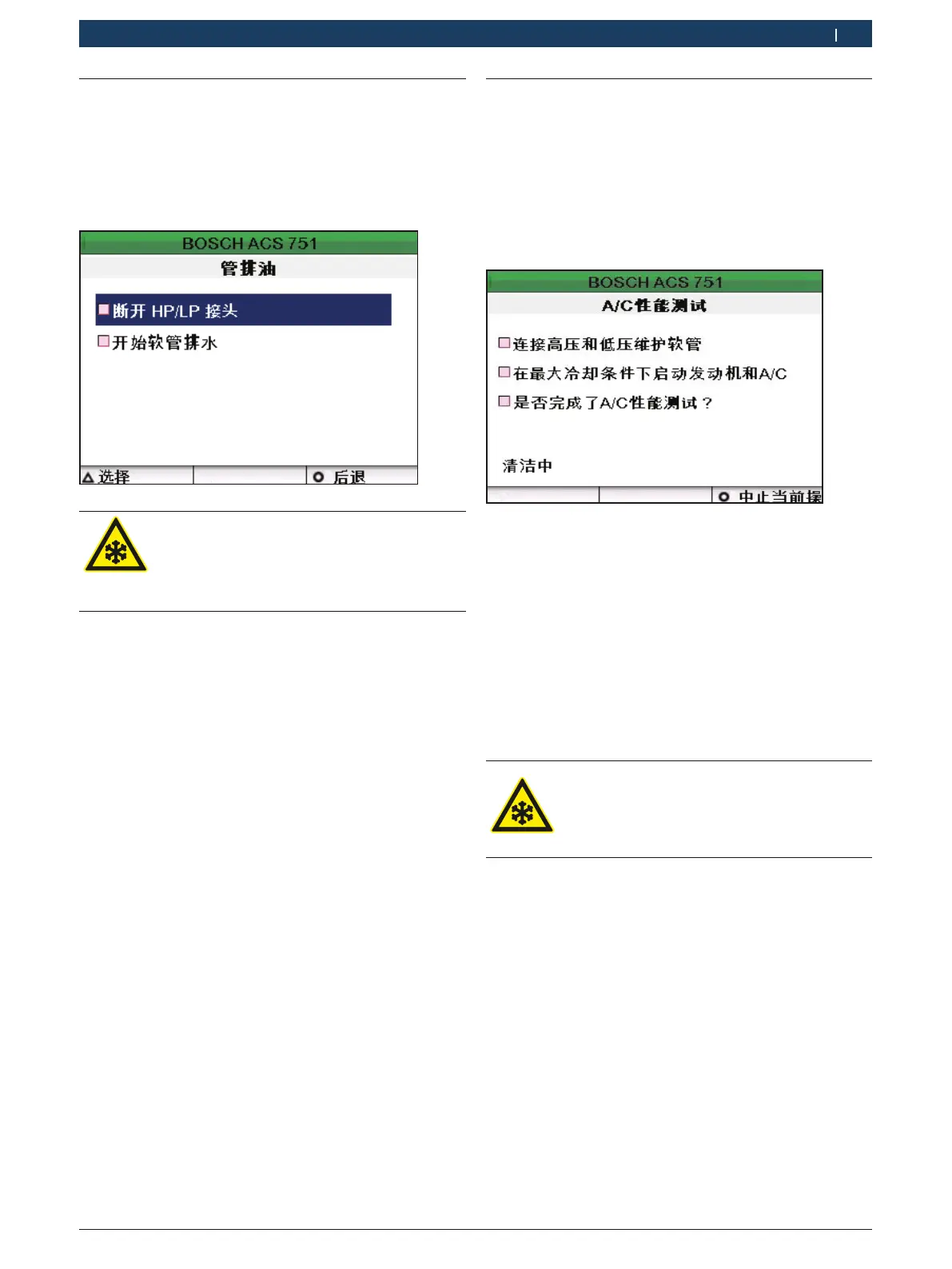

6.12 空调性能测试
进行空调性能测试可以检查汽车空调系统的制冷是否有效。
这项诊断可在汽车空调服务之前或之后进行。然而，汽车空
调系统中的R134a量会有少量改变的风险。
1. 在主菜单中，选择“车辆空调服务”并按下E。
2. 选择运营商名称并按下E.
3. 选择"额外服务"→"A/C性能测试".
4. 按下E.
 显示如下页面.
5. 等待直至清理完毕。然后，将高压和低压服务软管连至汽
车空调系统的服务连接。按下.
6. 将汽车变速杆推至Neutral.
7. 将汽车空调开启至最大(将制冷开至最大).按下.
8. 基于空调或汽车制造商的建议进行空调系统测试。
$ 格栅温度
$ 高压表和低压表读数
9. 空调系统测试完成后，关闭引擎及汽车空调系统。按下
。
10. 等待两分钟。
 将显示管排油页面。
警告-小心冻伤!
如果制冷剂溢出，手和身体会有冻伤的风险。。
¶ 小心断开填充软管，因所有软管均可能含有已
被加压的制冷剂。
11. 将快速耦合器沿逆时针方向旋转并将高压/低压耦合器从
汽车上的服务连接拔出。按下.
12. 按下 来选择“开始软管排水”。中止软管排放，按
下c。
 软管排放开始。
6.11 管线排放
每次进行车辆空调控制服务时，均需将制冷剂从软管中排
出。
1. 在主菜单中，选择“车辆空调控制服务”并按E。
2. 选择操作人员姓名并按E。
3. 选择“额外服务”→ "管排油”并摁下E。
 将显示管排油页面。
警告-小心冻伤！
如果制冷剂溢出，可能造成手和身体冻伤。
¶ 小心断开填充软管，因所有软管均可能含有已
被加压的制冷剂。
4. 反時針轉動快速耦合器，將高壓/低壓耦合器自車輛維
修接頭處拆下。
5. 按来选择“管线排放”。如需中止管线排放，请按c。
"管线排放开始。
