332 | ACS 651/751 | Ta i driftsv
4. Stick in handtagsänden utan fläns i genomföringen.
459897_62Nkv

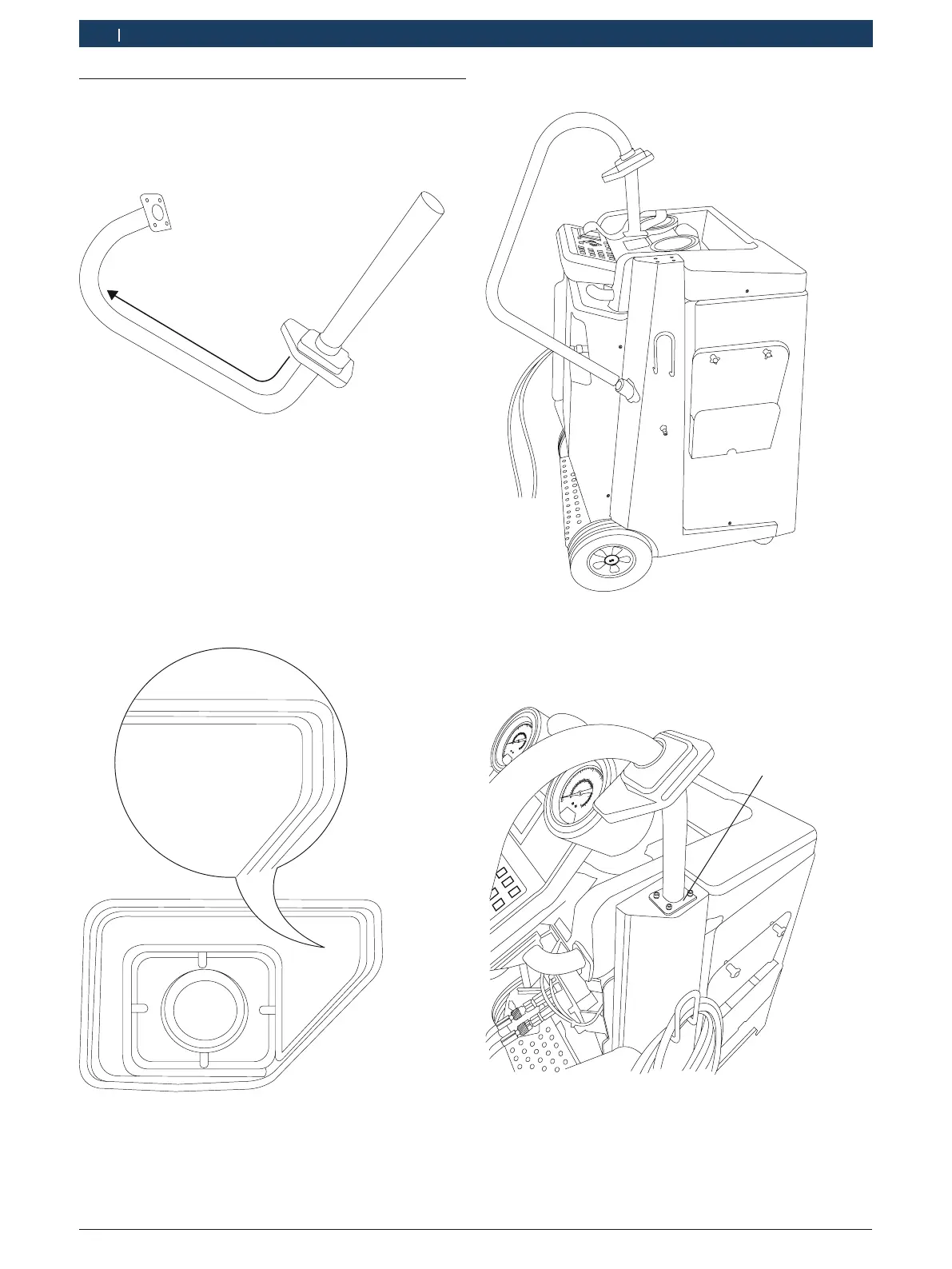

Fig. 17: Stick in handtagen i hylsorna
5. Placera andra änden av handtaget så att den flänsa-
de änden (fig. 18. pos. 1) med skruvhål passar med
skruvhålen på chassit.
459897_61Nkv
1
Fig. 18: Montering av handtagen på chassit
1. Fläns
6. Stick in skruvarna i skruvhålen och dra åt skruvarna
för att fästa handtaget på plats.
7. Tryck kantskyddet för att täcka området runt flänsen.
4.2 Före första inkopplingen
1. Ta bort förpackningsmaterialet från handtaget.
2. Fäst ett handtag i taget.
3. För in kantskyddet genom handtagsänden utan flän-
sen. Tryck kantskyddet nära flänsen.
459897_55Nkv
Fig. 15: Montering kantskydd
i Förväxla inte kantskydden för höger och vänster
handtag. Kantskyddets profil kommer inte att passa
till chassit om det förväxlas.
i Vänd kantskyddet och ta hänsyn till markeringen.
Markeringen för kantskyddet för höger handtag är
"R" och för vänster handtag "L". Följande illustration
visar markeringen på kantskyddet för höger handtag.
R
R
459897_56Nkv
Fig. 16: Kantskydd för höger handtag
