8. Sätt fast det andra handtaget på samma sätt på
chassit.
9. Ta bort slangarna, HP och LP kopplingar från för-
packningslåda.
10. För in kopplingen och dra åt.
459872_4lNkv
2
1

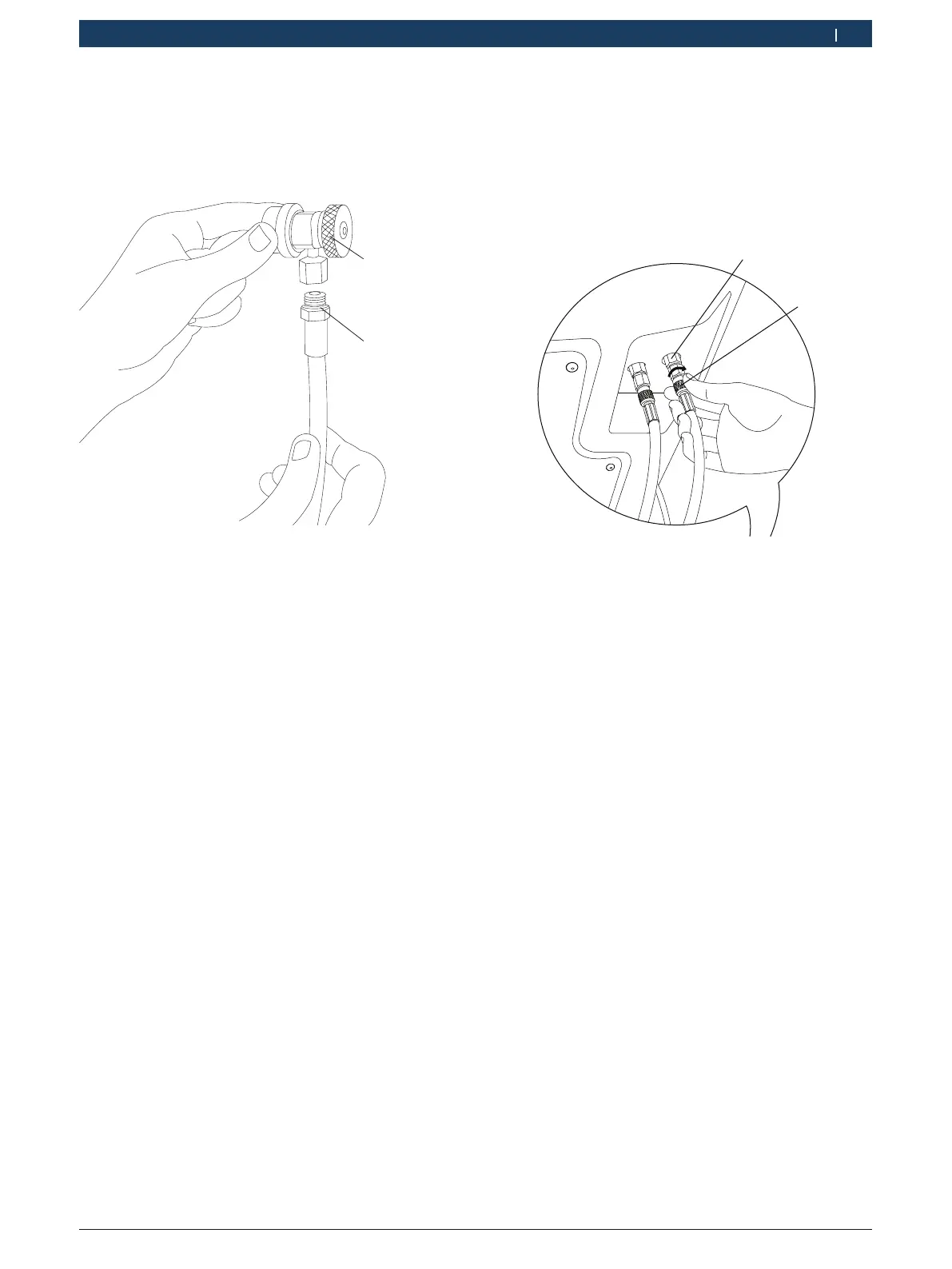

Fig. 19: Fäst kopplingarna på slangarna
1 Koppling
2 O-ring
! Använd inga verktyg för att dra åt kopplingarna.
! Kontrollera att O-ringarna som används för att
ansluta kopplingarna till slangarna är korrekt place-
rade innan kopplingen dras åt. Felaktig placering av
O-ringarna leder till skador på ACS 651/751.
11. Anslut serviceslangarnas kopplingar (fig. 20, pos.
1) till ledningsfiltren (fig. 20, pos. 2).
i Förväxla inte anslutningarna för HP- och LP-slangar-
na. Lägg märke till de röda / blå dekalerna på front-
panelen innan slangarna ansluts.
i Se till att slangarna är korrekt anslutna. Felaktig
anslutning av slangarna kan leda till att köldmedium
läcker ut med kylskada som följd. Se till att snabb-
kopplingarna är oskadade.
2
Fig. 20: Anslutning av serviceslangar
1. Ledningsfilter
2. Serviceslang
12. Sätt fast slangkopplingarna.
i Dra åt kopplingarna för hand. Använd inga verktyg.
13. Kontrollera att pappersrullen befinner sig i skriva-
ren. Om inte för man in pappersrullen i skrivaren,
(se kapitel 7.7)
