334 | ACS 651/751 | Ta i driftsv
17. Fäst olje- och UV färgflaskorna till respektive anslut-
ningar.
i Se i kapitel 3.4.8 angående information om hur man
fäster olje-/UV färgflaskorna.
18. Om oljemängden är korrekt, stäng serviceluckan
på frontpanelen. Om oljemängden är otillräcklig, ta
bort serviceluckan på vänstra panelen.
459897_15Nkv
2
1

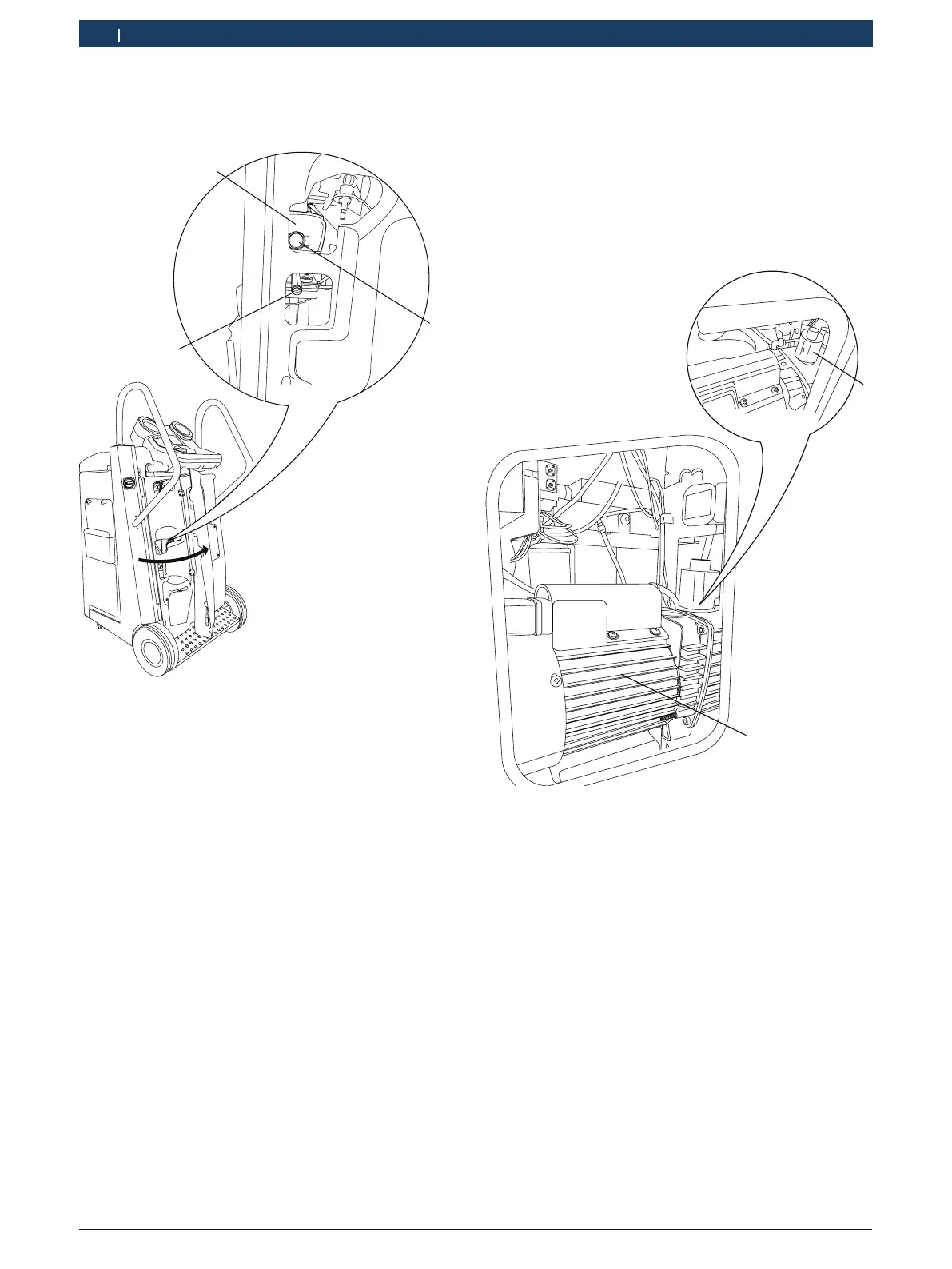

Fig. 22: Fylla på olja i vakuumpumpen
1 Skruvad plugg
2 Vakuumpump
19. Öppna den skruvade pluggen (fig. 22, pos. 1) på
vakuumpumpen.
20. Fyll på tillräcklig oljemängd i vakuumpumpen. Avläs
oljenivån genom serviceluckan på frontpanelen.
i Se kapitel 7.1 för beställningsnumret för vakuum-
pumpolja.
21. Stäng främre serviceluckan.
22. Stäng serviceluckan på vänster panel.
14. Kontrollera att pappersrullen är insatt i skrivaren.
Om inte, sätt in pappersrullen i skrivaren.Öppna
främre serviceluckan (fig. 1, pos. 9).
459897_16Nkv
1
2
3
Fig. 21: OIjenivå i vakuumpumpens synglas
1. Vakuumpump
2. Synglas
3. Avtappningsplugg
15. Avläs oIjenivån på vakuumpumpens synglas
(fig. 21, pos. 2). Minst halva synglaset ska vara
täckt med olja.
i Finns ingen olja i vakummpumpen, kontakta kund-
tjänst.
16. Stäng vakuumpumpens skruvplugg (Fig. 22. Pos. 1).
