188 | ACS 651/751 | Maintenancefr
7.9 Remplacer les tuyaux de 3 m par des
tuyaux de 6 m
Pour remplacer les tuyaux de 3 m par des tuyaux de 6
m, procédez comme suit :
i La référence des tuyaux de 6 m est F 002 DG1 458.
Avertissement : risque de gelures !
Il y a risque de gelures aux mains et sur le
corps si du réfrigérant s'échappe.
¶ Débranchez les tuyaux avec précaution
car ils contiennent du réfrigérant sous
pression.
¶ Portez des gants de protection.
¶ Portez des lunettes de protection.
1. Effectuez la purge des tuyaux (voir chapitre 6.9).
2. Coupez l'alimentation secteur.
3. Débranchez le câble d'alimentation de l'alimentation
secteur.
4. Débranchez le câble d'alimentation de la prise secteur.
5. Détachez les raccords rapides des tuyaux d'entretien.
459878_1Nkv

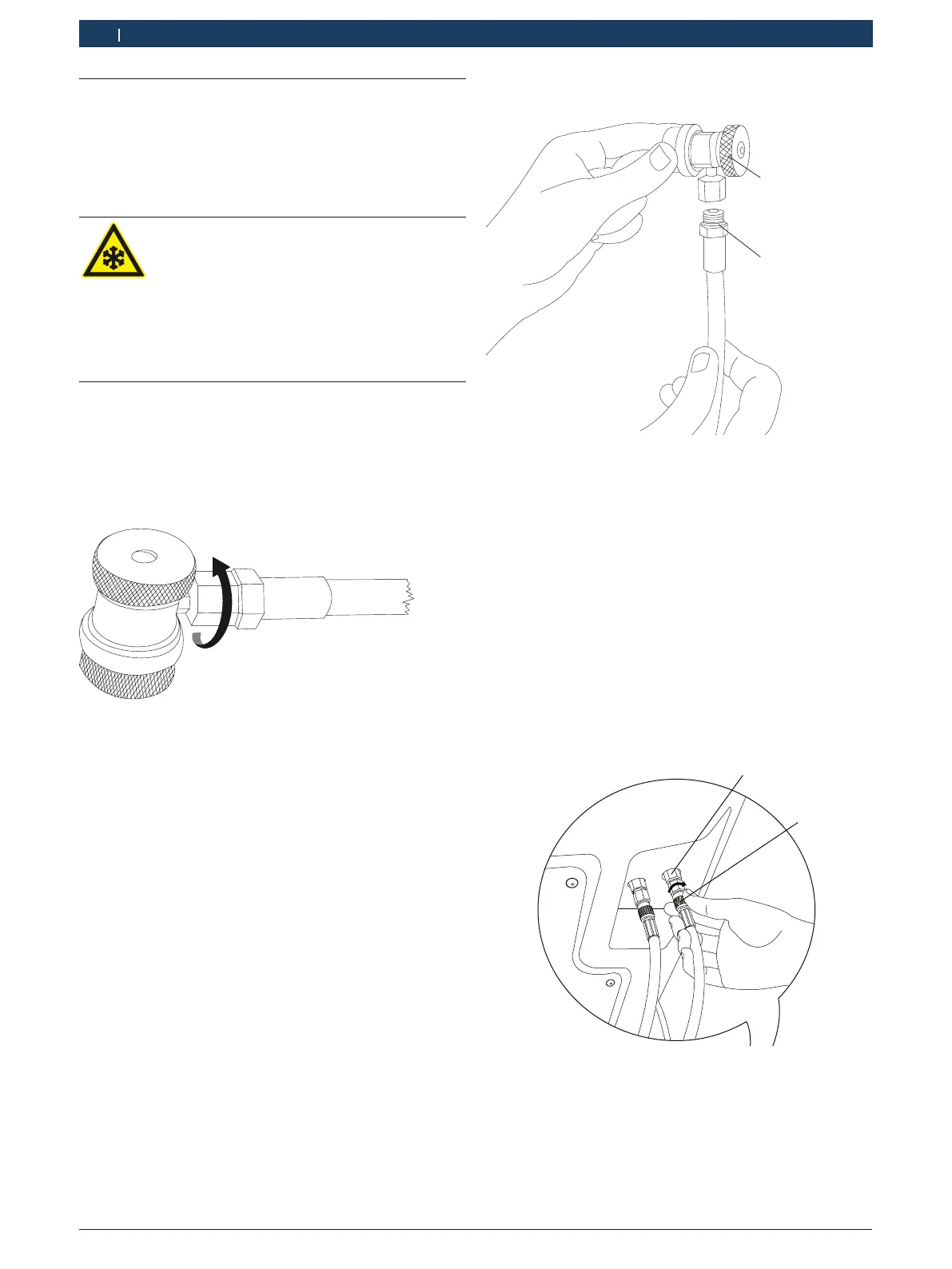

Fig. 35: Détacher les raccords rapides des tuyaux.
6. Débranchez le tuyau de 3 m des filtres en ligne.
i N'utilisez pas d'outils pour desserrer les raccords de
tuyau.
7. Raccordez les raccords d'extrémité des tuyaux de
6 m (Fig. 37, pos. 2) aux filtres en ligne (Fig. 37,
pos. 1).
i Assurez-vous que les tuyaux sont correctement rac-
cordés. Des tuyaux mal raccordés peuvent occasion-
ner des fuites de réfrigérant entraînant des gelures.
8. Serrez le raccord de tuyau.
i Serrez les raccords d'extrémité à la main. N'utilisez
pas d'outils.
9. Fixez les raccords rapides sur les tuyaux de 6 m.
459872_4lNkv
2
1
Fig. 36: Fixer les raccords aux tuyaux
1. Raccord
2. Joint torique
! N'utilisez pas d'outils pour serrer les raccords.
i Veillez à ce que les joints toriques (Fig. 36, pos. 2)
destinés à relier les raccords aux tuyaux soient cor-
rectement installés avant de serrer les raccords. Le
mauvais positionnement des joints toriques a pour
effet d'endommager l'ACS 651/751.
i Ne réutilisez pas de joints toriques endommagés.
Commandez de nouveaux joints toriques s'ils sont
endommagés.
2
Fig. 37: Raccorder les tuyaux d'entretien
1. Filtre en ligne
2. Tuyau d'entretien
10. Raccordez le câble d'alimentation à la prise secteur.
11. Raccordez le câble d'alimentation à l'alimentation
secteur.
