268 | ACS 651/751 | Descrizione del prodottoit
3.4.10 Filtri in linea
I tubi per alta e bassa pressione sono collegati all'
ACS 651/751 tramite i filtri in linea
(fig. 1, pos. 10). I filtri in linea impediscono l'ingresso
di particolato esterno nel segmento idraulico interno
dell'ACS 651/751.
3.4.11 Freni
Si può evitare che l'ACS 651/751 scivoli applicando i
freni (fig. 2, pos. 6) alle ruote posteriori.
3.4.12 Cavo di alimentazione e interruttore princi-
pale
Il cavo di alimentazione è collegato alla mandata
(fig. 2, pos. 7) e poi alla rete di alimentazione. Quando
non viene utilizzato, il cavo di alimentazione può essere
avvolto sull'avvolgicavo (interruttore principale, pos. 9)
sul pannello posteriore (fig. 2, pos. 5). L'ACS 651/751
può essere accesso ruotando l'interruttore in posizione
verticale.
I

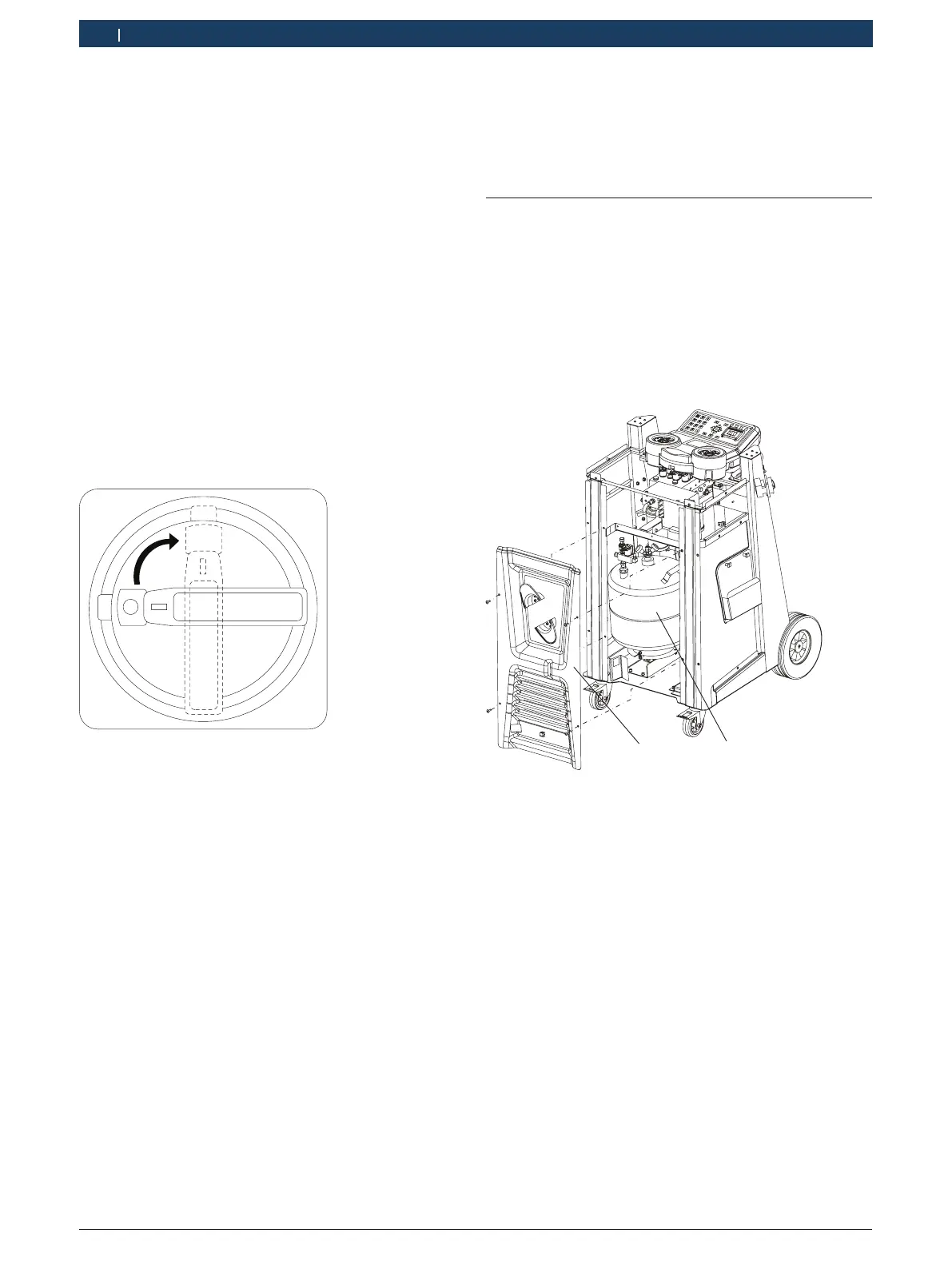

Fig. 13: Interruttore principale
4. Messa in funzione
i Tutte le operazioni descritte nel capitolo 4 vanno ese-
guite prima della manutenzione iniziale del sistema
climatizzazione veicolo.
4.1 Eliminazione dell'imballaggio per il
trasporto
1. Togliere la scatola in cartone.
2. Togliere l'imballaggio per il trasporto.
3. Togliere i componenti posizionati sotto
l'ACS 651/751.
4. Estrarre l'ACS 651/751 dal pallet per l'imballaggio.
5. Scollegare il cavo di alimentazione dall'alimentazione
di tensione
6. Aprire il pannello posteriore (Fig. 14, Pos. 2).
459898_30Nkv
2 1
Fig. 14: Apertura del pannello posteriore
7. Togliere l'imballaggio per la bombola del refrigerante
(Fig. 14, Pos. 1).
! Quando si toglie l'imballaggio intorno alla bombola
del refrigerante, assicurarsi che i tubi flessibili dalla
bombola non tocchino il telaio, né l'essiccatore filtro.
Assicurarsi anche che i collegamenti elettrici al rac-
cordo di spurgo aria e il sensore di temperatura sulla
bombola non siano danneggiati.
8. Controllare visualmente se ci sono perdite di olio.
i Non scollegare i raccordi elettrici, né manomettere i
componenti interni.
i Se ci sono danneggiamenti o perdite, contattare il
servizio assistenza.
9. Chiudere il pannello posteriore.
