Bosch ACS 751 - Beskrivning Av Enhet

1 689 988 238 2012-11-07| Robert Bosch GmbH
326 | ACS 651/751 | Produktbeskrivningsv
Beskrivning Ordernummer
Burk montering - POE olja F 002 DG2 4H7
HP-LP anslutningskontakt F 002 DG3 4XK
3.3 Beskrivning av enhet
0
2
4
6
8
10
0
5
10
15
20
25
30
35
12
HP
LP
14
!
2
ABC
3
DEF
6
MNO
ABC
123
8
TUV
7
PQRS
5
JKL
4
GHI
1
c
i
+
*
9
WXYZ
0
]
1 2 3
4
7
6
5
459897_18Nkv
8
9
10

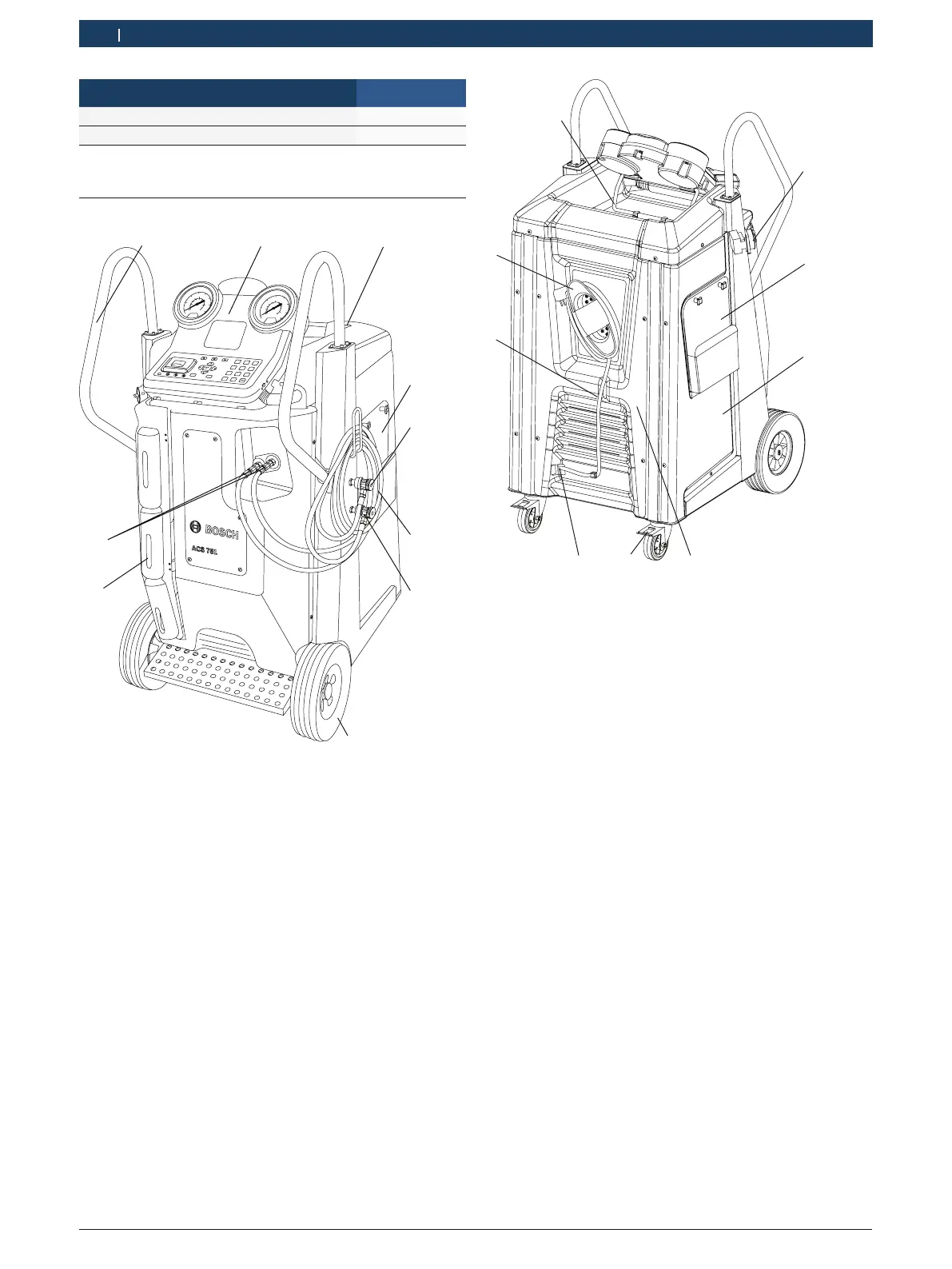

Fig. 1: Vy framifrån
1 Handtag
2 Användargränssnitt (HMI)
3 Övre panel
4 Servicelucka
5 HP snabbkoppling
6 Serviceslangar
7 LP snabbkoppling
8 Framhjul
9 Främre servicelucka
10 Ledningsfilter
459898_19Nkv
1
2
3
4
567
9
8
Fig. 2: Vy bakifrån
1. HMI stötta
2 Huvudströmbrytare
3 Servicelucka
4 Vänster panel
5 Bakre panel
6 Bakhjul med broms
7 Kabelintag
8 Nätkabel
9 Kabelhållare
