7.6 Boru içi filtrelerin değiştirilmesi
Boru içi filtreler, filtre kurutucusu her değiştirildiğinde
değiştirilmelidir.
Boru içi filtreler, filtre gövdesinin içine
takılan bir filtre parçasından (Şek. 29, Num. 2) ibarettir.
1
2
3
4
459897_44Nk
v

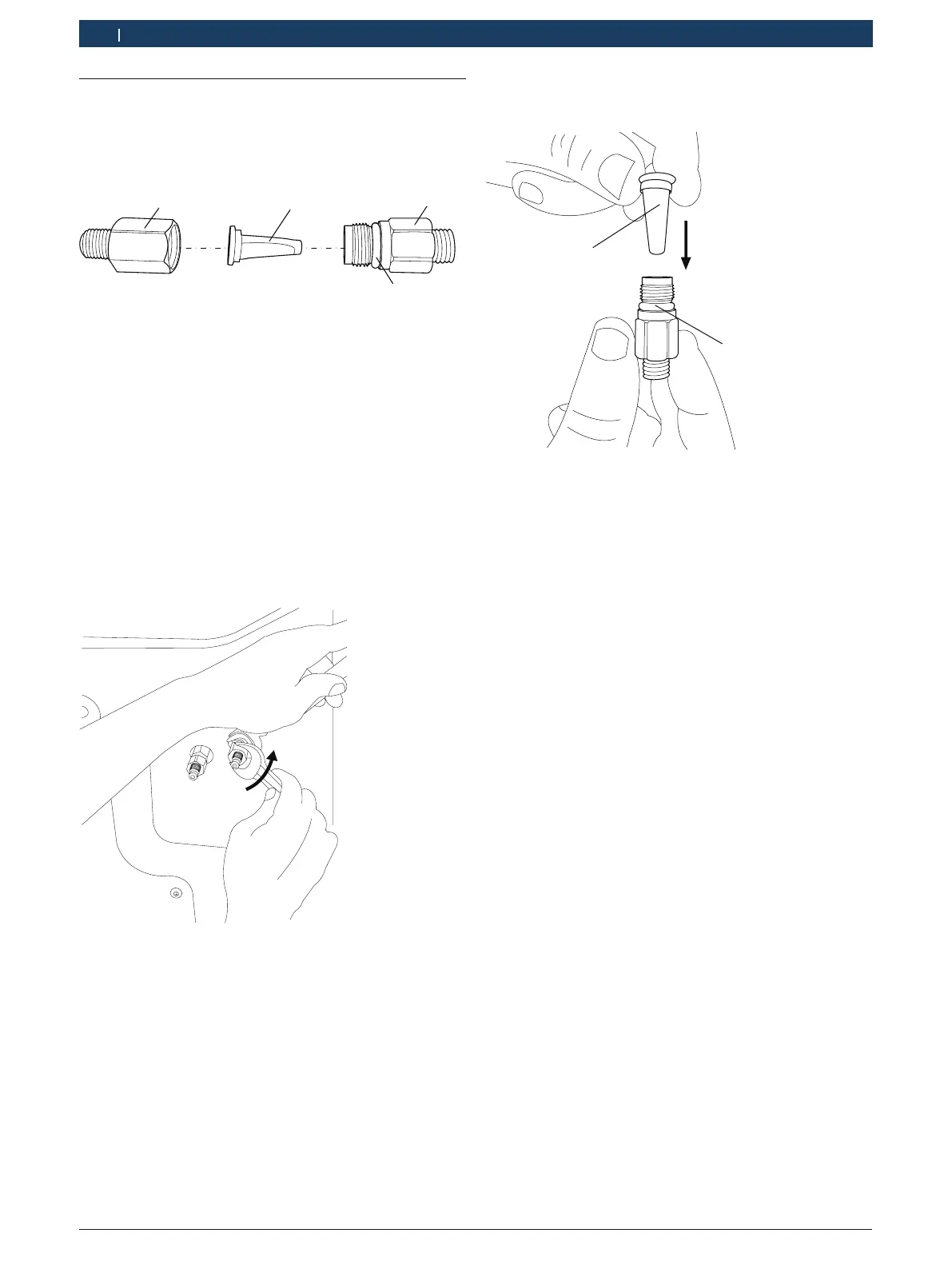

Fig. 29: Boru içi filtreye genel bakış
1. Manifold için adaptör
2. Filtre parçası
3. Hortumlar için adaptör
4. O-halka
Değiştirme esnasında, yalnızca filtre parçasını değiştir-
mek gerekmektedir.
1. Hortum tahliyesi yapın (bkz. bölüm 6.11).
2. Ana anahtarı kapatın.
3. Elektrik kablosunu ana güç kaynağından ayırın.
4. Hortumları boru içi filtrelerden ayırın.
5. Manifold için olan adaptörü (Şek. 29, Poz. 3) bir an-
hatarla kavrayın. Hortumlar için olan adaptörü (Şek.
29, Poz. 3) şek. 30'de gösterildiği gibi döndürerek
açın.
459897_45Nkv
Fig. 30: Hortum adaptörünün çıkarılması.
6. Adaptörün içindeki filtre parçasını (Şek. 31, Num.
2) çıkarın.
1
2
459897_43Nkv
Fig. 31: Filtre parçasının çıkarılması
7. Yeni filtre (Şek. 31, Num. 1) parçasını şekilde göste-
rildiği gibi adaptörün içine takın.
i O-halkanın yerine ve hasar görmemiş olduğundan
emin olun. Hasarlıysa O-halkayı değiştirin.
8. Boru içi filtreleri çevirerek yeniden adaptöre sıkıştı-
rın.
i Hortumlar için olan adaptörü (Şek. 29, Poz. 3)
sıkıştırırken manifold için olan adaptör tertibatına
(Şek. 29, Poz. 1) zarar vermediğinizden emin olun.
9. HP ve LP hortumlarını boru içi filtrelere tutturun.
"Boru içi filtreleri başarıyla değiştirdiniz.
