Opis produktu | ACS 651/751 | 519
1 689 988 238 2012-11-07| Robert Bosch GmbH
pl
3.4.8 Butle oleju / ultrafioletowego środka kontra-
stowego
Aby odłączyć butlę ultrafioletowego środka kon-
trastowego lub świeżego oleju, pociągnij złączkę
(Rys. 10, poz. 1) nieco ku dołowi i wyciągnij butlę w
dół.
i Podczas oddzielania butli ultrafioletowego środka
kontrastowego lub świeżego oleju, nie należy używać
nadmiernej siły. Użycie nadmiernej siły może spowo-
dować uszkodzenie czujników ładunku.
459897_9Nkv

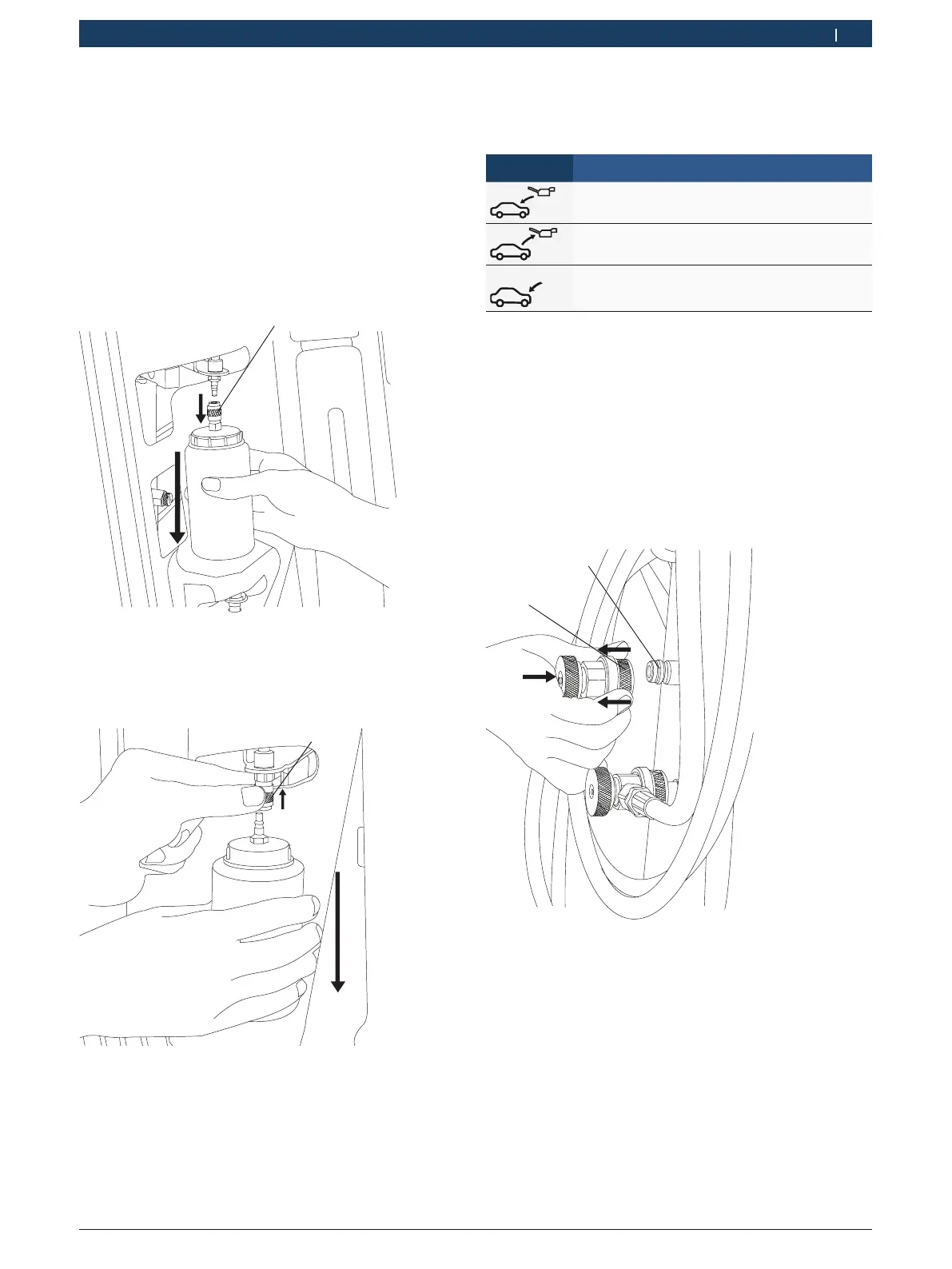

Rys. 10: Demontaż butli świeżego oleju / ultrafioletowego środka
kontrastowego
Aby odłączyć butlę świeżego oleju, pociągnij złączkę
(Rys. 11, poz. 1) nieznacznie do góry i wyciągnij butlę
w dół.
v
Rys. 11: Oddzielanie butli zużytego oleju
W celu identyfikacji butli należy korzystać z symboli
oznaczonych na pokrywie otworu serwisowego. Poniż-
sza tabela podaje zestawienie symboli i ich opisy.
Symbol Opis
Butla oleju świeżego
Butla oleju zużytego
Butla ultrafioletowego środka kontrastowego
3.4.9 Szybkozłączki
Szybkozłączki (Rys. 1, poz. 5 i 7) są podłączone do
przyłączy serwisowych w układzie klimatyzacji samo-
chodu w celu przeprowadzania prac obsługowych. Kie-
dy szybkozłączki nie są używane, mogą być podłączo-
ne do złącz dokujących. Aby oddzielić szybkozłączki od
złącz dokujących (Rys. 12, poz. 1), chwyć moletowaną
część złączki (Rys. 12, poz. 2). Naciśnij lekko złączkę i
delikatnie pociągnij do tyłu moletowaną część, aby wyjąć
ją ze złączki dokującej.
459897_14Nkv
1
2
Rys. 12: Zwalnianie szybkozłączki
Aby podłączyć szybkozłączkę do złączki dokującej,
umieść szybkozłączkę na złączce dokującej i pociągnij
do tyłu moletowaną część szybkozłączki. Delikatnie wci-
śnij.
