644 | ACS 651/751 | Ürün açıklamasıtr
3.4.6 Servis kapakları
Rutin bakım sırasında ACS 651/751'in içindeki parçalara
kolay erişim sağlanması için servis kapakları koyulmuş-
tur. Yan panellerde birer tane ve ön panelde bir tane
olmak üzere üç adet servis kapağı vardır.
i Bakımla ilgili daha fazla bilgi için bkz. bölüm 7.
Ön paneldeki servis kapağı (Şek. 1, Num. 9) yağ ve UV
maddesi şişesine erişim sağlar.
Ön paneldeki servis kapağını açmak için kapıyı tutun ve
yavaşça dışarı doğru çekin.
459897_48Nkv

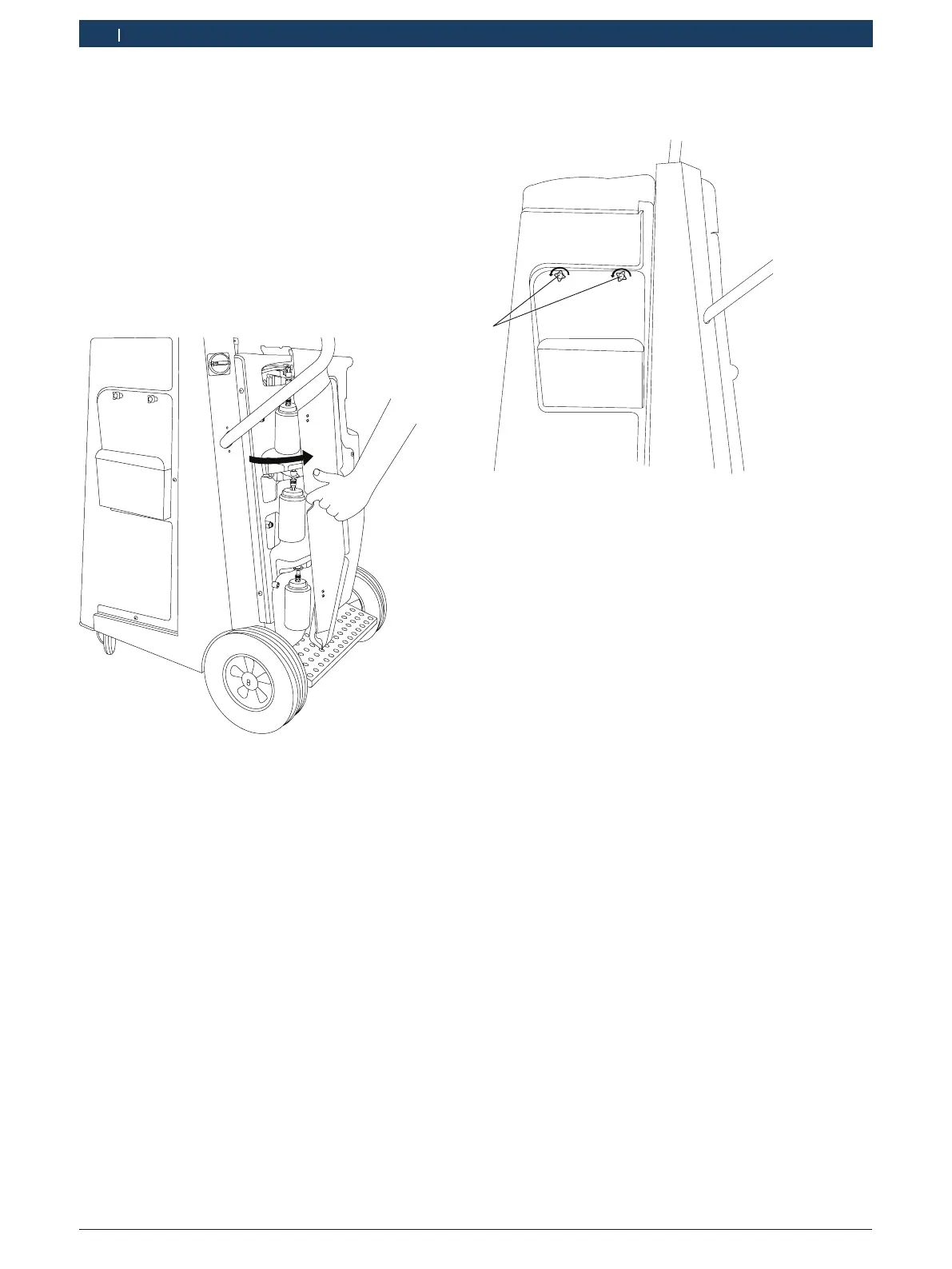

Fig. 8: Ön paneldeki servis kapağının açılması
Sağ ve sol panellerdeki servis kapakları sırasıyla vakum
pompasına ve filtre kurutucusuna erişim sağlar.
459897_13_Nkv
1
Fig. 9: Sol paneldeki servis kapağının açılması
Sol veya sağ servis panellerindeki servis kapaklarını
çıkarmak için, iki düğme vidayı açın (Şek. 9, Num. 1) ve
servis kapağını yerinden kaldırın.
Servis kapaklarında sağlanan cepler belge koymakta
kullanılabilir. Araçlar üst panele (Şek. 1, Num. 3) koyu-
labilir.
3.4.7 UV maddesi, yağ şişeleri ve soğutucu için
ölçekler
Aracın A/C sistemine enjekte edilen soğutucunun, yağın
ve UV kontrast maddesinin miktarını kontrol etmek için
değişik ölçekler bulunmaktadır.
