Bosch ACS 751 - Substituir as Mangueiras de 3 M por Mangueiras de 6 M

Manutenção | ACS 651/751 | 503
1 689 988 238 2012-11-07| Robert Bosch GmbH
pt
7.9 Substituir as mangueiras de 3 m por
mangueiras de 6 m
Para substituir a mangueira de 3 m pela mangueira de 6
m, proceda do seguinte modo.
i O número de pedido para a mangueira
de 6 m é F 002 DG1 458.
Aviso - risco de congelação!
Se houver vazamento de refrigerante, existe
o risco de congelação das mãos e do corpo.
¶ Desconecte as mangueiras com cuidado,
pois contêm refrigerante pressurizado.
¶ Use luvas de proteção.
¶ Use óculos de proteção.
1. Execute a drenagem da mangueira (consulte o capí-
tulo 6.9).
2. Desligue a alimentação de rede.
3. Desligue o cabo de alimentação da alimentação de
rede.
4. Desligue o cabo de alimentação do soquete de alimen-
tação.
5. Desconecte os acopladores rápidos das mangueiras
de serviço.
459878_1Nkv

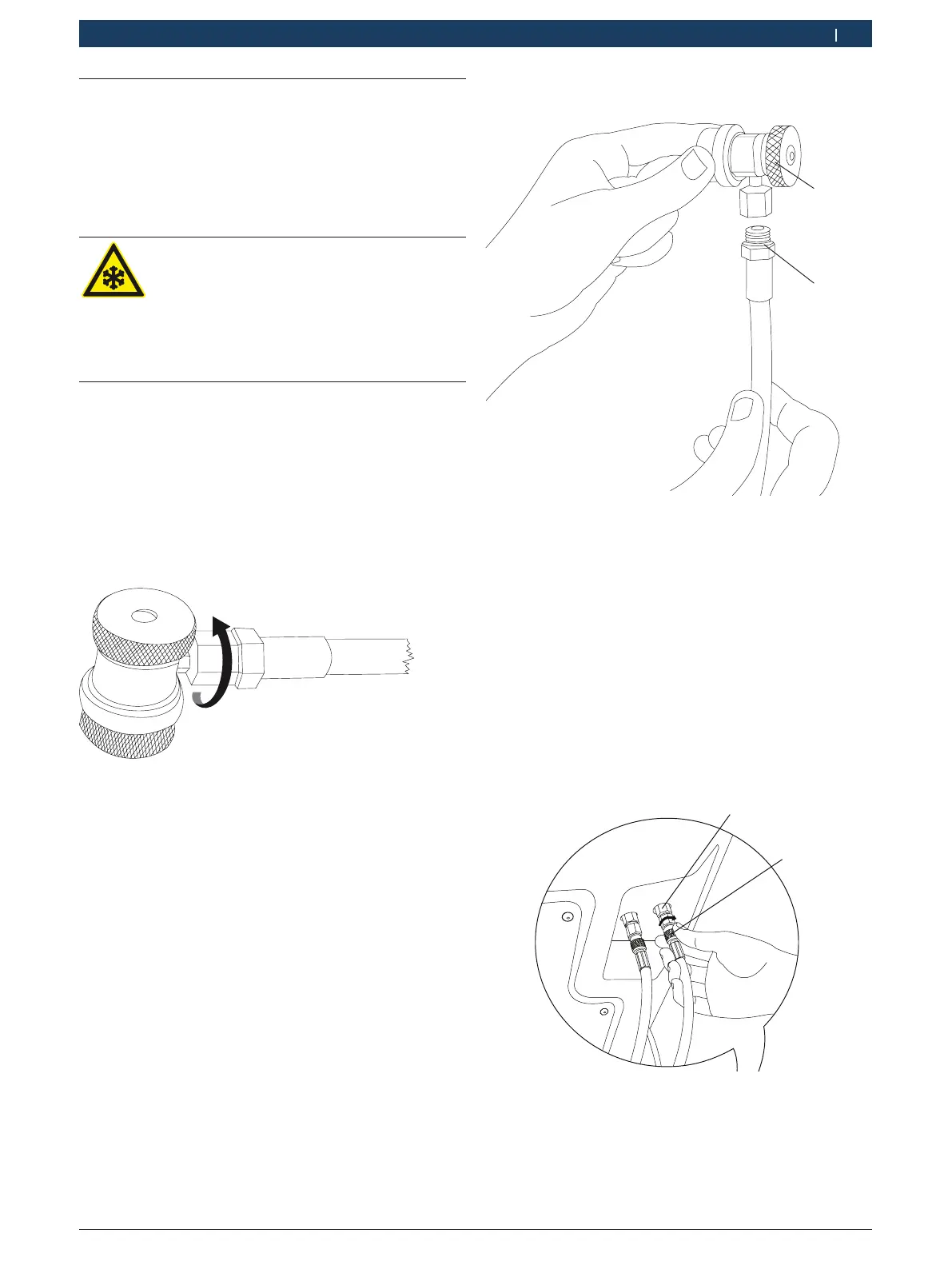

Fig. 35: Desconectando os acopladores rápidos das mangueiras
6. Desconecte a mangueira de 3 m dos filtros em linha.
i Não utilize nenhuma ferramenta para soltar as cone-
xões da mangueira.
7. Conecte os conectores finais das mangueiras de 6 m
(fig. 37, pos. 2) nos filtros em linha (fig. 37, pos. 1).
i Assegure-se de que as mangueiras estão devidamen-
te conectadas. A conexão incorreta das mangueiras
pode provocar um vazamento de refrigerante e resul-
tar em congelação.
8. Aperte a conexão da mangueira.
i Aperte os conectores finais manualmente. Não utilize
quaisquer ferramentas.
9. Ligue os acopladores rápidos nas mangueiras de 6 m.
459872_4lNkv
2
1
Fig. 36: Fixar os acoplamentos nas mangueiras
1. Acoplamento
2. O-ring
! Não utilizar qualquer ferramenta para apertar os
acoplamentos.
i Assegurar que os O-rings (Fig. 36, Pos. 2) usados
para ligar os acoplamentos às mangueiras estão
devidamente colocados antes de apertar os acopla-
mentos. A colocação incorreta dos O-rings provoca
danos no ACS 651/751.
i Não reutilize O-rings danificados. Encomende novos
O-rings em caso de danos.
459897_50Nkv
2
1
Fig. 37: Conectar as mangueiras de serviço
1. Filtro em linha
2. Mangueira de serviço
10. Ligue o cabo de alimentação no soquete de alimenta-
ção.
11. Ligue o cabo de alimentação na alimentação de
rede.
