Descrição do produto | ACS 651/751 | 453
1 689 988 238 2012-11-07| Robert Bosch GmbH
pt
3.4 Descrição do funcionamento
O ACS 651/751 é um aparelho de manutenção de siste-
mas de ar condicionado automático, compacto e por-
til. O ACS 651/751 pode ser operado manualmente ou
automaticamente.
3.4.1 Pegas
As pegas (fig. 1, pos. 1) podem ser usadas para mover
o ACS 651/751 facilmente.
3.4.2 Interface homem-máquina (HMI)
i
C
!
HP
LP
1
2
3
5
4
6
7
1
2
3
4
5
6
7
8
9
*
+
0
ABC
123
]
459897_6Nkv

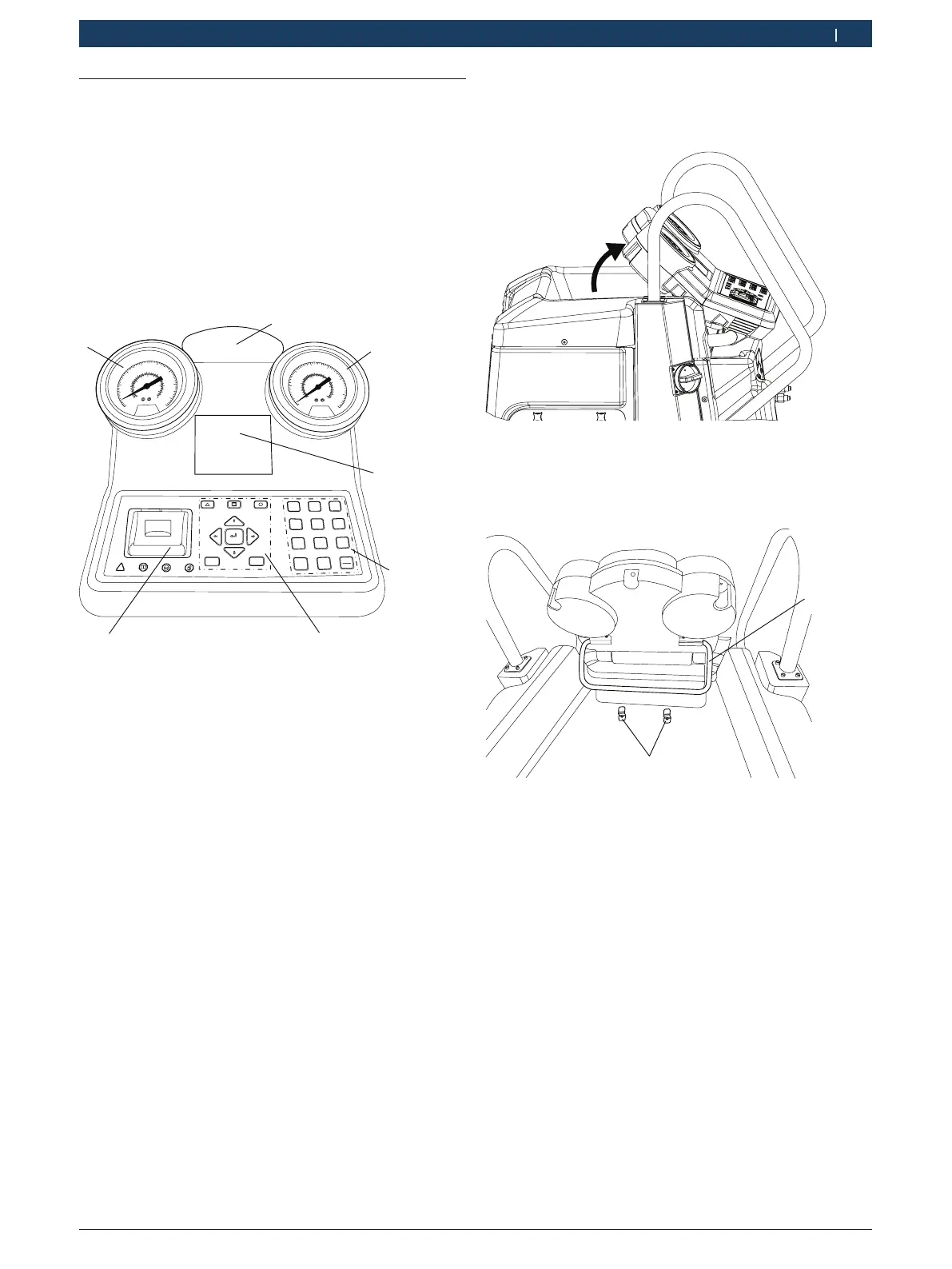

Fig. 3: Módulo HMI do ACS 651/751
1 Manômetro HP
2 Luz de estado e aviso
3 Manômetro LP
4 Tela LCD
5 Teclas de entrada
6 Teclas de seleção e de função
7 Impressora
O módulo HMI pode ser elevado e bloqueado na posi-
ção usando o suporte da HMI (fig. 5, pos. 1) na parte
posterior do módulo HMI.
459897_17Nkv
Fig. 4: Elevar o módulo HMI
Puxe para fora o suporte da HMI (fig. 5, pos. 1) sob o
módulo HMI. Faça deslizar o suporte da HMI sob as pla-
cas de bloqueio (fig. 5, pos. 2) no painel superior.
2
1
Fig. 5: Fixar o módulo HMI na posição
1 Suporte da HMI
2 Placas de bloqueio
Os manômetros (fig. 3, pos. 1 e 3 ) no módulo HMI
são usados para monitorar a pressão durante as várias
fases do serviço do A/C do veículo. O estado das várias
fases durante o serviço é exibido na tela LCD multicolor
(fig. 3, pos. 4). As entradas necessárias durante o ser-
viço são efetuadas através das teclas de entrada (fig. 3,
pos. 5) no teclado.
As teclas de seleção e de função (fig. 3, pos. 6) no te-
clado podem ser usadas para navegar entre opções de
menu na interface do usuário.
