Colocação em funcionamento | ACS 651/751 | 459
1 689 988 238 2012-11-07| Robert Bosch GmbH
pt
7. Puxar o protector de cantos para cobrir a área em
volta do flange.
8. Semelhantemente, fixe a outra pega no chassi.
9. Remover as mangueiras e os acoplamentos HP e LP
da embalagem.
10. Inserir o acoplamento e apertar.
459872_4lNkv
2
1

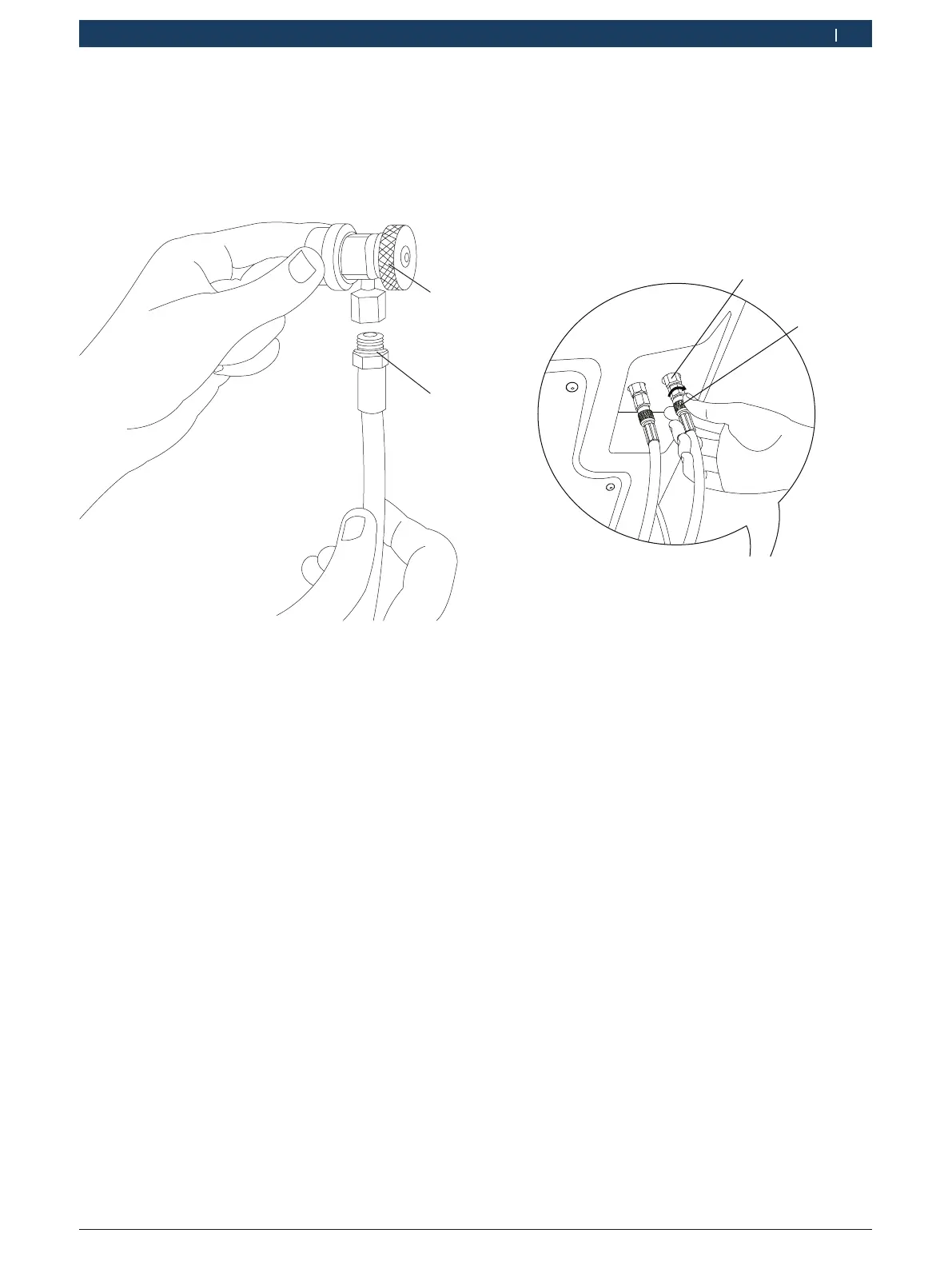

Fig. 19: Fixar os acoplamentos nas mangueiras
1. Acoplamento
2. O-ring
! Não utilizar qualquer ferramenta para apertar os
acoplamentos.
! Assegurar que os O-rings usados para ligar os
acoplamentos às mangueiras estão devidamente
colocados antes de apertar o acoplamento. A colo-
cação incorrecta dos O-rings provoca danos no ACS
651/751.
11. Conecte os conectores finais das mangueiras de
serviço (fig. 20, pos. 2) nos filtros em linha (fig. 20,
pos. 1).
i Não troque as conexões da mangueira HP e LP.
Antes de conectar as mangueiras, observe os auto-
colantes vermelho/azul no painel frontal.
i Assegure-se de que as mangueiras estão devidamen-
te conectadas. A conexão incorreta das mangueiras
pode provocar um vazamento de refrigerante e resul-
tar em congelação. Assegure-se de que os conecto-
res rápidos não estão danificados.
2
Fig. 20: Conectar as mangueiras de serviço
1. Filtro em linha
2. Mangueira de serviço
12. Aperte a conexão da mangueira.
i Aperte os conectores finais manualmente. Não utilize
quaisquer ferramentas.
13. Verificar se o rolo de papel se encontra na impres-
sora. Caso não se encontre, inserir o rolo de papel
na impressora (consultar capítulo 7.7)
