460 | ACS 651/751 | Colocação em funcionamentopt
14. Abra a escotilha frontal de serviço (fig. 1, pos. 9).
459897_16Nkv
1
2
3

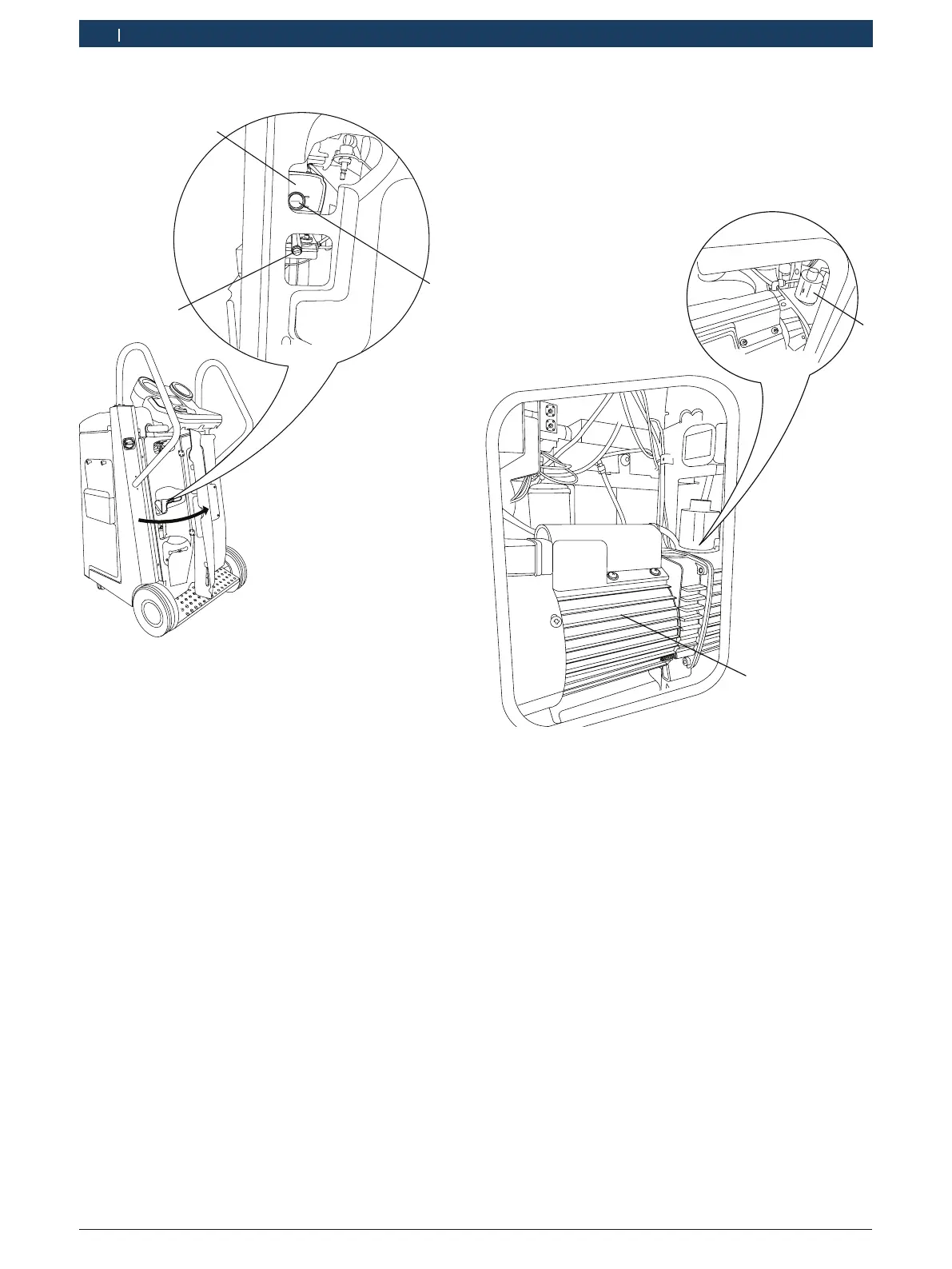

Fig. 21: Nível do óleo na janela de observação da bomba de
vácuo
1. Bomba de vácuo
2. Vidro de inspeção
3. Parafuso de drenagem
15. Observe o nível do óleo no vidro de inspeção da
bomba de vácuo (fig. 22, pos. 2). Pelo menos,
metade do vidro de inspeção deverá estar coberto
de óleo.
i Se não existir óleo na bomba de vácuo, entre em
contato com o serviço de assistência técnica.
16. Se a quantidade de óleo for adequada, feche a
escotilha de serviço no painel frontal. Se a quan-
tidade de óleo for inadequada, retire a escotilha de
serviço no painel frontal.
17. Ligar as garrafas de óleo e de tinta UV aos respecti-
vos conectores.
i Consultar o capítulo 3.4.8 para mais informações
relativas à ligação das garrafas de óleo/tinta UV.
459897_15Nkv
2
1
Fig. 22: Adicionar óleo na bomba de vácuo
1 Bujão roscado
2 Bomba de vácuo
18. Desaperte o bujão roscado (fig. 22, pos. 1) da
bomba de vácuo.
19. Adicione óleo adequado para a bomba de vácuo.
Observe o nível do óleo através da escotilha de
serviço no painel frontal.
i Consultar o capítulo 7.1 para o número de encomen-
da do óleo da bomba pneumática.
20. Fechar o bujão roscado (Fig. 22. Pos. 1) da válvula
pneumática.
21. Feche a escotilha frontal de serviço.
22. Feche a escotilha de serviço no painel esquerdo.
