14. Ouvrez la trappe de service avant (Fig. 1, pos. 9).
459897_16Nkv
1
2
3

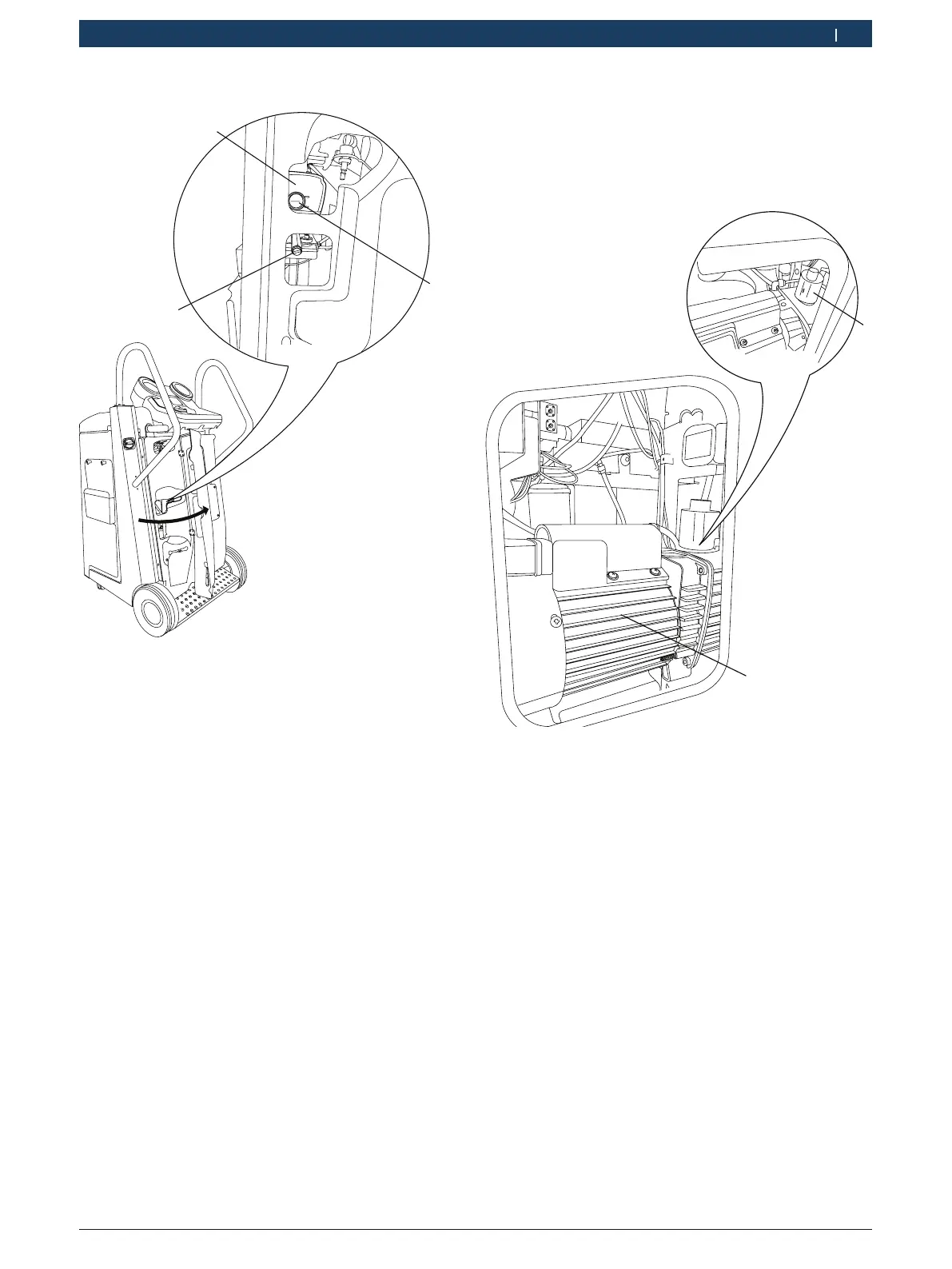

Fig. 21: Niveau d'huile dans le regard de la pompe à vide
1. Pompe à vide
2. Regard
3. Bouchon de vidange
15. Observez le niveau d'huile dans le regard de la
pompe à vide (Fig. 21, pos. 2). Le regard doit être
au moins rempli à moitié.
i S'il n'y a pas d'huile dans la pompe à vide, contactez
le service clientèle.
16. Si la quantité d'huile est correcte, fermez la trap-
pe d'entretien sur le panneau avant. Si la quanti-
té d'huile n'est pas suffisante, enlevez la trappe
d'entretien sur le panneau gauche.
17. Raccorder les bouteilles d'huile et de traceur UV
aux connecteurs respectifs.
i Se reporter au chapitre 3.4.8 pour trouver des infor-
mations sur le mode de raccordement des bouteilles
d'huile/du traceur UV.
459897_15Nkv
2
1
Fig. 22: Ajouter de l'huile dans la pompe à vide
1 Bouchon vissé
2 Pompe à vide
18. Ouvrez le bouchon vissé (Fig. 22, pos. 1) de la
pompe à vide.
19. Ajoutez de l'huile appropriée dans la pompe à vide.
Observez le niveau d'huile à travers la trappe d'en-
tretien sur le panneau avant.
20. Fermez le bouchon vissé (Fig. 22, pos. 1) de la
pompe à vide.
21. Fermez la trappe d'entretien avant.
22. Fermez la trappe d'entretien sur le panneau gauche.
