372 | ACS 651/751 | Underhållsv
6. Ta bort flaskorna för färsk olja och använd olja (se
kapitel 3.4.8, Fig. 10, Pos 1).

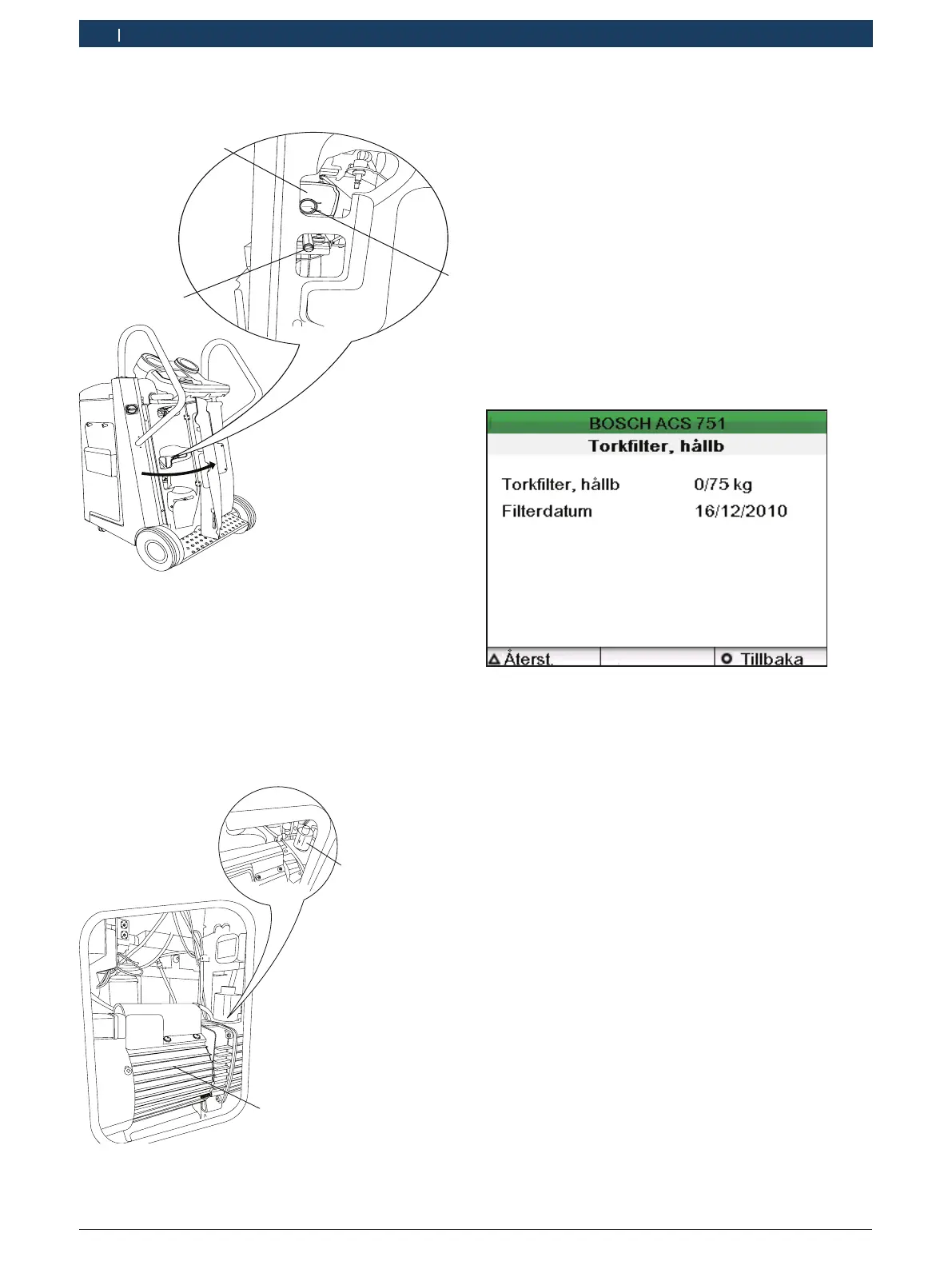

Fig. 25: Kontroll av oljenivå i vakuumpump
1. Vakuumpump
2. Synglas
3. Avtappningsplugg
7. Placera ett tråg under oljeavtappningspluggen.
Öppna avtappningspluggen (fig. 25, pos. 3) på va-
kuumpumpen och låt all olja rinna ut helt.
8. Stäng avtappningspluggen och öppna den skruvade
pluggen (fig. 26, pos. 1).
459897_15Nkv
2
1
Fig. 26: Fylla på olja i vakuumpumpen
1. Skruvad plugg
2. Vakuumpump
9. Fyll på olja i vakuumpumpen.
i Vakuumpumpsoljan har beställningsnumret
F 002 DG6 401.
10. Stäng den skruvade pluggen.
11. Anslut flaskorna för olja/UV-medel
12. Stäng serviceluckan.
13. Anslut nätkabeln till kabelintaget.
14. Anslut nätkabeln till strömförsörjningen.
15. Starta ACS 651/751.
16. I huvudmenyn, välj "ACS underhåll" och tryck på E.
17. Välj ”Underhåll” och tryck på E.
18. I menyn Underhåll välj "Återställ vakuumpump".
Den tid som har förflutit sedan senaste oljebytet
och datum för det aktuella oljebytet visas.
19. Tryck på för att återställa underhållsräkneverket.
20. Välj "Ja" för att bekräfta
"Du har med framgång fyllt på olja i vakuumpumpen och
återställt underhållsräkneverket.
