17. Sluit het luik op het frontpaneel als de oliehoeveel-
heid voldoende is. Verwijder het serviceluik op het
linkerpaneel als de oliehoeveelheid niet voldoende
is.
459897_15Nkv
2
1

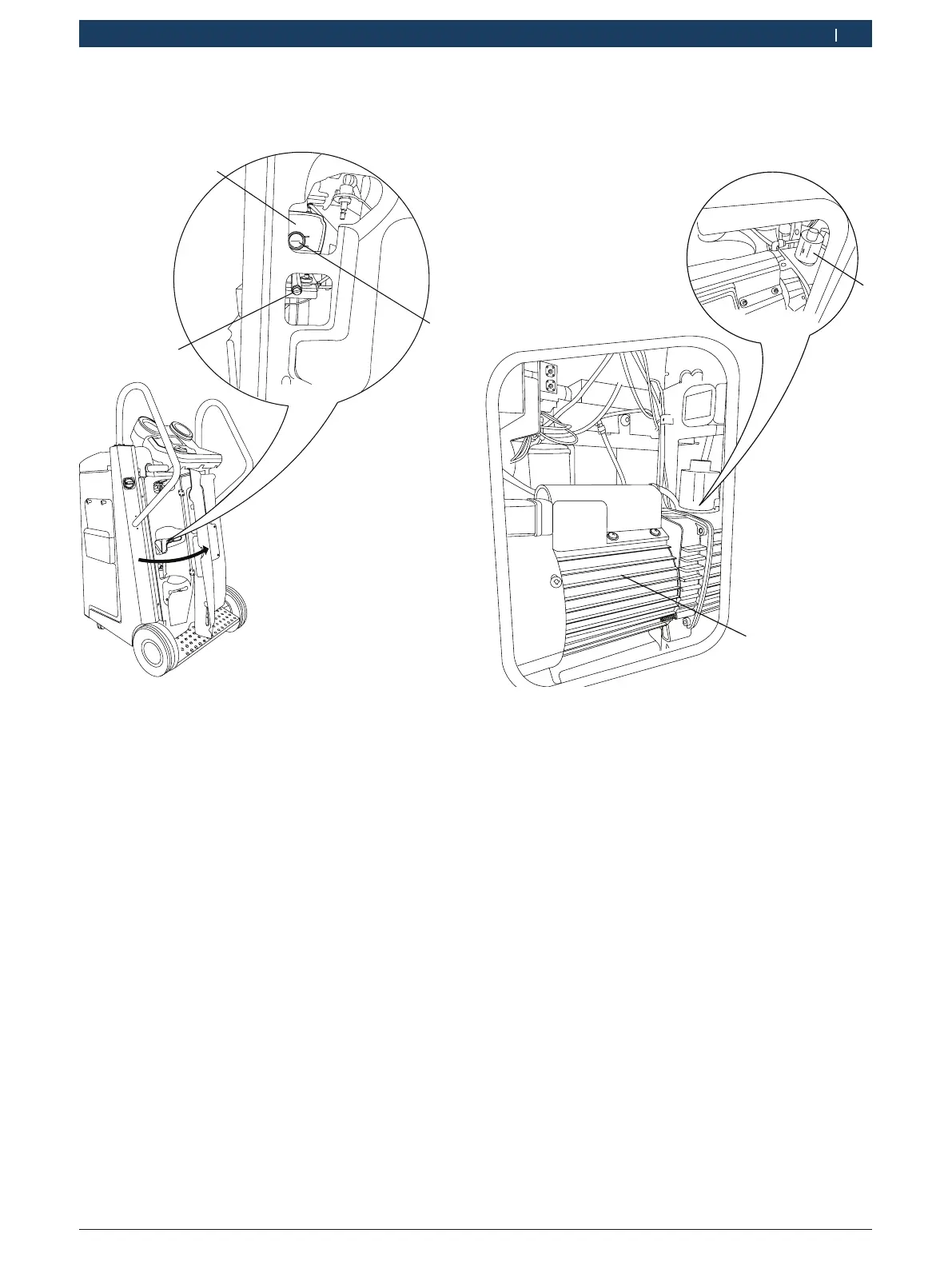

Fig. 22: Olie bij de vacuümpomp doen
1 Schroefplug
2 Vacuümpomp
18. Open de schroefplug (fig. 22, pos. 1) van de vacu-
umpomp.
19. Doe voldoende olie in de vacuümpomp. Bekijk het
oliepeil via het serviceluik op het frontpaneel.
i Zie hoofdstuk 7.1 voor het bestelnummer van de
vacuümoliepomp.
20. Sluit de schroefplug (Fig. 22. Pos. 1) van de vacu-
umpomp.
21. Sluit het frontserviceluik.
22. Sluit het serviceluik op het linkerpaneel.
14. Controleer of de papierrol in de printer zit. Zo niet,
doe de papierrol in de printer. Open het frontser-
viceluik (fig. 1, pos. 9).
459897_16Nkv
1
2
3
Fig. 21: Oliepeil in het vacuümpompkijkglas
1. Vacuümpomp
2. Peilglas
3. Aftapplug
15. Bevestig de flessen met olie en UV-kleurmiddel aan
de betreffende houders.
i Zie hoofdstuk 3.4.8 voor informatie over het vastzet-
ten van de flessen met olie/UV-kleurmiddel
16. Bekijk het oliepeil in het vacuümpompkijkglas (fig.
21, pos. 2). Minstens de helft van het glas moet
met olie zijn bedekt.
i Neem contact op met de klantenservice als er geen
olie in de vacuümpomp zit.
