498 | ACS 651/751 | Manutençãopt
6. Desconecte os recipientes de óleo novo e usado
(consulte o capítulo 3.4.8, fig. 10 e 11).
459897_16Nkv
1
2
3

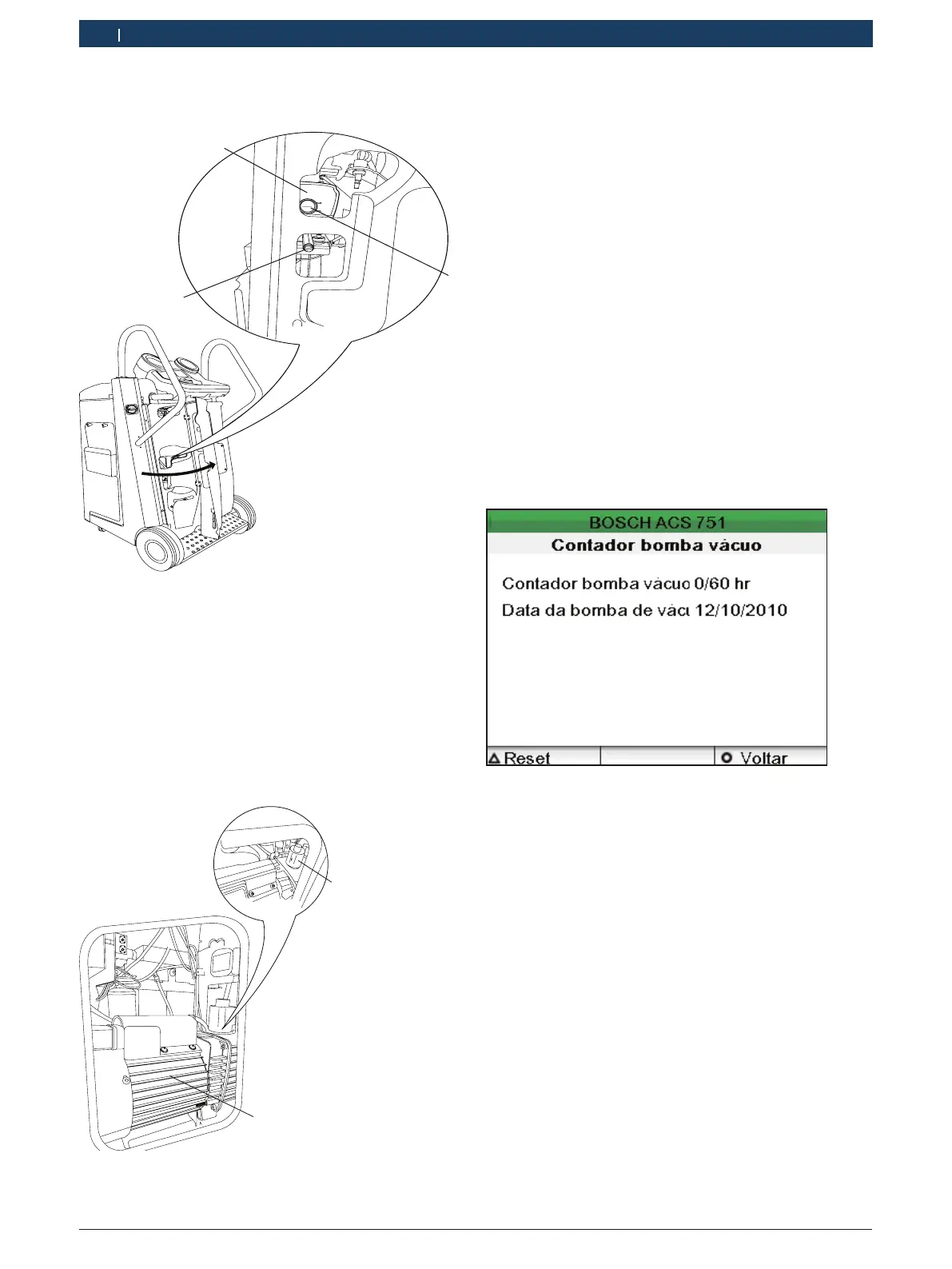

Fig. 25: Verificar o nível de óleo da bomba de vácuo
1. Bomba de vácuo
2. Vidro de inspeção
3. Parafuso de drenagem
7. Colocar um recipiente por baixo do parafuso de
drenagem. Desaperte o parafuso de drenagem (fig.
25, pos. 3) na bomba de vácuo e deixe o óleo drenar
completamente.
8. Aperte o parafuso de drenagem e desaperte o bujão
roscado (fig. 26, pos. 1).
459897_15Nkv
2
1
Fig. 26: Adicionar óleo na bomba de vácuo
1. Bujão roscado
2. Bomba de vácuo
9. Adicione óleo da bomba de vácuo.
i O número de pedido do óleo da bomba de vácuo é
F 002 DG6 401.
10. Aperte o bujão roscado.
11. Conecte os recipientes de óleo/contraste UV.
12. Feche a escotilha de serviço.
13. Ligue o cabo de alimentação no soquete de alimen-
tação.
14. Ligue o cabo de alimentação na alimentação de
rede.
15. Inicie o ACS 651/751.
16. No menu principal, selecione "Manutenção ACS"e
prima E.
17. Selecione "Manutenção" e prima E.
18. No menu Manutenção, selecione "Reset contador
bomba de vácuo".
 São exibidos o tempo decorrido desde a última
mudança de óleo e a data da mudança de óleo an-
terior.
19. Prima para efetuar o reset do contador de manu-
tenção.
20. Seleccionar "Sim" para confirmar.
"Você adicionou óleo na bomba de vácuo e efetuou o
reset do contador de manutenção com êxito.
