648 | ACS 651/751 | Hizmete sokmatr
7. Kenar korumasını, flanşın etrafındaki bölümü kapata-
cak şekilde itin.
8. Aynı şekilde diğer tutamacı da şasiye tutturun.
9. Hortumları, yüksek basınç (HP) ve düşük basınç (LP)
kaplinlerini ambalaj kutusundan çıkartın.
10. Kaplini yerleştirin ve sıkıştırın.
459872_4lNkv
2
1

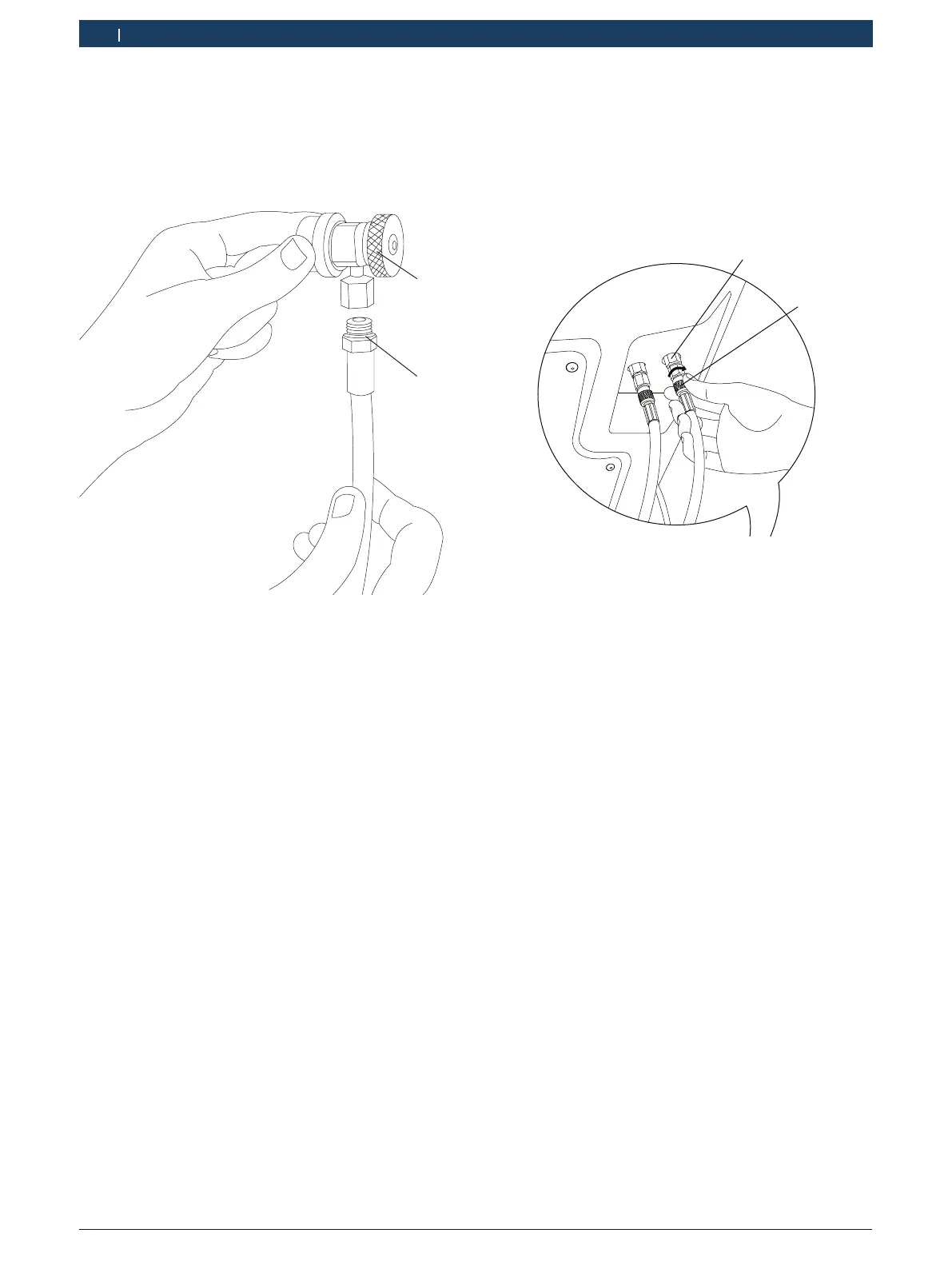

Fig. 19: Kaplinlerin hortumlara sabitlenmesi
1. Kaplin
2. O-ring
! Kaplinleri sıkıştırmak için herhangi bir alet
kullanmayın.
! Kaplinleri hortumlara bağlamak için kullanılan
O-ringlerin, kaplini sıkıştırmadan önce doğru
yerleştirildiklerinden emin olun. O-ringlerin hatalı
takılması ACS 651/751 ünitesine zarar verecektir.
11. Servis hortumlarının (Şek. 20, Num. 2) uç konektör-
lerini boru içi filtrelere (Şek. 20, Num. 1) bağlayın.
i HP ve LP hortum bağlantılarının yerini değiştirmeyin.
Hortumları bağlamadan önce ön paneldeki kırmızı /
mavi çıkartmalara dikkat edin.
i Hortumların doğru takıldığından emin olun. Hortum-
ların yanlış bağlanması soğutucunun dışarı sızmasına
ve donmaya neden olabilir. Hızlı bağlayıcıların hasar-
sız olduğundan emin olun.
2
Fig. 20: Servis hortumlarının bağlanması
1. Servis hortumu
2. Boru içi filtre
12. Hortum bağlantısını sıkın.
i Uç konektörlerini elinizle sıkın. Herhangi bir alet
kullanmayın.
13. Yazıcıda kağıt makarası olup olmadığını kontrol
edin. Kağıt yoksa, kağıt makarasını yazıcıya takın,
(bkz. bölüm 7.7)
