4. Descripción del producto
4.1 Uso previsto
! Si el producto BAT 115 y los accesorios suministra-
dos se utilizan de forma diferente a lo establecido
por el fabricante en las instrucciones de servicio,
la protección asociada al producto BAT 115 y a los
accesorios suministrados puede verse afectada.
El BAT 115 portátil y autónomo, desarrollado para
aplicaciones móviles, se utiliza para realizar pruebas
sin carga en baterías de arranque de 6V y 12V (bate-
rías con ácido, baterías AGM de placas planas y espiral,
baterías de gel, baterías EFB), así como para examinar
sistemas de arranque de 12V y 24V en turismos, em-
barcaciones, motocicletas y vehículos industriales lige-
ros. Las baterías se pueden comprobar tanto montadas
en el vehículo como también desmontadas. Muestra los
resultados de la prueba y dispone de una impresora
que proporciona una versión impresa de los resultados.
Otras funciones:
R Detección de celdas defectuosas.
R Protección de la polaridad inversa.
R Pruebas de baterías descargadas.
R Pruebas según EN, EN2, DIN, SAE, IEC, JIS, MCA.
R Interfaz de usuario multilingüe.
i Para la evaluación del estado de una batería, el
producto BAT 115 necesita obligatoriamente que se
indique correctamente el tipo de batería, la corriente
de arranque en frío (CCA) en amperios y la norma de
baterías (EN, EN2, DIN, SAE, IEC, JIS, MCA). Normal-
mente, se puede encontrar información acerca de la
corriente de arranque en frío, la norma de baterías
y el tipo de batería en la carcasa de la batería del
fabricante.
4.2 Volumen de suministro
Denominación Número de
pedido
BAT 115 –
Papel para imprimir –
Cable de conexión con pinzas para la batería 1 681 355 004
Instrucciones de servicio 1 689 989 457
Pilas alcalinas 1,5V, tipo AA (6unidades) –
4.3 Conexión y desconexión
i El producto BAT 115 no dispone de un interruptor
de encendido y apagado. El producto BAT 115 se
enciende en cuanto las pinzas para la batería se co-
nectan a una batería de vehículo y las pilas internas
están colocadas y cargadas.
4.4 Descripción del producto

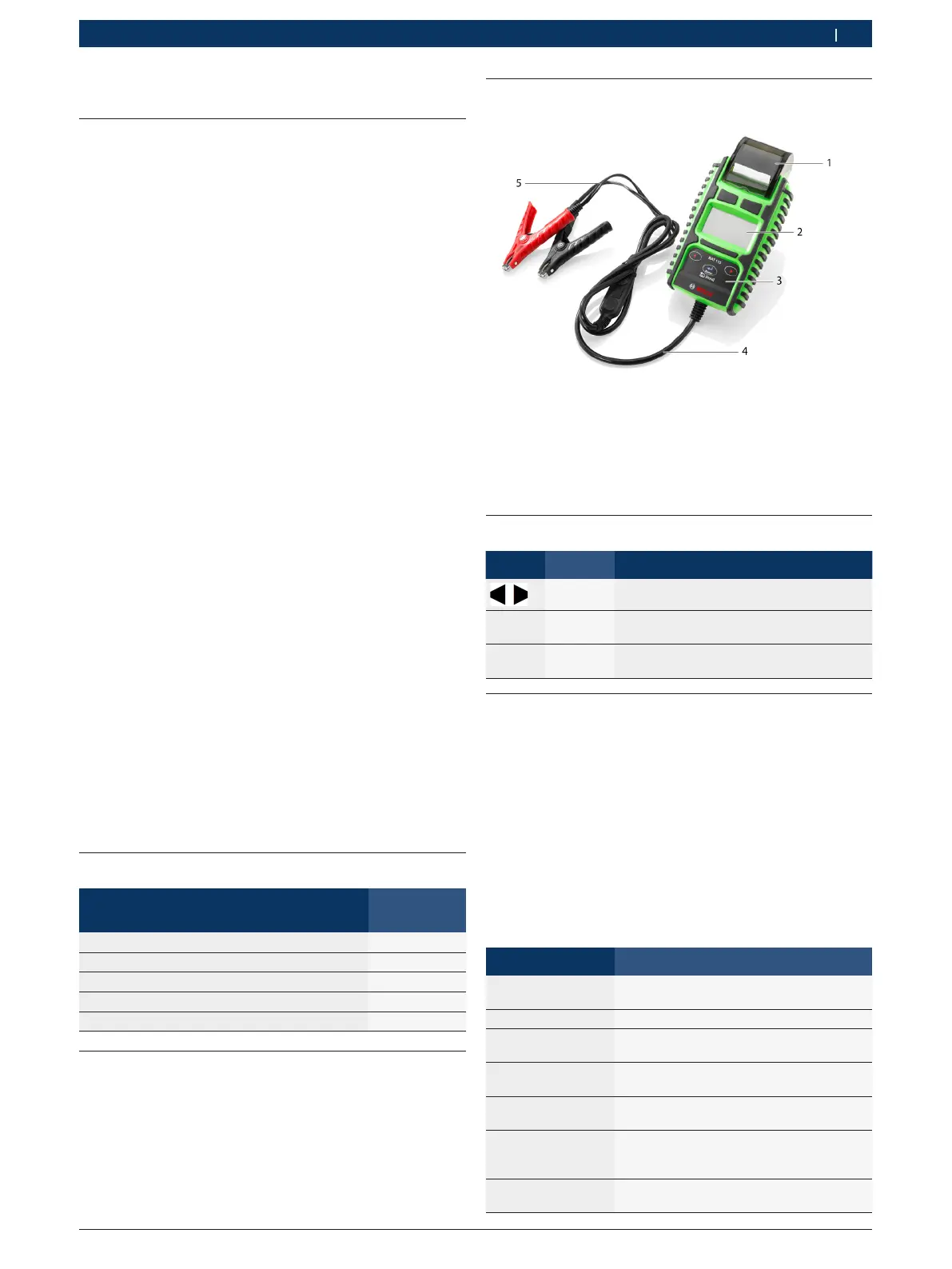

Fig. 1: BAT 115
1 Impresora
2 Pantalla
3 Teclas de función
4 Cable de conexión de la batería
5 Cable de conexión con pinzas para la batería
4.5 Teclas de función
Símbolo Nombre Función
FLECHAS Desplazarse por las opciones del menú.
E
ENTER Tomar decisiones o almacenar modifica-
ciones
E
(3seg.)
Atrás Volver a la última petición (no siempre
disponible)
4.6 Menú
1. Conectar el producto BAT 115 con la batería del
vehículo.
 El BAT 115 se enciende. Se realiza una valoración
de la tensión en vacío y se muestra el resultado.
2. Seleccionar un punto de menú con  o  .
3. Acceder al punto de menú con E.
4. Realizar las modificaciones deseadas con  o  .
5. Aceptar el ajuste con E.
i Pulsar E tres segundos para volver al menú anterior
(no siempre disponible).
Opción Descripción
TEST DE BATERÍA Iniciar la comprobación de la batería
(6V y 12V).
TEST DEL SISTEMA Iniciar la prueba del sistema (12V y 24V).
NÚMERO DE TESTS Muestra un resumen de los resultados de
las mediciones efectuadas.
IDIOMA Seleccionar el idioma para el producto
BAT 115.
PERSONALIZAR Introducir información adicional en todos
los resultados impresos.
Fecha y hora Ajustar la fecha y la hora.
Los datos actuales se muestran y se
modifican con E.
BRILLO Ajuste del contraste de la pantalla del
productoBAT 115.
