Manuale d’uso A 222 15
1.2.c. ALLACCIAMENTO ELETTRICO E PNEUMATICO
L'allacciamento elettrico utilizzato deve essere adeguatamente dimensionato:
• alla potenza elettrica assorbita dalla macchina, specicata nell’apposita targhetta dati
macchina (Fig. 1);
• alla distanza tra la macchina operatrice ed il punto di allacciamento alla rete elettrica,
in modo che la caduta di tensione a pieno
carico risulti non superiore al 4% (10% in fase
di avviamento) rispetto al valore nominale
della tensione di targa.
- L’operatore deve:
• montare sul cavo di alimentazione una spina
conforme alle normative vigenti;
• collegare la macchina ad una propria
connessione elettrica - A Fig.2 - dotata di
un apposito interruttore automatico differenziale con
sensibilità 30mA;
• montare dei fusibili di protezione della linea di
alimentazione, dimensionati secondo le indicazioni
riportate nella targhetta dati macchina;
• collegare la macchina ad una presa industriale; non
è consentito il collegamento a prese domestiche.
Per il corretto funzionamento della macchina è indispensabile un buon colle-
gamento di terra.
ATTENZIONE
Assicurarsi che la pressione disponibile e le prestazioni dell'impianto ad aria compressa
siano compatibili con quelle necessarie al corretto funzionamento della macchina - ve-
dere la sezione “Dati tecnici”. Per il corretto funzionamento della macchina è necessario
che la rete di alimentazione pneumatica fornisca un campo di pressione non inferiore
a 8,5 bar e non superiore a 16 bar ed assicuri una portata d’aria superiore al consumo
medio della macchina pari a 187 Nl/min.
Per un funzionamento corretto dell'apparecchiatura, l'aria prodotta deve essere
adeguatamente trattata (non superiore a 5/4/4 secondo la norma ISO 8573-1)
ATTENZIONE
2
A

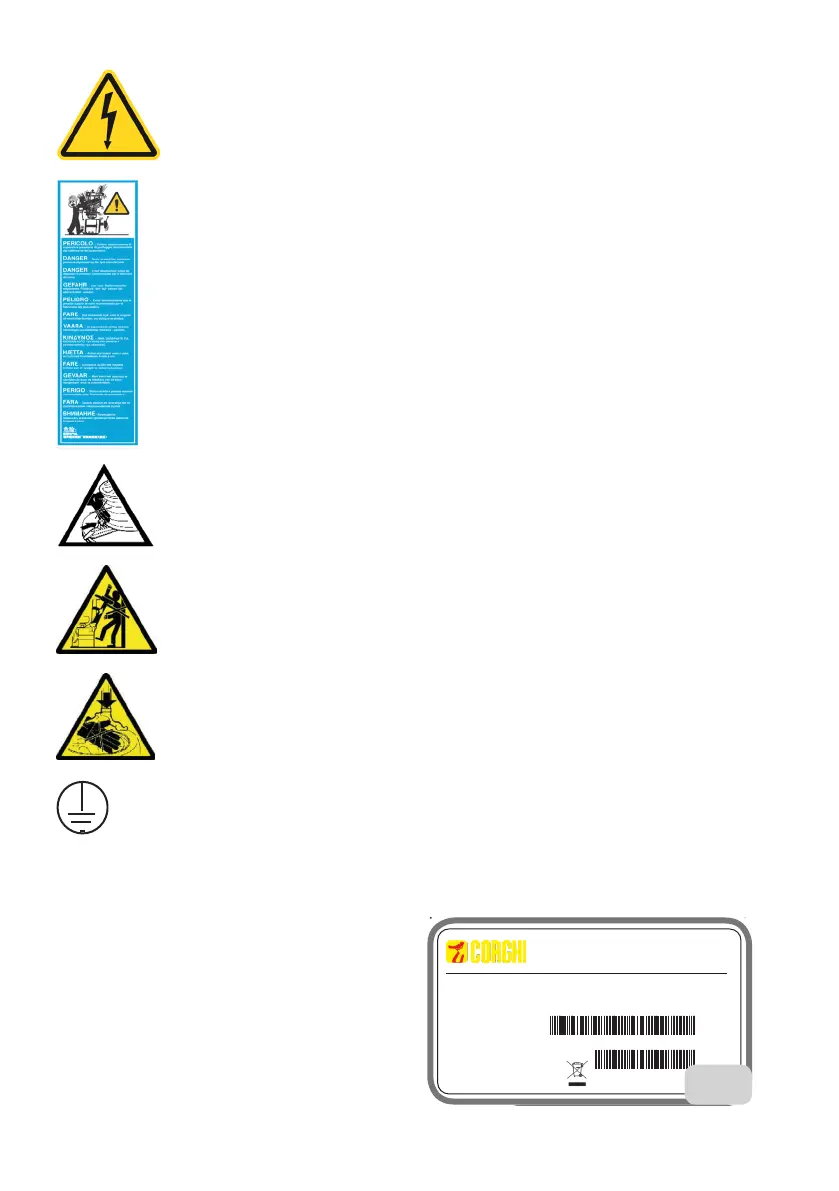

pièce n. 425211A. RISQUE DE CHOC ÉLECTRIQUE.
n. 483458.
Risque d’écrasement.
pièce no 446435. Risque d’écrasement.
pièce no 425083. Terminal de mise à la masse.
1.2.c. CONNEXIONS ÉLECTRIQUES ET PNEUMATIQUES
signalétique (Fig. 1);
