Corghi A 222 - Technische Daten

202 Betriebs- und Wartungsanleitung A 222

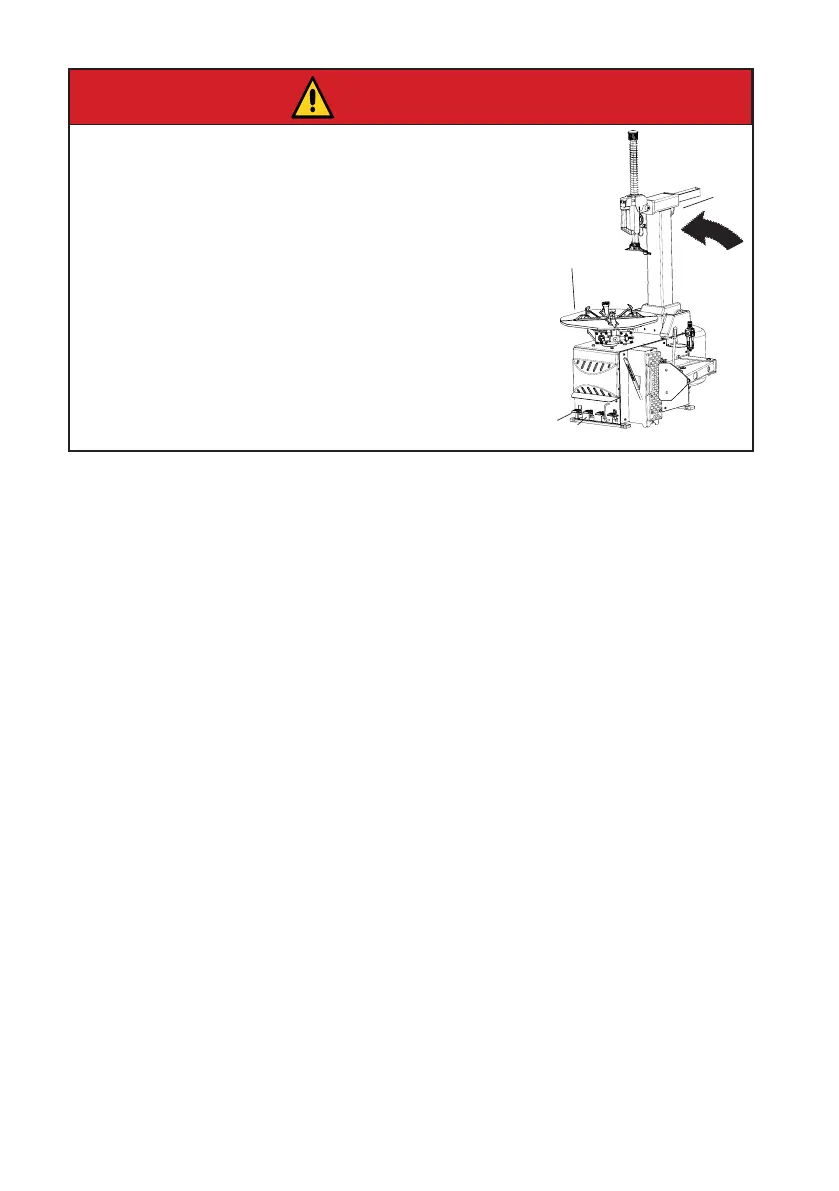

Vor Anschluss an das Strom- und Druckluftnetz
muss die Maschine unten stehende Konfiguration
aufweisen:
- Pedal A GANZ UNTEN (Spannteller E
ist geschlossen).
- Pedal B GANZ OBEN (Montagesäule C nicht gekippt).
GEFAHR
1.2.d TECHNISCHE DATEN
- Arbeitsbereich Spannteller
-von innen ......................................................................................................................... von 10” bis 22“
- von außen .................................................................................................................... von 13” bis 25”
- Felgendurchmesser ..................................................................................................... von 3,5” bis 12,5”
- Max. Reifendurchmesser ...............................................................................................1000 mm (39,5”)
- Max. Reifenbreite ............................................................................................................ 315 mm (12,5”)
- Arbeitsbereich Abdrücker: ...............................................................................von 45 mm bis 300 mm
- Abdrückkraft ..................................................................................................................15.000 N (10 bar)
- Betriebsdruck .............................................................................................................................8 - 10 bar
- Luftverbrauch ......................................................................................................187 Nl/Min (Minimum)
- Versorgungsspannung ......................................................................................siehe folgende Tabelle
- Gewicht.....................................................................................................................214 Kg - 224 Kg (T.I.)
- Geräuschpegel im Betriebszustand ....................................................................................< 70 dB (A)
Bei den angegebenen Geräuschpegeln handelt es sich um Emissionswerte, die nicht unbedingt
sichere Betriebsgeräuschpegel wiedergeben. Trotz der Beziehung zwischen den vorliegenden Emis-
sionspegeln und den Geräuschpegeln, denen die Anwender ausgesetzt sind, können die Angaben
nicht zuverlässig für die Bestimmung der Ergreifung weiterer Schutzmaßnahmen herangezogen
werden. Die Faktoren, die den Expositionspegel, dem der Anwender ausgesetzt ist, bestimmen,
umfassen die Dauer der Aussetzung, die Eigenschaften der Arbeitsumgebung, andere Lärmquellen
usw. Auch die zulässigen Expositionspegel können von Land zu Land unterschiedlich sein. Die
vorliegenden Informationen ermöglichen es dem Anwender der Maschine auf jeden Fall, die mit
der Geräuschemission verbundenen Gefahren und Risiken besser zu bewerten.
16 Manuale d’uso A 222
Prima di procedere all’allacciamento elettrico e
pneumatico, assicurarsi che la macchina sia nella
congurazione sotto descritta:
- pedale A TUTTO IN BASSO ( autocentrante
E chiuso).
- pedale B TUTTO IN ALTO (palo C non ribaltato).
PERICOLO
1.2.d DATI TECNICI
- Capacità di bloccaggio autocentrante
- dall'interno .............................................................................................. da 10” a 22”
- dall'esterno ............................................................................................. da 13” a 25”
- Diametro cerchio ...................................................................................... da 3,5” a 14”
- Diametro massimo pneumatico ........................................................... 1000mm (39,5”)
- Larghezza massima pneumatico ........................................................... 315mm(12,5”)
- Apertura stallonatore: ..................................................................da 45 mm a 300 mm
- Forza stallonatrice ................................................................ 15.000 N (pressione di 10 bar)
- Pressione di esercizio ................................................................................... 8 - 10 bar
- Consumo d’aria .............................................................................187 Nl/min (minimo)
- Tensione d'alimentazione ...................................................... vedere tabella seguente
- Peso ............................................................................................... 214Kg - 224Kg (TI)
- Livelli di rumorosità in condizioni di funzionamento .................................. < 70 dB (A)
I valori di rumorosità indicati sono livelli di emissione e non rappresentano necessariamente
livelli operativi sicuri. Nonostante esista una relazione fra livelli di emissione e livelli di espo-
sizione, questa non può essere utilizzata in modo afdabile per stabilire se siano necessarie
o meno ulteriori precauzioni. I fattori che determinano il livello di esposizione a cui è soggetto
l’operatore comprendono la durata dell’esposizione, le caratteristiche del locale di lavoro,
altre fonti di rumore, etc. Anche i livelli di esposizione consentiti possono variare da paese a
paese. In ogni caso queste informazioni consentiranno all’utente della macchina di effettuare
una migliore valutazione del pericolo e del rischio.
A
B
C
E
