Corghi A 222 - TECHNICAL DATA

78 Operator’s manual A 222

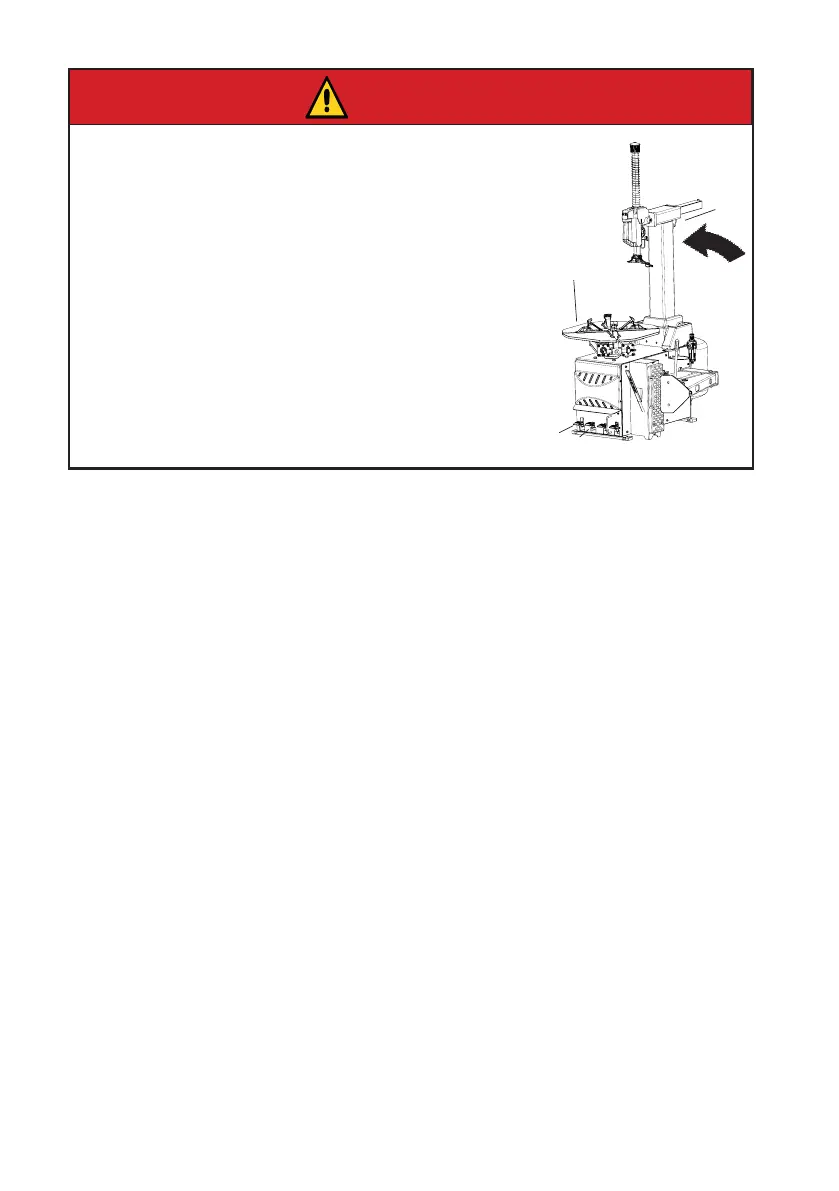

Before making the electrical and pneumatic hook-ups,
make sure that the machine is configured as described
below:
- pedal A in fully depressed position (turntable E closed)
- pedal B in fully up position(column C not tilted).
DANGER
1.2.d TECHNICAL DATA
- Turntable clamping capacity
- internal clamping ......................................................................................... from 10” to 22”
- external clamping ........................................................................................ from 13” to 25”
- Rim width ..................................................................................................... from 3.5” to 12,5”
- Maximum tire diameter ................................................................................1000 mm (39,5”)
- Maximum tire width ........................................................................................ 315 mm (12,5”)
- Bead breaker aperture: ................................................................... from 45 mm to 300 mm
- Bead breaking force ...............................................................................15000 N (pressure 10 bar)
- Operating pressure ...................................................................................................8 - 10 bar
- Air operating flow ...............................................................................187 Nl/min (minimum)
- Power supply voltage ..................................................................................see table below
- Weight ......................................................................................................214 Kg - 224 Kg (T.I.)
- Noise levels in operating conditions ..................................................................< 70 dB (A)
The noise levels indicated correspond to emission levels and do not necessarily rep-
resent safe operating levels. Although there is a relationship between emission levels
and exposure levels, this cannot be used reliably to establish whether or not further
precautions are necessary. The factors which determine the level of exposure to which
the operator is subject to include the duration of the exposure, the characteristics of
the workplace, other sources of noise, etc. The permitted exposure levels may also vary
according to the country. However, this information will enable machine users to make a
more accurate assessment of hazards and risks.
16 Manuale d’uso A 222
Prima di procedere all’allacciamento elettrico e
pneumatico, assicurarsi che la macchina sia nella
congurazione sotto descritta:
- pedale A TUTTO IN BASSO ( autocentrante
E chiuso).
- pedale B TUTTO IN ALTO (palo C non ribaltato).
PERICOLO
1.2.d DATI TECNICI
- Capacità di bloccaggio autocentrante
- dall'interno .............................................................................................. da 10” a 22”
- dall'esterno ............................................................................................. da 13” a 25”
- Diametro cerchio ...................................................................................... da 3,5” a 14”
- Diametro massimo pneumatico ........................................................... 1000mm (39,5”)
- Larghezza massima pneumatico ........................................................... 315mm(12,5”)
- Apertura stallonatore: ..................................................................da 45 mm a 300 mm
- Forza stallonatrice ................................................................ 15.000 N (pressione di 10 bar)
- Pressione di esercizio ................................................................................... 8 - 10 bar
- Consumo d’aria .............................................................................187 Nl/min (minimo)
- Tensione d'alimentazione ...................................................... vedere tabella seguente
- Peso ............................................................................................... 214Kg - 224Kg (TI)
- Livelli di rumorosità in condizioni di funzionamento .................................. < 70 dB (A)
I valori di rumorosità indicati sono livelli di emissione e non rappresentano necessariamente
livelli operativi sicuri. Nonostante esista una relazione fra livelli di emissione e livelli di espo-
sizione, questa non può essere utilizzata in modo afdabile per stabilire se siano necessarie
o meno ulteriori precauzioni. I fattori che determinano il livello di esposizione a cui è soggetto
l’operatore comprendono la durata dell’esposizione, le caratteristiche del locale di lavoro,
altre fonti di rumore, etc. Anche i livelli di esposizione consentiti possono variare da paese a
paese. In ogni caso queste informazioni consentiranno all’utente della macchina di effettuare
una migliore valutazione del pericolo e del rischio.
