Corghi A 222 - OPERATOR POSITION; OVERALL DIMENSIONS (MM)

Operator’s manual A 222 87
Ph - Number of phases;
bar - Operating pressure in bar;
Serial No. - Machine serial number;
ISO 9001 - Certification of the company’s
Quality System;
EC - EC marking.

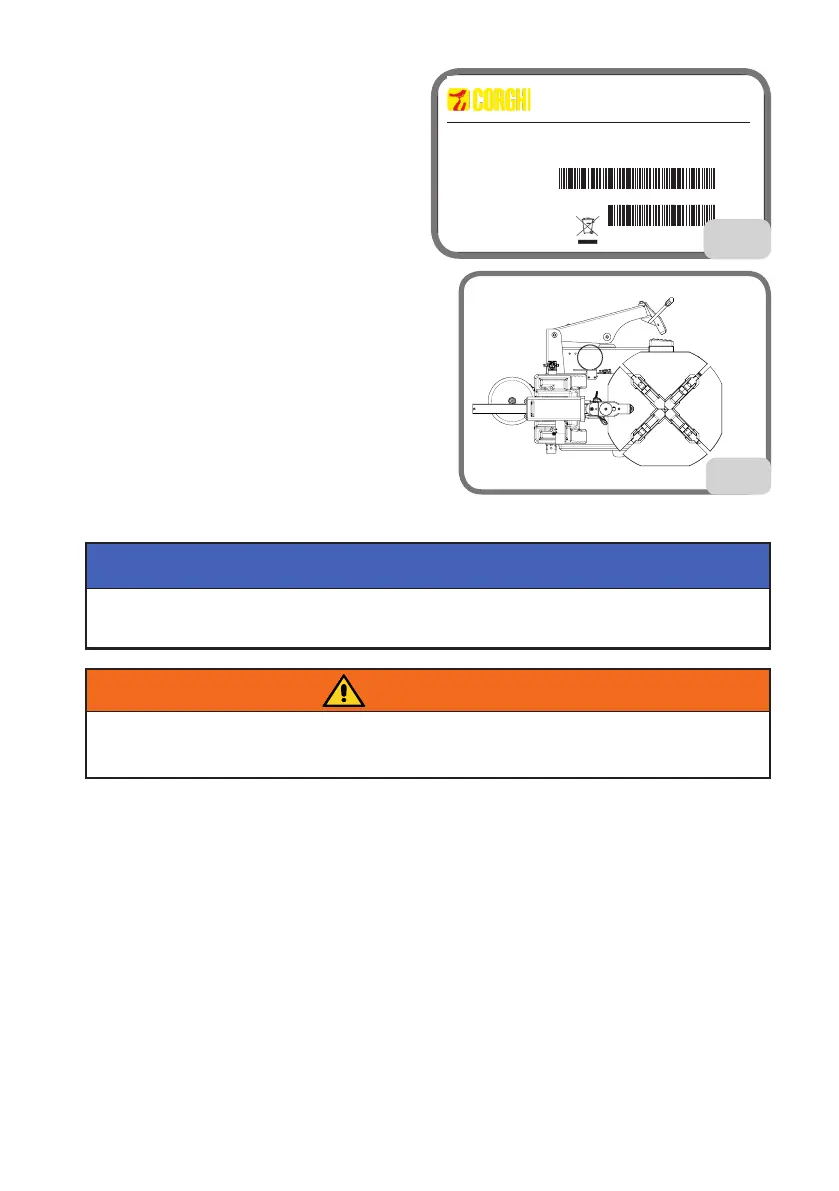

5.1 OPERATOR POSITION
Figure 9 shows the operator’s positions during
the various work phases:
A Bead breaking
B Tyre demounting and mounting
C Inflation area.
In these conditions, the operator can carry out, monitor and check the outcome of all
tyre change operations and take action in the case of any unforeseen events.
NOTICE
RISK OF CRUSH INJURY. Column tilting must be performed from work position B
(fig.9), keeping the hands away from moving machine parts.
WARNING
5.2 OVERALL DIMENSIONS (MM)
Lenght max B = 880 mm
Width min E = 1320 mm
Widthr max C = 1880 mm
Height max A = 1640 mm
C
A
B
9
Manuale d’uso A 222 25
Ogni macchina è fornita di una targhetta Fig. 8 sulla quale sono riportati elementi di
identicazione della stessa ed alcuni dati tecnici.
In particolare oltre agli estremi del costruttore sono riportati:
Mod. - Modello della macchina;
V - Tensione di alimentazione in Volt;
A - Corrente assorbita in Ampere;
kW - Potenza assorbita in kW;
Hz - Frequenza in Hz;
Ph - Numero delle fasi;
bar - Pressione di esercizio in bar;
Serial No. - Numero di serie macchina;
ISO 9001 - Certicazione del Sistema
Qualità della società;
CE - marcatura CE.
5.1 POSIZIONE
DELL’OPERATORE
In g. 9 sono rappresentate le posizioni occupa-
te dall’operatore durante le varie fasi di lavoro:
A Stallonatura
B Smontaggio e montaggio
C Zona gonaggio.
In tal modo, l'operatore è in grado di eseguire, monitorare e vericare l'esito di cia-
scun cambio di pneumatico e intervenire in caso di eventi imprevisti.
ATTENZIONE
RISCHIO DI LESIONI DA SCHIACCIAMENTO. L’operazione di ribaltamento palo
deve essere eseguita dalla posizione di lavoro B (Fig. 9), tenendo le mani lontane
dalle parti in movimento della macchina.
ATTENZIONE
5.2 DIMENSIONI D’INGOMBRO (mm)
Larghezza 1200 mm
Altezza 1900 mm
Profondità 1650 mm
61037 - Corghi (RE) Italy
Strada Statale 468, 9
ISO9001
Code
Serial N.
X-XXXXXXXX/XX - XX
XXXXXXXXX
QUAL. SYS. CERTIFIED
ANNO DI COSTRUZIONE /
MANUFACTURED
Mod.
V
A
kW
Hz
Ph
bar7psi
8
C
A
B
9
